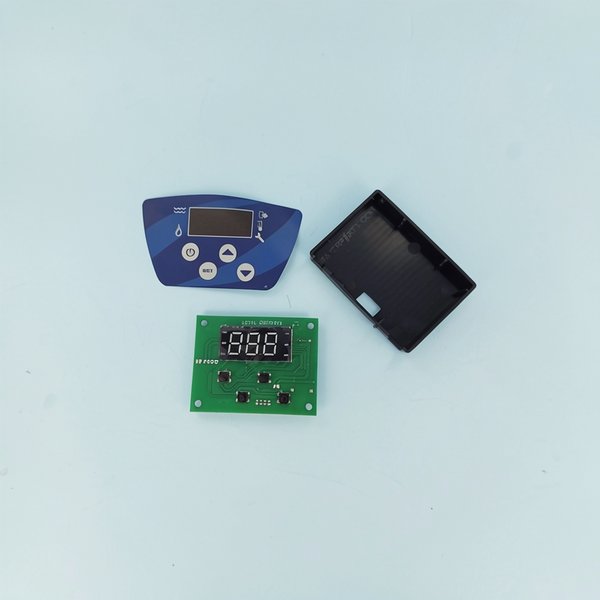

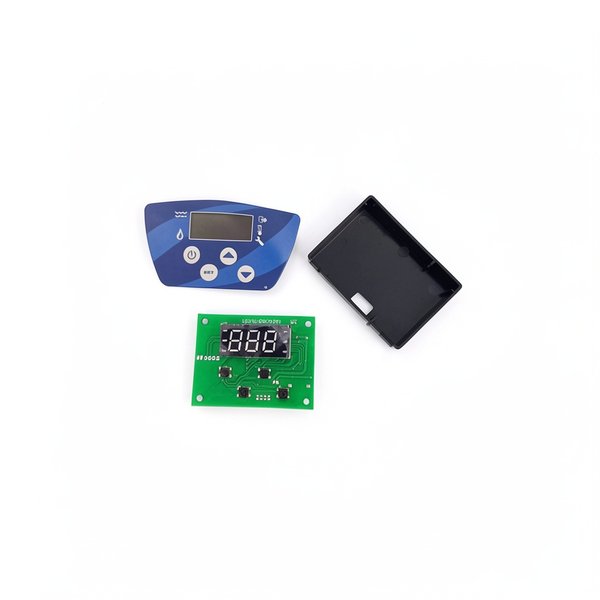

Kit afficheur (IHM) version Easy Connect Z200 B0049000A + lexan H0442000B + capot R09376 + manuel H0784000

Pompes à chaleur

Kit afficheur (IHM) version Easy Connect Z200 B0049000A + lexan H0442000B + capot R09376 + manuel H0784000

Ref: R09834

72,60 €

TTC

En stock

Livraison sous 10 à 15 jours

Caractéristiques

Marque: ZODIAC
Référence: R09834

Kit officiel Zodiac comprenant l'afficheur (IHM) B0049000A, le lexan H0442000B, le capot de protection R09376 et le manuel de montage. Conçu pour les pompes à chaleur Z200 en version Easy Connect (logiciel V4.2, V4.3 ou V4.4). Connecteur rapide à broches, sans vis. Compatible R410 et R32.

Réf. constructeur : R09834 (ex R07238)
Contenu : afficheur + lexan + capot + manuel
Poids : 0,07 kg

Quantity:

Livraison gratuite dès
120€

Retour sous 15 jours

Garantie 2 ans

Kit afficheur (IHM) version Easy Connect Z200 – Zodiac R09834

Ce kit afficheur IHM version Easy Connect de la marque Zodiac est exclusivement destiné aux pompes à chaleur Z200 équipées du connecteur rapide à broches (câble plat). Il regroupe l’afficheur B0049000A, le lexan adhésif H0442000B, le capot de protection arrière R09376 et le manuel d’installation H0784000. Compatible avec les versions logicielles V4.2, V4.3 et V4.4 ainsi qu’avec les modèles Z200 R410 et R32.

Caractéristiques techniques

Marque	Zodiac
Référence	R09834
Références équivalentes	R07238 (ex-Réf.)
Dimensions	–
Matière	Plastique ABS, composants électroniques

Installation

Coupez l’alimentation électrique de la pompe à chaleur.
Retirez l’ancien cache et déconnectez le connecteur rapide Easy Connect.
Clipser le nouveau capot de protection (R09376) puis l’afficheur (B0049000A).
Rebranchez le connecteur et replacez le lexan (H0442000B) par simple adhésif.

Conseils d’entretien

Nettoyez régulièrement le lexan avec un chiffon microfibre doux et de l’eau savonneuse. N’utilisez jamais de solvants ou d’abrasifs.
Vérifiez l’étanchéité du capot après chaque intervention pour protéger l’électronique des projections d’eau.

Pourquoi choisir cette pièce ?

Ce kit original Zodiac assure une compatibilité parfaite avec votre PAC Z200 Easy Connect. Le connecteur rapide simplifie le remplacement sans soudure ni outillage spécifique. Livré complet avec lexan et capot, il redonne à votre afficheur toute sa lisibilité et protège les composants internes.
