Retour aux modèle ZODIAC
ZODIAC
Pompe à chaleur Z200 R410
WH000010 WH000011 WH000012 WH000013
Réf: WH000010

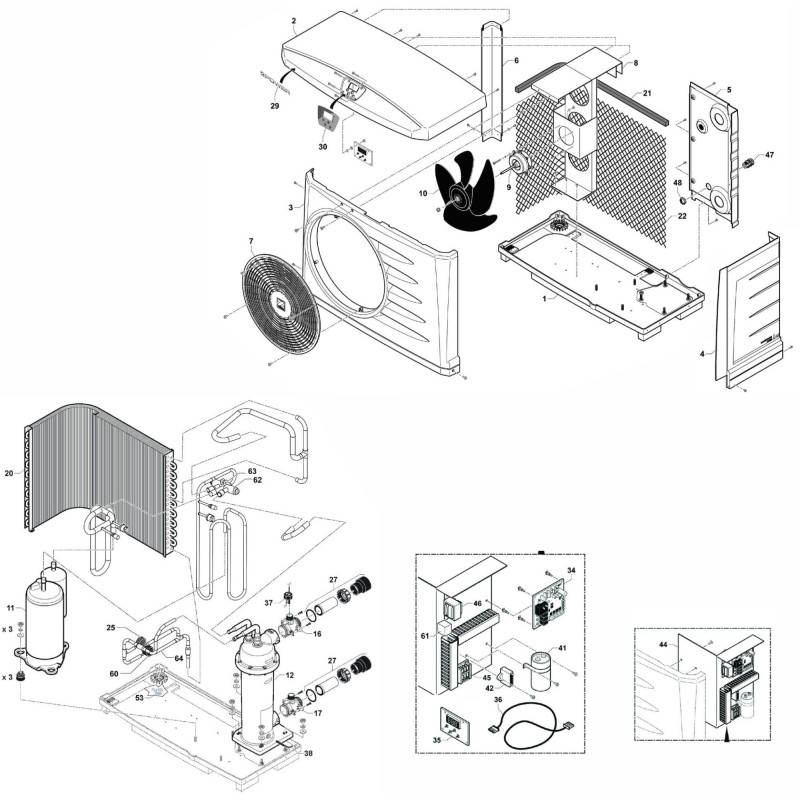

Vue Eclatée - Schéma Téchnique
Vue éclatée Pompe à chaleur Zodiac Z200 R410 - Modèles WH000010 à WH000013
Cette vue éclatée vous présente l'ensemble des pièces détachées de la pompe à chaleur Zodiac Z200 R410, conçue pour chauffer votre piscine ou spa. Elle couvre les quatre déclinaisons de puissance : WH000010 (5 kW), WH000011 (7 kW), WH000012 (9 kW) et WH000013 (11 kW). Retrouvez chaque composant référencé pour faciliter vos réparations et votre entretien.
Caractéristiques techniques
| Marque | Zodiac |
| Référence | WH000010 (modèles WH000011, WH000012, WH000013 associés) |
| Références équivalentes | WH000011, WH000012, WH000013 |
| Type de produit | Pompe à chaleur air/eau monobloc |
| Fluide frigorigène | R410A |
Installation
- Consultez la vue éclatée ci-dessus pour repérer la pièce défectueuse ou à remplacer.
- Notez le numéro de référence de la pièce affiché sur le schéma (ex: A0259500A pour le capot, WWA01009 pour le moteur ventilateur).
- Commandez la pièce détachée correspondante directement depuis notre catalogue, en utilisant la référence exacte.
Conseils d'entretien
- Nettoyez régulièrement l'évaporateur (grillage de protection) pour éviter l'encrassement et maintenir l'efficacité.
- Vérifiez le débit d'eau : le contrôleur de débit (V0088000A) doit être propre et fonctionnel pour protéger l'échangeur.
- Inspectez les sondes de température (eau, air, dégivrage) une fois par an pour garantir une régulation précise.
- Hivernage : utilisez le kit d'évacuation des condensats (A0260100A) et protégez l'appareil avec une housse adaptée.
Pourquoi choisir cette vue éclatée ?
Cette vue éclatée vous offre un accès direct à toutes les pièces d'origine Zodiac pour votre pompe à chaleur Z200 R410. Elle simplifie le diagnostic et la commande, vous évitant des erreurs de référence et garantissant une réparation rapide et durable de votre équipement de chauffage de piscine.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
