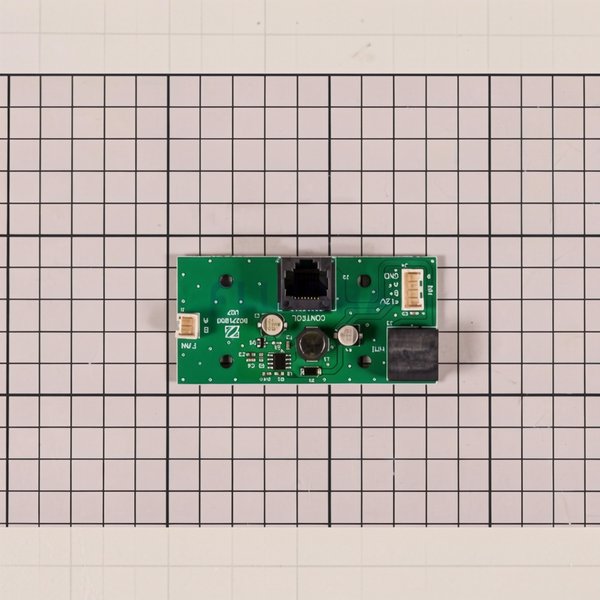

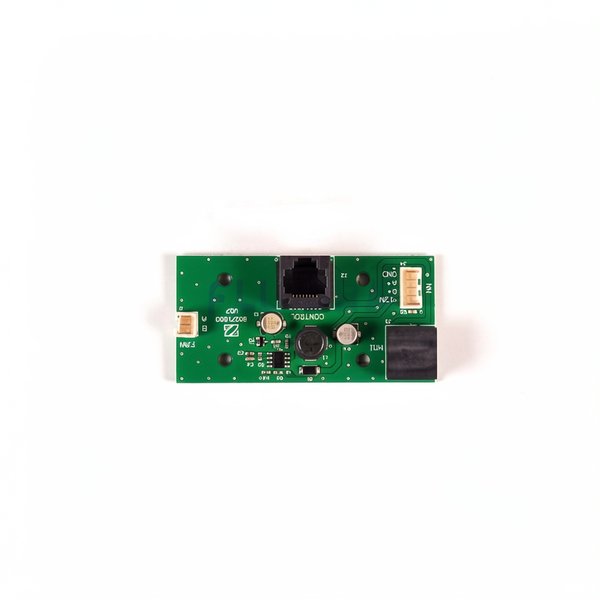

Carte Splitter (A5) Z550IQ

Carte Splitter (A5) pour pompe a chaleur Zodiac Z550iQ - Reference R0874200

La Carte Splitter (A5) reference R0874200 est une carte electronique de communication dediee aux pompes a chaleur Zodiac Z550iQ. Elle fait le lien entre le panneau de commande (IHM) et la carte principale (A1), permettant la transmission des consignes de temperature, des modes de fonctionnement (Boost, Smart, Ecosilence) et des informations d'etat. Cette piece est utilisee dans les modeles MD4, MD5, MD8, TD5 et TD8 (references WH000365 a WH000369).

Caracteristiques techniques

Installation

1. Couper l'alimentation electrique de la pompe a chaleur avant toute intervention.
2. Ouvrir le coffret electrique (trappe arriere ou porte d'acces technique) et reperer la carte Splitter existante.
3. Debrancher les connecteurs (cable RJ45 vers IHM et cable vers carte principale) puis retirer la carte defectueuse.
4. Clipser la nouvelle carte R0874200 sur les entretoises et rebrancher les connecteurs dans le meme ordre.
5. Refermer le coffret, remettre sous tension et verifier le fonctionnement de l'IHM.

Conseils d entretien

• Securite : toujours debrancher l'appareil avant de manipuler les cartes electroniques.
• Verifier regulierement que les connecteurs sont bien enfonces et sans corrosion.
• Maintenir le coffret electrique propre et sec pour eviter les courts-circuits.

Pourquoi choisir cette piece ?

La Carte Splitter (A5) reference R0874200 est une piece d'origine Zodiac, garantissant la compatibilite et la fiabilite de votre pompe a chaleur Z550iQ. Son remplacement rapide retablit la communication entre l'interface utilisateur et le systeme de regulation, vous permettant de profiter a nouveau du pilotage des modes et de la surveillance a distance via l'application iAquaLink.
