Retour aux modèle STA-RITE
STA-RITE
Pompe 5BR
5BRB-1 5BRB-3 5BRC-1 5BRC-3 5BRD-1 5BRD-3 5BRE-1 5BRE-3 5BRF-1 5BRF-3
Réf: 5BRB-1
Vue Eclatée - Schéma Téchnique
Vue éclatée Pompe 5BR STA-RITE – Modèles 5BRB à 5BRF
La pompe de filtration 5BR de STA-RITE (groupe Pentair) est réputée pour sa fiabilité en milieu agressif grâce à son corps en bronze et son joint mécanique carbone/céramique. Cette vue éclatée vous permet d’identifier chaque composant des variantes mono et triphasées, de 0,25 kW à 1,10 kW. Que vous ayez besoin d’une turbine, d’un diffuseur, d’un couvercle de préfiltre ou d’un moteur complet, retrouvez la référence exacte à commander.
Caractéristiques techniques
| Marque | STA-RITE (Pentair) |
| Modèles couverts | 5BRB-1 / -3, 5BRC-1 / -3, 5BRD-1 / -3, 5BRE-1 / -3, 5BRF-1 / -3 |
| Matériau du corps | Bronze (résistant à la corrosion) |
| Raccordement hydraulique | Entrée 2" BSPP / Sortie 1,5" BSPP |
| Protection moteur | IPX5 – adapté aux ambiances humides et chimiques |
| Résistance au sel | 0,40 % (4 g/L) |
| Puissances disponibles | 0,25 kW – 0,37 kW – 0,55 kW – 0,75 kW – 1,10 kW (mono et tri) |
Installation – Comment utiliser la vue éclatée ?
- Repérez votre modèle sur l’étiquette moteur (ex : 5BRD-1). La vue éclatée liste les pièces pour chaque variante.
- Identifiez la pièce défaillante sur le schéma : turbine, diffuseur, joint de corps, garniture mécanique, condensateur, etc.

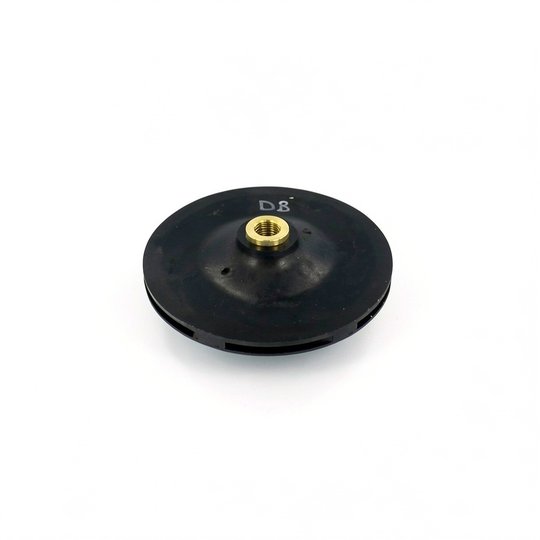

- Notez la référence indiquée (ex : RC105138PD pour turbine 0,55 kW mono). Commandez la pièce détachée d’origine STA-RITE.
- Montez dans l’ordre inverse en respectant le couple de serrage (voir notice technique).
Conseils d’entretien

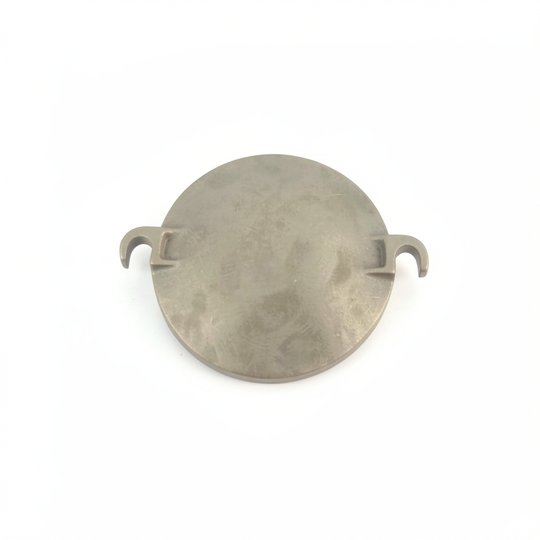

- Vérifiez régulièrement le joint du couvercle de préfiltre (réf. RU9161) pour éviter les entrées d’air.
- Nettoyez la turbine et le diffuseur en fin de saison pour éliminer les dépôts calcaires.
- Remplacez la garniture mécanique (réf. RU10993SS pour modèles avant 2009) si une fuite apparaît au niveau de l’arbre.
- Contrôlez les condensateurs (ex : B-18118 20 µF) en cas de difficulté de démarrage du moteur.
Pourquoi choisir cette pompe 5BR ?
Avec son corps en bronze, la 5BR offre une longévité exceptionnelle dans les environnements chlorés ou salins. Ses moteurs haut rendement (IE2/IE3) réduisent la consommation électrique. La disponibilité de toutes les pièces détachées dans cette vue éclatée facilite la maintenance et prolonge la durée de vie de votre installation. Optez pour une solution robuste et réparable.
