Retour aux modèle SPECK
SPECK

Pompe BADU 93/60, 93/70, 93/80, 93/110 (nouveau modèle)

Pompe BADU 93/60 Pompe BADU 93/70 Pompe BADU 93/80 Pompe BADU 93/110
Réf: Depuis

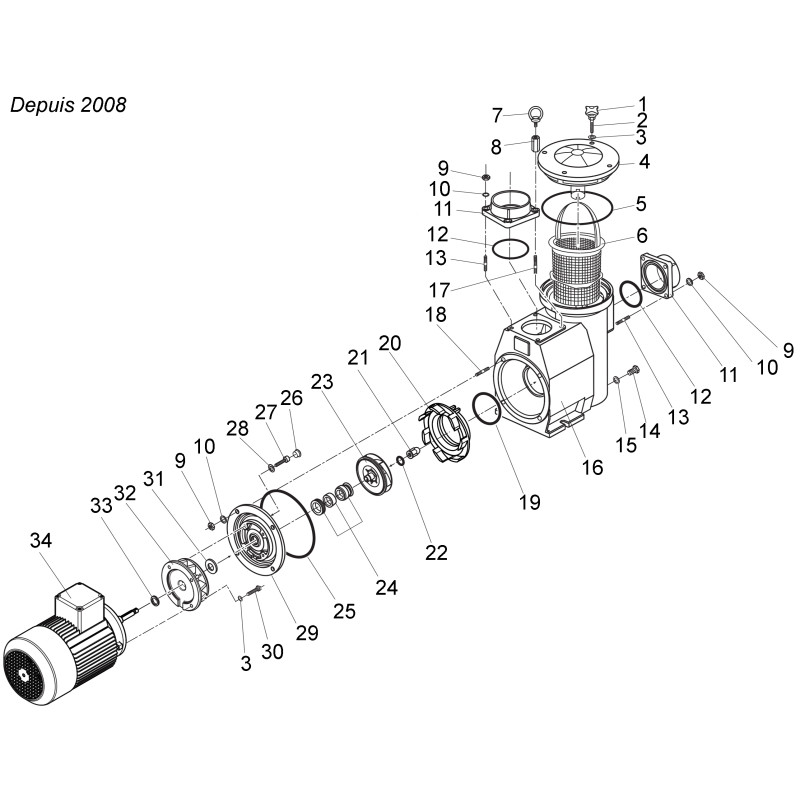

Vue Eclatée - Schéma Téchnique

Pompe BADU 93/60, 93/70, 93/80, 93/110 (nouveau modèle)

Vue éclatée Pompe BADU 93/60, 93/70, 93/80, 93/110 (nouveau modèle) - SPECK

Cet éclaté de la pompe BADU 93 concerne les modèles 93/60, 93/70, 93/80 et 93/110 de la marque SPECK, commercialisés à partir de 2008. Il vous permet d'identifier visuellement chaque pièce détachée : corps de préfiltre, turbine, diffuseur, garniture mécanique, moteur triphasé, etc. Retrouvez l'ensemble des composants pour assurer la réparation et l'entretien de votre pompe de filtration.

Caractéristiques techniques
MarqueSPECK
Modèles concernésBADU 93/60, 93/70, 93/80, 93/110 (nouveau modèle, depuis 2008)
Type d'équipementPompe de filtration pour piscine et spa
Pièces principalesJoint torique pour couvercle (185 x 6 mm), panier filtrant avec poignée, turbine (diamètres 117,5 / 122,5 / 127 / 145 mm selon modèle), diffuseur, garniture mécanique 20 mm, moteurs triphasés 2,60 kW à 5,50 kW
Installation
  1. Identifiez votre modèle : repérez la référence exacte de votre pompe (BADU 93/60, 93/70, 93/80 ou 93/110) sur la plaque signalétique.
  2. Consultez la vue éclatée : localisez la pièce défectueuse sur le schéma (turbine, joint, corps de préfiltre, etc.) et notez sa référence (par exemple : 2923.592.202 pour l'écrou borgne de blocage turbine).
  3. Commandez la pièce : utilisez la référence indiquée dans la liste en bas de page pour acheter le composant compatible avec votre pompe.
Conseils d'entretien
  • Contrôle visuel régulier : vérifiez l'état du joint torique du couvercle (185 x 6 mm) et du panier filtrant. Un joint déformé ou un panier obstrué réduit le débit d'eau.
  • Nettoyez la turbine : au moins une fois par saison, démontez la turbine (diamètre variable selon modèle) pour retirer les débris qui pourraient l'endommager. Remplacez la garniture mécanique 20 mm si vous constatez une fuite autour de l'arbre.
  • Vidangez avant l'hiver : utilisez le bouchon de vidange G 1/2 avec son joint d'étanchéité (21 x 30 x 2 mm) pour protéger la pompe du gel.
Pourquoi choisir cette pièce ?

Chaque composant de la pompe BADU 93 est conçu par SPECK pour garantir une fiabilité maximale. Que vous ayez besoin d'une turbine, d'un joint torique ou d'un moteur complet, cette vue éclatée vous offre la certitude de commander exactement la bonne pièce, adaptée à votre modèle et à son année de fabrication. Optez pour des pièces d'origine pour préserver les performances de votre filtration.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 1 produit
N° 19 1 produit
N° 21 1 produit
N° 22 1 produit
N° 23 2 produits alternatifs
N° 24 1 produit
N° 31 1 produit
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 1 produit
N° 19 1 produit
N° 21 1 produit
N° 22 1 produit
N° 23 2 produits alternatifs
N° 24 1 produit
N° 31 1 produit
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 1 produit
N° 19 1 produit
N° 21 1 produit
N° 22 1 produit
N° 23 2 produits alternatifs
N° 24 1 produit
N° 31 1 produit
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 1 produit
N° 19 1 produit
N° 21 1 produit
N° 22 1 produit
N° 23 2 produits alternatifs
N° 24 1 produit
N° 31 1 produit
