Retour aux modèle SPECK

SPECK

Pompe BADU 42/12

Réf: 42

Vue Eclatée - Schéma Téchnique

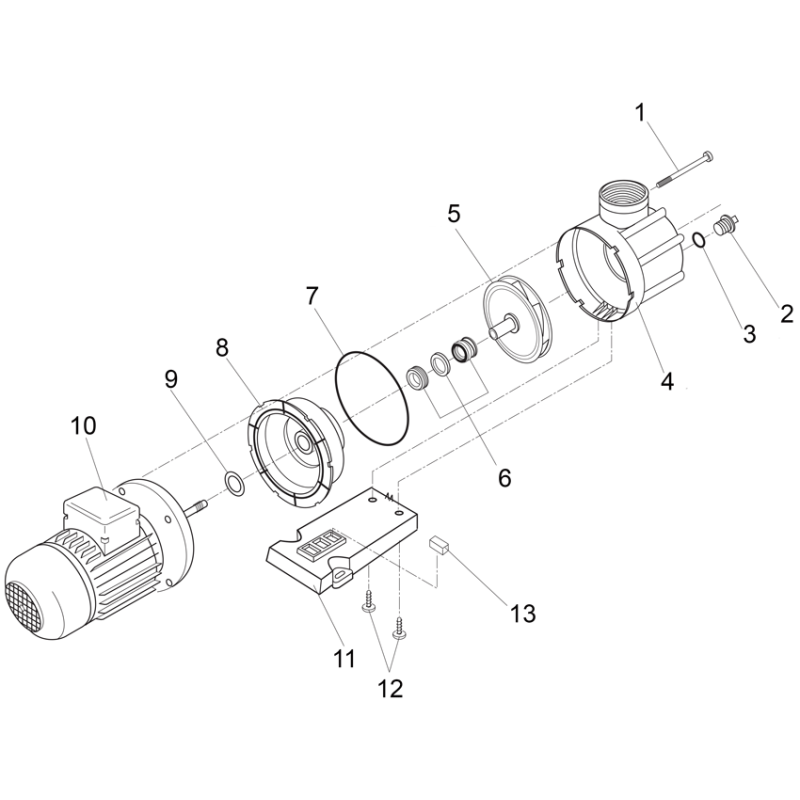

Vue éclatée Pompe BADU 42/12 – SPECK

Cette vue explosée représente la pompe de circulation BADU 42/12 de la marque Speck. Elle permet d'identifier visuellement l'ensemble des pièces détachées nécessaires à l'entretien et à la réparation. Destinée aux modèles BADU 42/6, 42/9 et 42/12, cette documentation technique est indispensable pour localiser rapidement chaque composant.

Caractéristiques techniques

Marque	Speck
Référence(s)	204.2120.038 (monophasé 230V) / 204.2120.037 (triphasé 400/230V)
Références équivalentes	BADU 42/11
Modèles concernés	BADU 42/6, 42/9, 42/12
Type	Pompe de circulation non auto-amorçante
Puissance	P1 = 0,97 kW (mono) / 0,90 kW (tri) – P2 = 0,65 kW
Matériau	Corps en polypropylène, pièces en contact avec l'eau résistantes aux traitements

Installation

Repérez la pièce sur le schéma éclaté à l'aide des numéros de repère.
Notez la référence indiquée (ex. 2920.716.101 pour le couvercle de corps) et vérifiez qu'elle correspond à votre modèle.
Commandez la pièce détachée d'origine Speck directement depuis la liste associée à ce schéma.

Conseils d entretien

Contrôle périodique du joint mécanique : Inspectez tous les 2 à 3 ans l'étanchéité de la garniture mécanique (réf. 2920.143.320) et remplacez-la si nécessaire.
Nettoyage de la turbine : Vérifiez régulièrement la turbine (réf. 2920.723.004) et retirez les débris qui pourraient obstruer son fonctionnement.
Vérification des joints toriques : Les joints toriques du corps de pompe (ex. 110,72 x 3,53 mm) doivent être en bon état pour éviter les fuites.

Pourquoi choisir cette pièce ?

Ce schéma éclaté officiel Speck vous garantit une identification précise de chaque composant de votre pompe BADU 42/12. En commandant les pièces détachées d'origine, vous assurez la longévité et la fiabilité de votre équipement de filtration. Une référence incontournable pour tout bricolage ou entretien courant.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Pompe BADU 42/12 (42)
