Retour aux modèle SPECK

SPECK

Pompe BADU 42/6 et 42/9

42/6 42/9

Réf: 42

Vue Eclatée - Schéma Téchnique

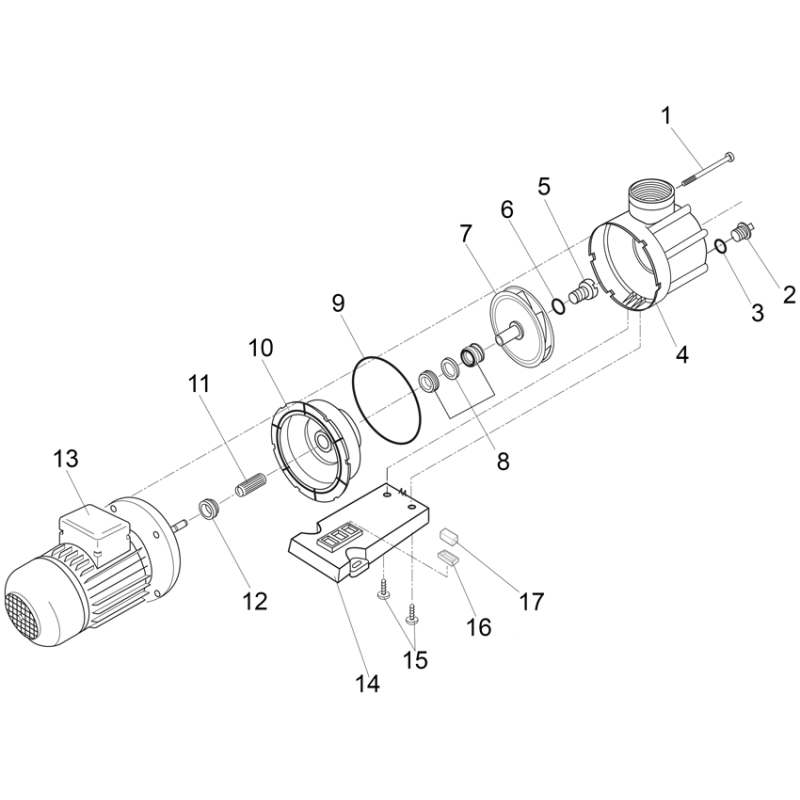

Vue éclatée Pompe BADU 42/6 et 42/9 – SPECK

Cette vue éclatée de la pompe BADU 42/6 et 42/9 vous offre un schéma complet de l'équipement, avec l'ensemble des pièces détachées référencées. Conçue par la marque SPECK, cette pompe de filtration est largement utilisée pour les piscines et spas. Grâce à ce plan détaillé, localisez facilement chaque composant (joint, clapet, corps de pompe, turbine, diffuseur, presse-étoupe) et commandez la pièce adaptée à votre modèle (42/6 ou 42/9).

Caractéristiques techniques

Marque	SPECK
Modèles concernés	BADU 42/6, BADU 42/9
Type d'équipement	Pompe de filtration pour piscine et spa
Références du schéma	2042.067.037, 2042.067.038, 2042.097.037, 2042.097.038, 2302.002.062, 2920.123.000, 2920.126.000, 2920.141.261, 2920.143.320, 2920.151.510, 2920.151.600, 2920.191.000, 2920.223.000, 2920.359.501, 2920.389.400, 2920.389.410, 2920.710.723, 2920.710.724, 2920.716.101, 2920.741.221, 2921.150.700, 2923.591.201, 2970.030.009, 2970.045.006, 2980.030.010, 2980.045.022, 5879.816.319

Installation / Utilisation du schéma

Identifiez la pièce sur la vue éclatée en comparant avec votre pompe BADU 42/6 ou 42/9.
Commander la pièce en utilisant la référence indiquée : chaque composant est associé à un numéro unique vous garantissant une compatibilité parfaite.

Conseils d'entretien

Inspection régulière du joint de carter : vérifiez l'état du joint torique (réf. 2920.143.320) lors de chaque démontage pour éviter les fuites.
Nettoyez la turbine (réf. 2920.141.261) et le diffuseur au moins une fois par saison pour maintenir un débit optimal.

Pourquoi choisir cette vue éclatée ?

Elle vous permet de gagner du temps et de l'argent en identifiant visuellement la pièce défaillante sur votre pompe SPECK BADU. Plus besoin de démonter au hasard : commandez exactement la référence nécessaire, que ce soit un clapet anti-retour, un presse-étoupe ou le corps de pompe. Un outil fiable pour une réparation précise et durable.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
