Pompe CHALLENGER
P-CHL-071 P-CHL-073 P-CHL-101 P-CHL-103 P-CHL-151 P-CHL-153 P-CHL-201 P-CHL-203 P-CHL-301 P-CHL-303
Réf: P-CHL-(B)071
Vue Eclatée - Schéma Téchnique

Vue éclatée Pompe CHALLENGER PENTAIR – Modèles P-CHL-071 à 303
Cette vue éclatée vous présente l'ensemble des pièces détachées de la pompe de filtration CHALLENGER de PENTAIR. Elle couvre les modèles P-CHL-071, 073, 101, 103, 151, 153, 201, 203, 301 et 303. Grâce à ce schéma détaillé, identifiez la pièce défectueuse par son numéro de repère et commandez sa référence d'origine.
Caractéristiques techniques
| Marque | PENTAIR |
| Références modèles | P-CHL-071, P-CHL-073, P-CHL-101, P-CHL-103, P-CHL-151, P-CHL-153, P-CHL-201, P-CHL-203, P-CHL-301, P-CHL-303 |
| Type | Pompe de filtration pour piscine |
Utilisation de la vue éclatée
- Repérez la pièce sur le schéma grâce à son numéro de repère (ex: 2 pour le plateau d'étanchéité, 20 pour le panier de préfiltre).
- Consultez la liste des pièces associées à ce schéma pour trouver la référence exacte (ex: R355004 pour le plateau, R355318 pour le panier).
- Commandez la pièce détachée correspondante directement depuis notre site.
Conseils d'entretien
- Nettoyez régulièrement le panier de préfiltre pour éviter la surcharge du moteur. Vérifiez l'état du joint de couvercle (R350013) et remplacez-le si nécessaire.
- Inspectez périodiquement la garniture mécanique (R354545SP ou R354546SP selon la puissance) et le plateau d'étanchéité pour prévenir les fuites.
- Lubrifiez les joints toriques avec un silicone adapté lors du remontage pour assurer une étanchéité optimale.
Pourquoi utiliser cette vue éclatée ?
Cette représentation détaillée vous fait gagner du temps dans le diagnostic et la réparation de votre pompe CHALLENGER. Elle garantit que vous commandez la bonne pièce détachée, adaptée à votre modèle spécifique. Un outil indispensable pour un entretien efficace et une remise en service rapide de votre filtration.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 5
2 produits alternatifs
N° 5

N° 5

Garniture mécanique PPE Challenger de 0,55 à 1,10 kW, Pinnacle, Superflo, Ultraflow
Réf: R354545SP
50,28 €
N° 98
5 produits alternatifs
N° 98

Kit (turbine+ plaque + diffuseur + joint de diffuseur) 0,75 kW PPE Challenger

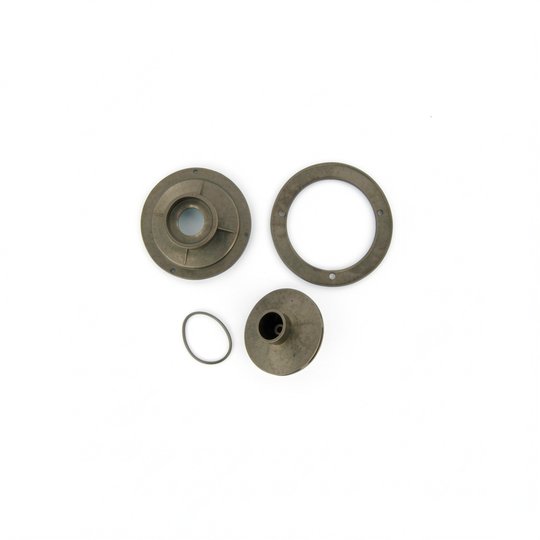

Réf: P-CHL-SET075
209,04 €
N° 98

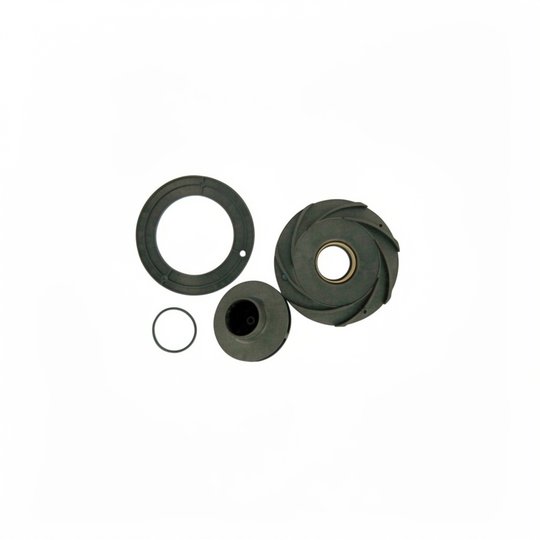

Kit (turbine+ plaque + diffuseur + joint de diffuseur) 2,2 kW PPE Challenger
Réf: P-CHL-SET220
215,52 €
N° 98

Kit (turbine+ plaque + diffuseur + joint de diffuseur) 1,1 kW PPE Challenger

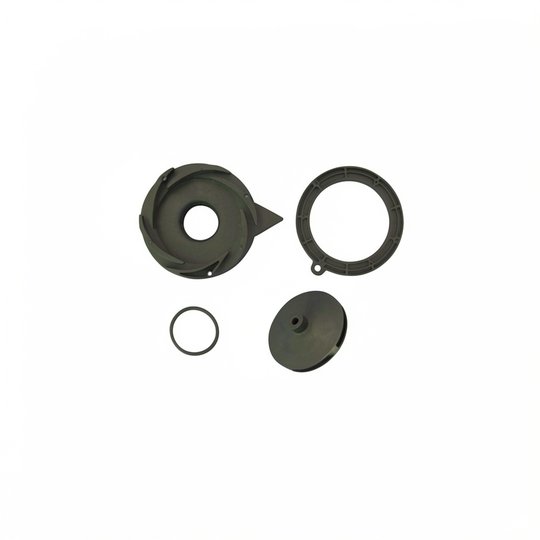

Réf: P-CHL-SET101
220,38 €
N° 98

Kit (turbine+ plaque + diffuseur + joint de diffuseur) 0,55 kW PPE Challenger

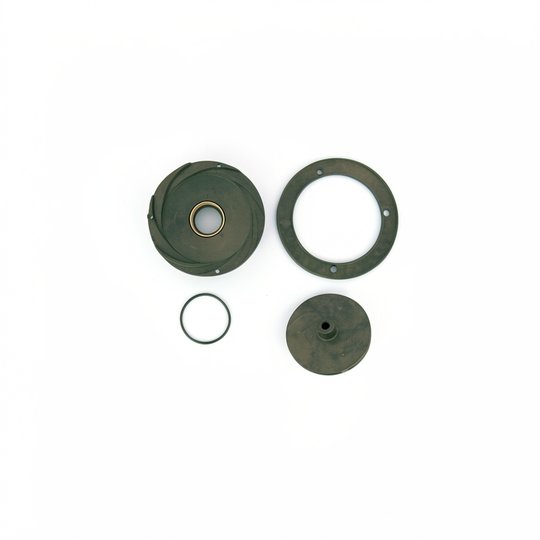

Réf: P-CHL-SET055
228,48 €
N° 98

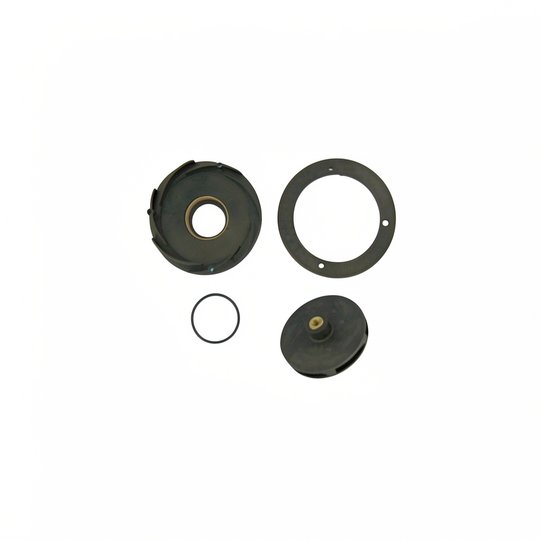

Kit (turbine+ plaque + diffuseur + joint de diffuseur) 1,5 kW 2 CV PPE Challenger
