Retour aux modèle ASTRALPOOL
ASTRALPOOL
Pompe COLUMBIA (moteur vernis)
32768 32769 32770-S 32771-S 32772-S 32773-S 32774-S 32775-S 32776-S 32777-S 32778-S 32779-S 32780
Réf: 32768

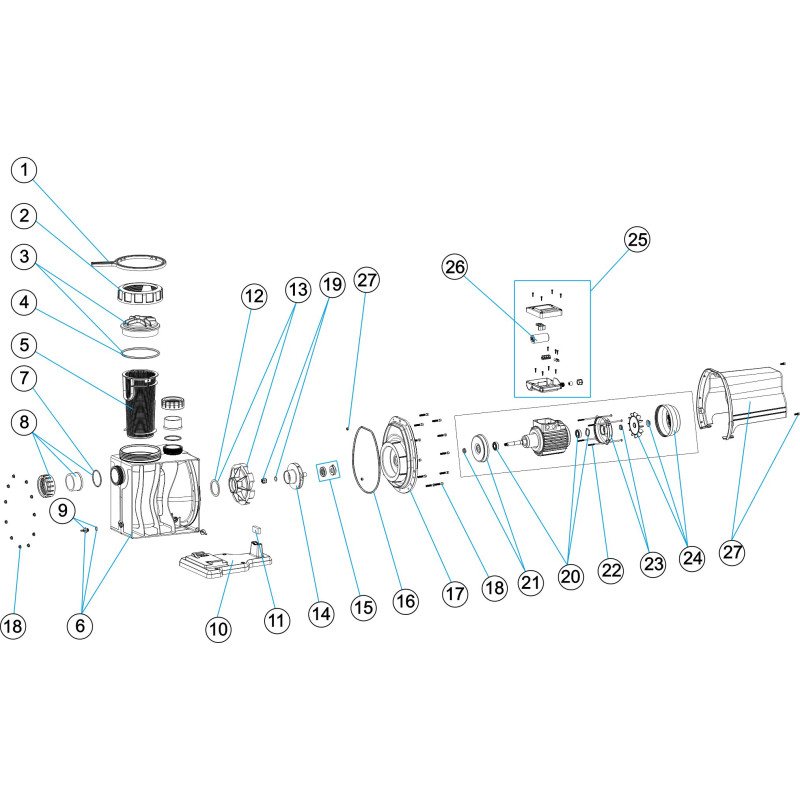

Vue Eclatée - Schéma Téchnique
Vue éclatée Pompe COLUMBIA (moteur vernis) ASTRALPOOL – Réf. 32768 à 32780
Retrouvez dans cette vue éclatée l'intégralité des pièces détachées de la pompe de filtration COLUMBIA avec moteur vernis de la marque ASTRALPOOL. Ce schéma technique vous permet de localiser précisément chaque composant : carter hydraulique, préfiltre, panier, couvercle, turbine, diffuseur, garniture mécanique, joints toriques, raccords unions, flasque moteur, roulements, silent-blocs, capot ventilateur et condensateur. Idéal pour l'entretien courant ou la réparation de votre pompe.
Caractéristiques techniques
| Marque | ASTRALPOOL (Groupe Fluidra) |
| Référence de base | 32768 |
| Références équivalentes | 32769, 32770-S, 32771-S, 32772-S, 32773-S, 32774-S, 32775-S, 32776-S, 32777-S, 32778-S, 32779-S, 32780 |
| Type | Pompe de filtration pour piscine / spa – moteur vernis |
Installation / Utilisation de la vue éclatée
- Identifiez votre modèle : repérez le numéro de série sur la plaque moteur (ex : 32768, 32772-S, 32778-S).
- Localisez la pièce : parcourez le schéma éclaté pour trouver le composant que vous souhaitez remplacer (turbine, joint, roulement, etc.).
- Relevez la référence : chaque pièce est identifiée par une référence unique (ex : 4405010135). Utilisez cette référence pour commander la pièce de rechange exacte.
Conseils d'entretien préventif
- Vérifiez régulièrement l'état du joint du couvercle du préfiltre : un joint déformé ou fissuré provoque des fuites d'eau et une perte de charge.
- Nettoyez le panier du préfiltre : retirez les débris pour assurer un débit optimal et éviter la surchauffe moteur.
- Contrôlez les silent-blocs et les roulements : un bruit anormal ou des vibrations indiquent souvent une usure des silent-blocs ou des roulements moteur (réf. 6202, 6204, 6205 selon la puissance).
- Graissez la garniture mécanique : lors du remplacement, appliquez un lubrifiant silicone adapté pour garantir l'étanchéité de l'arbre.
Pourquoi choisir cette pièce ?
Cette vue éclatée officielle vous offre une vision complète et détaillée de votre pompe COLUMBIA ASTRALPOOL. En identifiant avec certitude chaque composant, vous commandez la pièce détachée d'origine parfaitement adaptée à votre modèle. Finis les retours pour erreur de référence : ce schéma vous garantit une réparation rapide, durable et sans surprise.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 4
1 produit
N° 4
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 10
1 produit
N° 10
N° 11
3 produits alternatifs
N° 11
N° 11
N° 11
N° 12
1 produit
N° 12
N° 13
2 produits alternatifs
N° 13
N° 13
N° 16
1 produit
N° 16
N° 18
1 produit
N° 18
N° 19
1 produit
N° 19
N° 20
3 produits alternatifs
N° 20
N° 20
N° 20
N° 21
2 produits alternatifs
N° 21
N° 21
N° 22
1 produit
N° 22
N° 23
3 produits alternatifs
N° 23
N° 23
N° 23
N° 24
3 produits alternatifs
N° 24
N° 24
N° 24
N° 25
1 produit
N° 25
Plaque à Borne PPE Victoria / Glass Plus - 1,5 à 3 CV Tri (Corps + couvercle)
Réf: 4405010157
10,38 €
N° 26
5 produits alternatifs
N° 26
N° 26
N° 26
N° 26
N° 26
