Retour aux modèle UWE FRANCE
UWE FRANCE
NCC ST500
Réf:

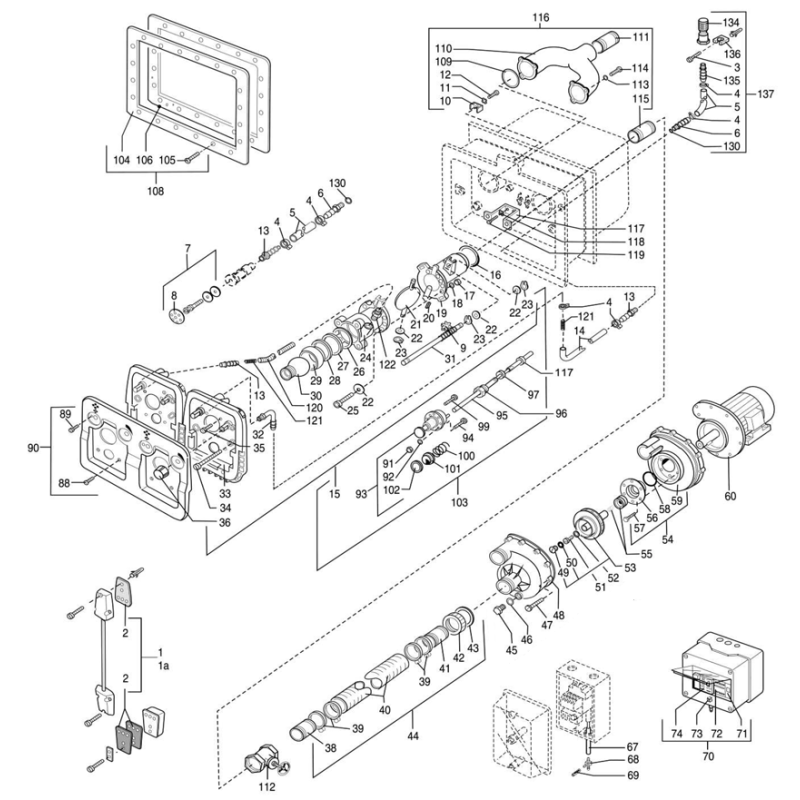

Vue Eclatée - Schéma Téchnique
Vue éclatée du NCC ST500 UWE FRANCE – Identification des pièces
La vue éclatée du NCC ST500 UWE FRANCE vous offre une représentation technique détaillée pour localiser et commander les pièces détachées de cet équipement de nage à contre-courant. Ce schéma couvre l’ensemble des composants essentiels (poignées, tuyères, joints, turbines, etc.) pour faciliter l’entretien et la réparation de votre appareil, qu’il s’agisse des modèles ST400, ST500 ou des versions Bambo, Miro, Lido. Retrouvez notamment les références 10011 (jeu de poignées pour paroi acier), 110189 (plaque support) et 46757 (bouton pneumatique).
Caractéristiques techniques
| Marque | UWE FRANCE |
| Modèle | NCC ST500 (compatible avec ST400, Bambo, Miro, Lido, Libra, Perla, Viva, Cocolux, Juno, Duna, Eurojet, JetStream ST) |
| Type d'équipement | Nage à contre-courant (NCC) |
| Nombre de pièces référencées | 15 pièces principales (poignées, tuyères, joints, turbines, etc.) |
| Années concernées | Avant 2003 pour certaines versions (ST500 avec bouton pneumatique) |
| Matériaux | Plastique blanc, laiton, acier, bronze, PVC, caoutchouc (joints) |
| Références clés | 10011, 110189, 46757, 100792, 10272, 105064, 107532, 107557, 120287, 120378, 124248, 124255, 124339, 124487, 137638, etc. |
Installation – Identifier et commander les pièces via la vue éclatée
- Repérez la pièce sur le schéma éclaté (poignée, tuyère, joint, turbine, etc.) et notez sa référence visible dans la vue.
- Commandez la pièce détachée correspondante via la liste en bas de page ; assurez-vous de sa compatibilité avec votre modèle (ST500, Bambo, etc.).
- Remplacez la pièce usagée en suivant l’ordre de démontage indiqué sur la vue (ex. : rondelle, joint, vis, puis nouvel élément).
Conseils d’entretien
- Inspectez régulièrement les joints et la turbine : vérifiez l’état des joints toriques (réf. 78/90 x 6 mm) et de la garniture mécanique ; remplacez-les tous les 2-3 ans pour éviter les fuites.
- Nettoyez la crépine d’air et les tuyères une fois par saison pour garantir un débit optimal et éviter les obstructions.
- Lubrifiez les pièces mobiles (bouton pneumatique, roue dentée) avec un spray silicone pour prolonger leur durée de vie.
Pourquoi choisir cette vue éclatée ?
Grâce à ce schéma technique précis, vous identifiez en un coup d’œil la pièce détachée adaptée à votre NCC ST500 UWE FRANCE, évitant les erreurs de commande et les retours. Profitez d’une représentation claire des composants (turbine, roue dentée, poignées, raccords) pour une réparation rapide et efficace. Commandez dès maintenant la pièce manquante et redonnez vie à votre équipement de nage à contre-courant.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
NCC ST500
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 4
1 produit
N° 4
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 13
1 produit
N° 13
N° 14
1 produit
N° 14
N° 16
1 produit
N° 16
N° 23
1 produit
N° 23
N° 24
1 produit
N° 24
N° 26
1 produit
N° 26
N° 28
1 produit
N° 28
N° 29
1 produit
N° 29
N° 30
1 produit
N° 30
N° 32
1 produit
N° 32
N° 33
1 produit
N° 33
N° 34
1 produit
N° 34
N° 49
1 produit
N° 49
N° 50
1 produit
N° 50
N° 51
1 produit
N° 51
N° 53
2 produits alternatifs
N° 53
N° 53
N° 55
1 produit
N° 55
N° 58
1 produit
N° 58
N° 59
1 produit
N° 59
N° 73
1 produit
N° 73
N° 88
1 produit
N° 88
N° 91
1 produit
N° 91
N° 92
1 produit
N° 92
N° 93
1 produit
N° 93
N° 94
1 produit
N° 94
N° 96
1 produit
N° 96
N° 97
1 produit
N° 97
N° 102
1 produit
N° 102
N° 117
1 produit
N° 117
N° 122
1 produit
N° 122
