HAYWARD

Buse Orientable liner 1''1/2

SP1408ELL SP1411ELL
Réf: SP1408ELL

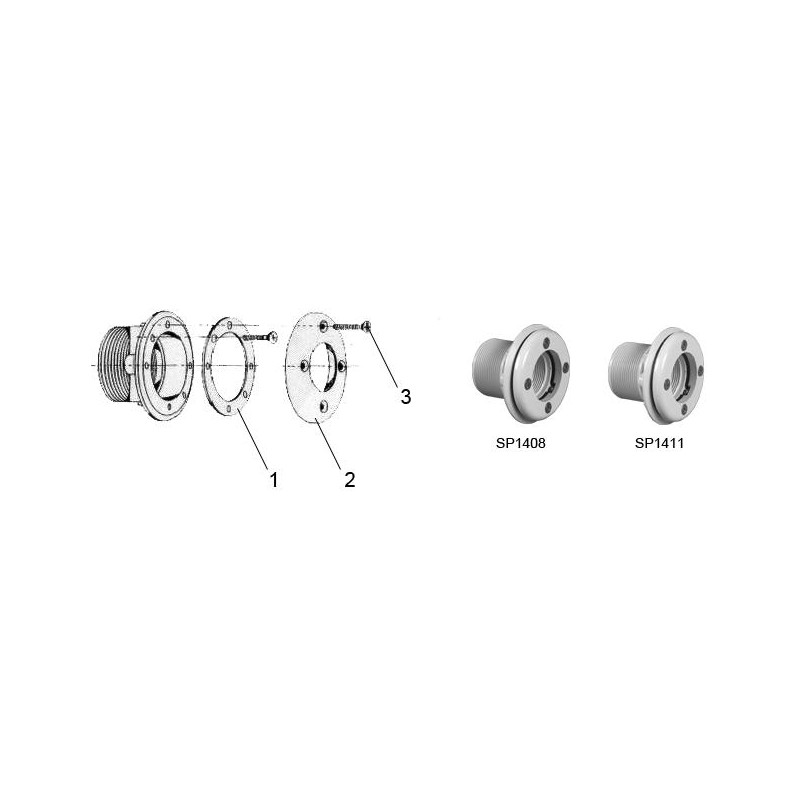

Vue Eclatée - Schéma Téchnique

Buse Orientable liner 1''1/2

Vue eclatee Buse orientable liner 1''1/2 - HAYWARD SP1408ELL et SP1411ELL

Cette vue eclatee vous presente le detail complet des buses orientables liner 1''1/2 HAYWARD en version SP1408ELL (refoulement) et SP1411ELL (prise balai). Concu pour les bassins en liner, cet equipement integre une rotule orientable de 19 mm permettant de diriger le flux d'eau avec precision. Le schema identifie clairement chaque piece detachee : bride, joint, enjoliveur et visserie, pour faciliter le remplacement de tout composant use.

Caracteristiques techniques
MarqueHAYWARD
References modelesSP1408ELL (refoulement), SP1411ELL (prise balai)
Declinaisons orientablesSP1408E19D, SP1408E19E, SP1411E19D, SP1411E19E, SP1411ELL19D
Type de raccord1''1/2 femelle taraude / 2" male filete (selon version)
Rotule orientableDiametre 19 mm
MateriauABS blanc traite anti-UV
Diametre exterieur bride90 mm
Entraxe fixations45 mm
Entraxe overall65 mm
CouleurBlanc
Installation
  1. Consultez la vue eclatee : reperez le numero de chaque composant sur le schema fourni ci-dessus (ex : bride = repere 2, joint = repere 3, vis = repere 4).
  2. Commandez les pieces d'origine : utilisez les references liste (SPX1408B pour bride refoulement, SPX1408C pour joint, SPX1411Z1A pour jeu de vis) directement depuis cette fiche produit.
  3. Remplacez par vous-meme : demontez l'ancienne buse en retirant les vis, nettoyez le logement, puis installez la nouvelle bride, le joint neuf et l'enjoliveur. Serrez la visserie au couple manuel (pas d'outil electrique).
Conseils d entretien
  • Verification annuelle : inspectez l'etat du joint de bride (SPX1408C ou SPX1411Z12PAK2) au printemps avant la remise en eau pour eviter les fuites.
  • Nettoyage de la rotule : detartrez la rotule orientable avec un produit non abrasif si elle devient dure a manuvrer ; graissez legerement le joint torique interne.
  • Hivernage : installez le bouchon long hivernage 1''1/2 SP1022CE avec son joint filetage 33 mm pour proteger l'equipement du gel.
Pourquoi choisir cette piece ?

La buse orientable liner HAYWARD en version SP1408ELL ou SP1411ELL est une piece d'origine fabricant garantissant etancheite et longevite. Son kit complet (bride, joint, enjoliveur, vis) et sa rotule 19 mm orientable assurent une installation rapide et un reglage fin du debitage. En commandant la vue eclatee, vous accedez a toutes les references pour une maintenance sans erreur.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1 3 produits alternatifs
N° 2 3 produits alternatifs
N° 3 1 produit
N° 4 1 produit
N° 9 1 produit
Filtrer par N° :
N° 1 3 produits alternatifs
N° 2 3 produits alternatifs
N° 3 1 produit
N° 4 1 produit
N° 9 1 produit
