Retour aux modèle HAYWARD
HAYWARD
Bonde de fond COFIES
3210 3211 (Anciens modèles) 3252 3253 (Nouveaux Modèles)
Réf: 3210 3211 (Anciens modèles)
Vue Eclatée - Schéma Téchnique
Vue éclatée - Bonde de fond COFIES HAYWARD (modèles 3210, 3211, 3252, 3253)
Cette vue éclatée de la bonde de fond COFIES vous permet d'identifier rapidement chaque pièce détachée : grille, bride, joint, vis ou bouchon. La gamme se compose de deux générations : les modèles 3210 et 3211 (anciens) et les modèles 3252 et 3253 (nouveaux). Chaque modèle dispose de ses propres références de rechange listées ci-dessous.
Caractéristiques techniques
| Marque | HAYWARD (gamme COFIES) |
| Références modèles | Anciens : 3210, 3211 / Nouveaux : 3252 (béton), 3253 (liner) |

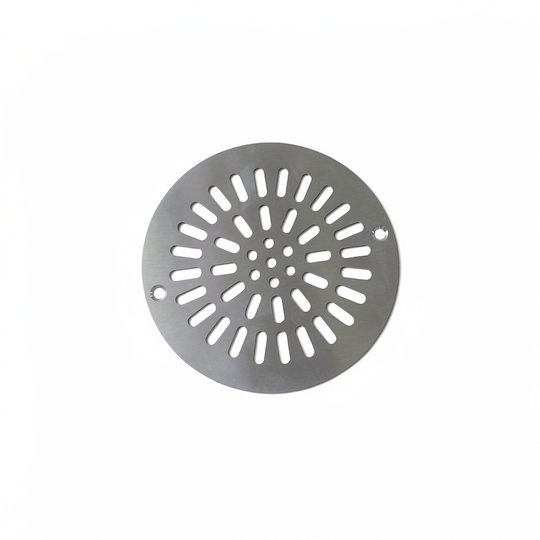

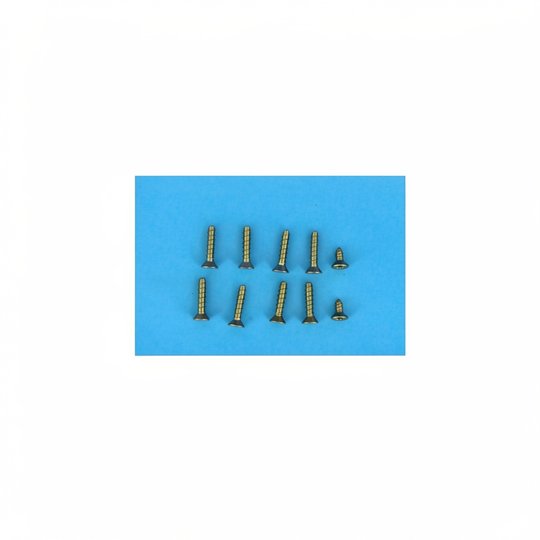

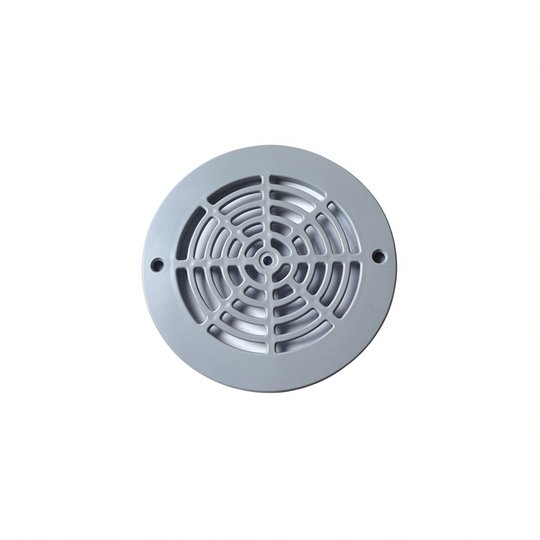

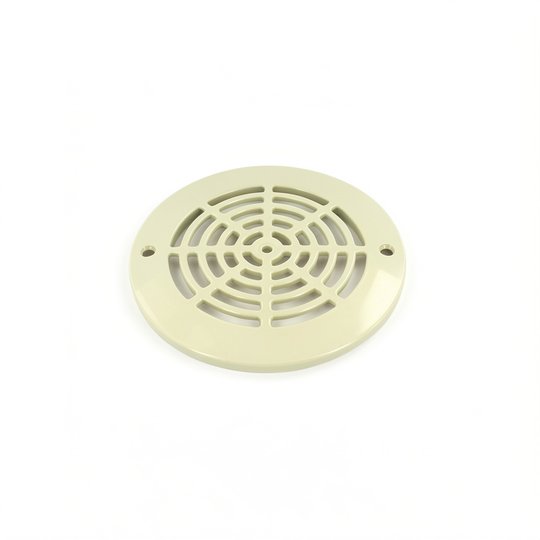

| Pièces principales | Grille (PDFX9958, PDFX9958LG, PDFX9958DGR, PDFX9958SA, INS3250), Bride (PDFX9959 NM, PDFX9737 AM), Joints bride (PDFX20050 NM, PDFX20020 AM), Vis (PDFXVS), Bouchon (3391), Joints bouchon (PDFX22000) |
| Dimensions bride NM | Diamètre ext. 188 mm, int. 150 mm, entraxe fixations 57 mm |
| Matière | ABS traité anti-UV |
| Raccordement | Sortie 2'' à visser ou à coller |
Installation - Comment identifier et commander les pièces du schéma ?
- Repérez le numéro de votre modèle : 3210/3211 (anciens) ou 3252/3253 (nouveaux), il est généralement gravé sur la bride ou l'emballage.
- Consultez la vue éclatée pour localiser la pièce défectueuse : grille, bride, joints, vis ou bouchon.
- Vérifiez la référence correspondante dans le tableau ci-dessus (par exemple, grille nouveau modèle : PDFX9958, bride nouveau modèle : PDFX9959).
- Commandez la pièce détachée identifiée ; les kits (ex : 3252PAK2, 3253PAK2) regroupent les éléments essentiels pour un remplacement complet.
Conseils d’entretien
- Inspection régulière : Vérifiez visuellement la grille et la bride pour déceler fissures ou déformations, surtout après l’hiver.
- Nettoyez la grille avec de l’eau claire et une brosse souple pour éviter l’obstruction ; n’utilisez pas de produits abrasifs qui pourraient endommager l’ABS.

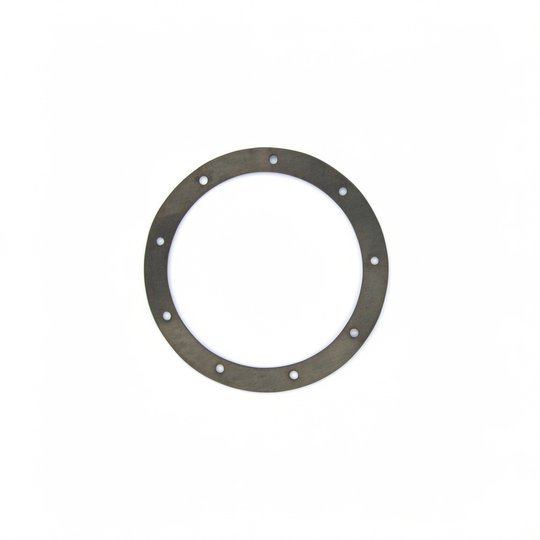

- Remplacez les joints de bride (réf. PDFX20020 ou PDFX20050) dès qu’ils montrent des signes de vieillissement pour garantir l’étanchéité.
Pourquoi choisir cette pièce ?
La bonde de fond COFIES HAYWARD est une référence en matière de fiabilité et de sécurité. Son système anti-vortex intégré empêche la formation de tourbillons dangereux. Les pièces détachées d’origine garantissent un montage parfait, une étanchéité durable et une parfaite compatibilité avec votre modèle. Que vous ayez un modèle ancien ou nouveau, vous trouverez la pièce exacte pour prolonger la vie de votre équipement.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
