Retour aux modèle BWT
BWT
Projecteur Aquareva, Serie France orientable
PL96 PB96
Réf: PL96
Vue Eclatée - Schéma Téchnique
Vue éclatée – Projecteur Aquareva Série France orientable BWT – Modèles PL96 et PB96
Retrouvez l'ensemble des pièces détachées pour le projecteur Aquareva Série France orientable de la marque BWT. Cette vue éclatée concerne spécifiquement les modèles PL96 et PB96. Chaque composant est repéré par un numéro correspondant aux références listées ci-dessous, facilitant ainsi l'identification et la commande de la pièce exacte nécessaire à la réparation ou à l'entretien de votre éclairage de piscine.
Caractéristiques techniques
| Marque | BWT |
| Références modèles | PL96, PB96 |
| Type | Projecteur orientable pour piscine |

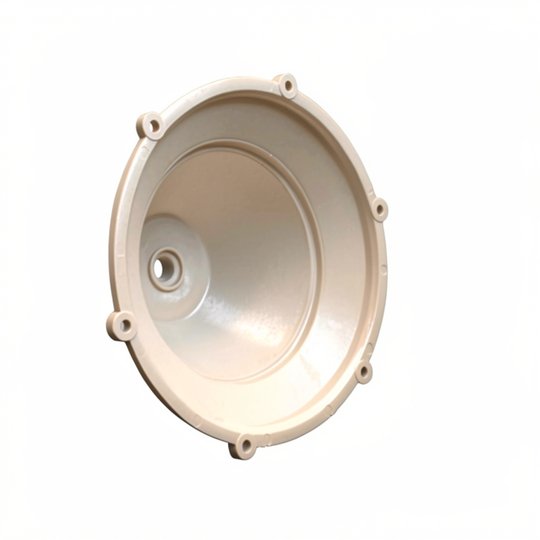

| Diamètre corps de lampe | 190 mm |
| Bride de fixation (réf. 44030038) | Ø extérieur 267 mm, Ø intérieur 235 mm, entraxe 49 mm |
| Alimentation lampe | 12 V – 300 W (halogène) ou LED équivalente |
| Matière | Plastique technique (corps, face avant) / acier inoxydable (vis) |
Installation – Comment identifier et commander les pièces depuis le schéma
- Repérez la pièce sur la vue éclatée en utilisant les numéros associés aux composants.

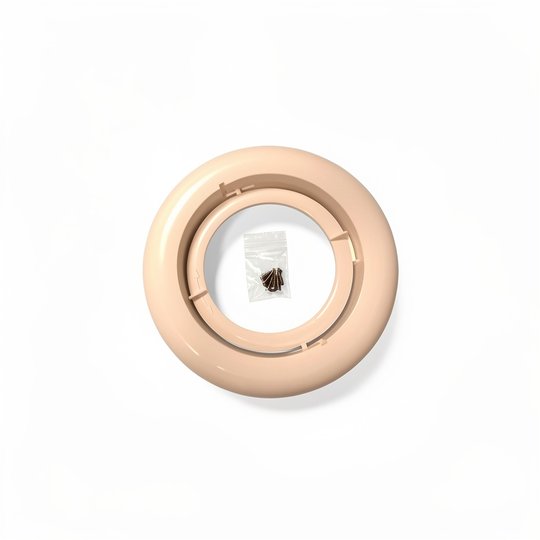

- Notez la référence correspondante (exemple : face avant = 44030142, bride = 44030038, joint = 44000047).
- Sélectionnez la pièce dans la liste des produits dédiés au projecteur Aquareva Série France orientable.
- Ajoutez au panier et vérifiez la compatibilité avec votre modèle (PL96 ou PB96).
Conseils d’entretien préventif
- Vérifiez l’état des joints (réf. 44000047 et joints de bride) au moins une fois par saison pour garantir l’étanchéité du projecteur.
- Nettoyez la face avant avec un chiffon doux non abrasif pour éviter les rayures et conserver un bon éclairage.
- Remplacez l’ampoule dès que la luminosité diminue ou en cas de clignotement pour prolonger la durée de vie des composants électroniques.

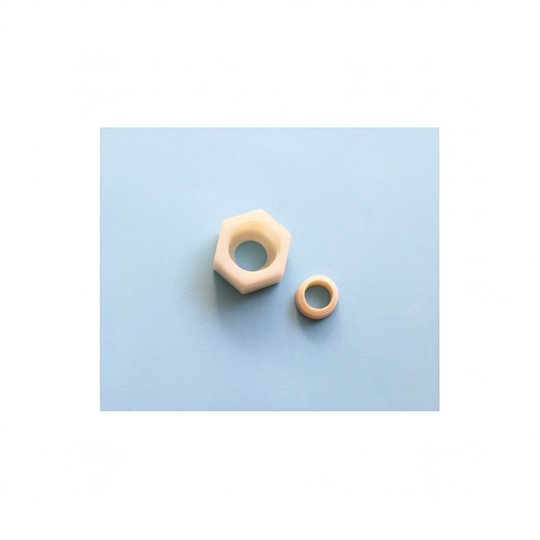

- Inspectez le presse-étoupe PG16 (réf. 44000049) pour vous assurer qu’aucune infiltration d’eau ne se produit au niveau du câble.
Pourquoi choisir cette pièce ?
La vue éclatée du projecteur Aquareva Série France orientable BWT vous offre un diagnostic précis et une identification rapide de chaque composant défaillant. Commandez exactement la pièce nécessaire sans vous tromper, grâce aux références officialisées par le constructeur. Que vous ayez besoin d’une face avant, d’un joint, d’une bride ou d’une ampoule, vous trouverez ici la solution pour remettre votre éclairage de piscine en parfait état de fonctionnement.
