Retour aux modèle ASTRALPOOL

ASTRALPOOL

Skimmer standard 15L grande meurtrière parker LINER

06469

Réf: 06469

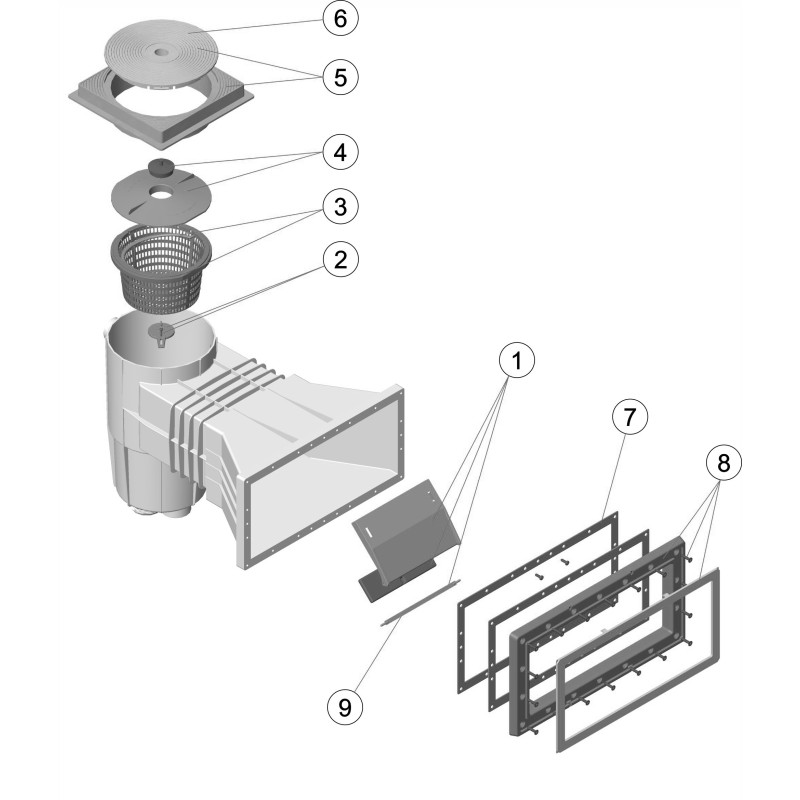

Vue Eclatée - Schéma Téchnique

Vue éclatée Skimmer standard 15L grande meurtrière Parker LINER Astralpool – Réf. 06469

Cette vue éclatée présente l'ensemble des pièces détachées du skimmer Astralpool Parker pour piscine liner (référence 06469). Conçu en ABS blanc anti-UV et équipé d'une grande meurtrière de 15 litres, ce skimmer assure une aspiration performante en surface. Retrouvez ci-dessous les caractéristiques techniques ainsi que les références de chaque composant pour faciliter vos commandes de rechange.

Caractéristiques techniques

Marque	Astralpool
Référence modèle	06469
Volume	15 litres
Type de piscine	Liner
Matériau	ABS blanc traité anti-UV
Débit recommandé	7,5 m³/h
Raccordement aspiration	Filetage intérieur 1''1/2, extérieur 2''
Raccord bonde de fond	Ø 50 mm
Raccord trop-plein	Ø 40 mm
Couvercle	Carré, avec cadre

Installation – Comment utiliser cette vue éclatée ?

Repérez la pièce défectueuse sur le schéma de votre skimmer.
Notez la référence numérique associée (ex. 4402010101 pour le volet).
Commandez la pièce directement sur notre site en utilisant cette référence.

Conseils d'entretien

Nettoyez régulièrement le panier pour éviter les obstructions et garantir un débit optimal.
Vérifiez l'état du volet et du flotteur ; remplacez-les s'ils sont collés ou usés.
Contrôlez les joints d'étanchéité (réf. 4402010407 et 4402010412) et changez-les en cas de fuite.

Pourquoi choisir cette pièce ?

Fabriquée par Astralpool, leader des équipements de piscine, cette pièce détachée d'origine garantit une compatibilité parfaite avec votre skimmer Parker. Sa conception en ABS résistant aux UV et aux chocs assure une longue durée de vie. Remplacez facilement les composants usagés pour retrouver une filtration efficace et une eau limpide.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Skimmer standard 15L grande meurtrière parker LINER (06469)
