Retour aux modèle ASTRALPOOL

ASTRALPOOL

Bonde de fond inox 2" LINER

00275

Réf: 00275

Vue Eclatée - Schéma Téchnique

Vue éclatée Bonde de fond inox 2" LINER – ASTRALPOOL (modèle 00275)

Cette vue éclatée présente l'ensemble des composants de la bonde de fond inox 2" pour liner de la marque ASTRALPOOL, référence 00275. Conçue pour les piscines équipées d'un revêtement liner, elle assure une aspiration efficace en fond de bassin. Le schéma détaille les pièces détachées interchangeables, facilitant le diagnostic et la commande des éléments défectueux.

Caractéristiques techniques

Marque	ASTRALPOOL
Référence modèle	00275
Dimensions bride	Ø ext. 228 mm, Ø int. 198 mm, entraxe 228 mm / 70 mm
Dimensions grille	Ø ext. 231 mm, entraxe 215 mm
Matériau	Inox (acier inoxydable)
Type de piscine	Liner
Raccordement	2" (50 mm)

Installation

Identifiez sur le schéma éclaté la pièce à remplacer (corps, bride, grille ou joints) et notez sa référence.

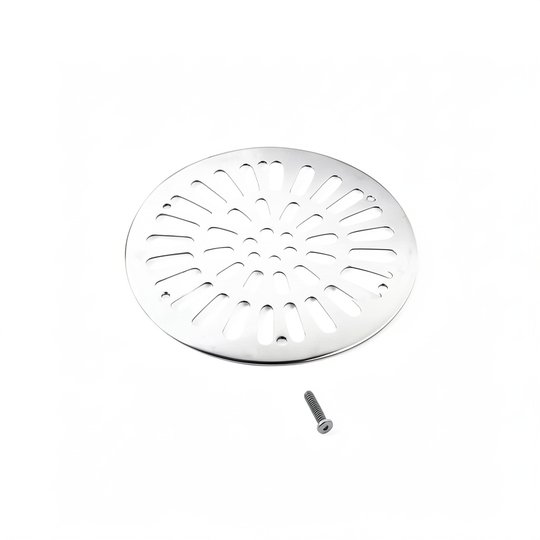

Commandez la pièce correspondante parmi les références listées : 00275R0100 (corps), 4402021501 (bride + joints + vis), 4402021502 (grille + vis) ou 4402021503 (jeu de joints).
Démontez l'ancien composant en retirant les vis (bride) ou en dévissant la grille. Remplacez en respectant l'ordre inverse.

Conseils d'entretien

Nettoyez régulièrement la grille pour éviter l'accumulation de débris et préserver un bon débit d'aspiration.
Vérifiez l'état des joints (réf. 4402021503) lors de chaque vidange saisonnière ; remplacez-les s'ils sont déformés ou fissurés.
Contrôlez visuellement le corps de bonde (réf. 00275R0100) : un choc ou une corrosion peut compromettre l'étanchéité.

Pourquoi choisir cette pièce ?

La bonde de fond inox ASTRALPOOL allie robustesse et résistance à la corrosion, idéale pour les piscines traitées au chlore ou au sel. Sa conception modulaire permet de remplacer chaque élément individuellement, réduisant les coûts de maintenance. En choisissant des pièces d'origine référencées (00275), vous garantissez une compatibilité parfaite et une longévité optimale de votre équipement.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Bonde de fond inox 2" LINER (00275)

N° 1 1 produit

N° 1
