Retour aux modèle LAGHETTO
LAGHETTO

Piscine hors-sol PLAYA 2 version hydro et chauffage

67344
Réf: 67344

Vue Eclatée - Schéma Téchnique

Piscine hors-sol PLAYA 2 version hydro et chauffage

Vue eclatee Piscine hors-sol LAGHETTO PLAYA 2 version hydro et chauffage (Ref. 67344)

Cette vue eclatee presente l ensemble des composants de la minipiscine LAGHETTO PLAYA 2 dans ses versions equipées du systeme hydro (bubbles) et du chauffage. Utilisez ce schema officiel pour reperer rapidement chaque piece et commander les pieces detachees d origine LAGHETTO necessaires a la maintenance de votre bassin. Retrouvez notamment les panneaux de structure, le liner, le systeme de filtration, le rechauffeur electrique 2kW, le coffret de commande et la visserie.

Caracteristiques techniques
MarqueLAGHETTO
Reference modele67344
TypePiscine hors-sol version hydro et chauffage
Dimensions exterieures320 x 220 x 70 cm
Dimensions interieures (miroir d eau)240 x 180 x 55 cm
Volume d eauEnviron 2000 L
Materiau structureAcier inox AISI 304 et acier galvanise peint epoxy
Revetement exterieurFibres synthetiques tresses type rattan sur cadre aluminium
Revetement interieurLiner en polyester et polymeres haute resistance (PVC arme Trevira)
Chauffage electrique2 kW, elevation de temperature garantie +15°C

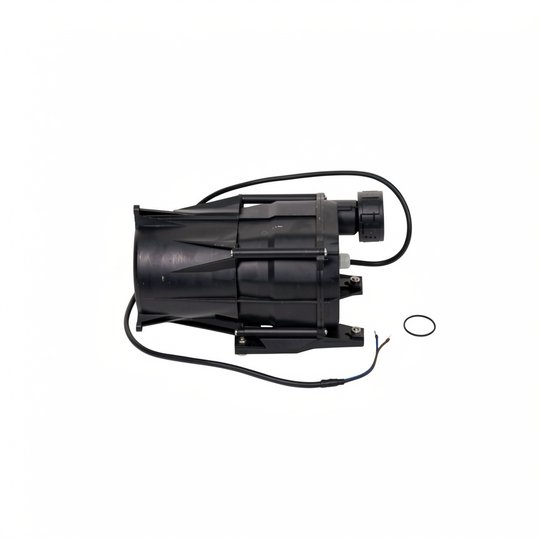

Systeme hydroSoufflerie air blower 700 W avec buses de massage

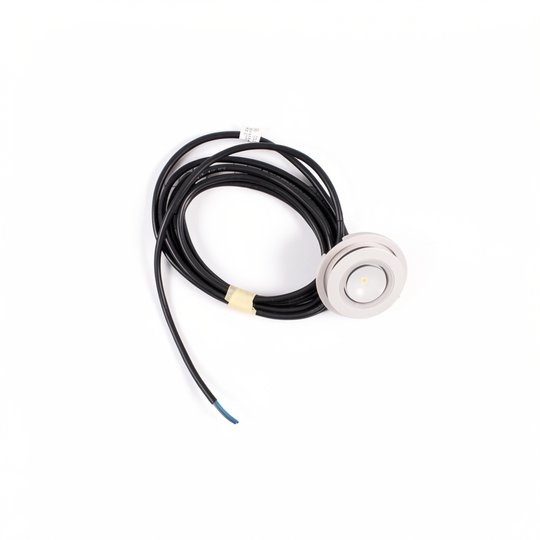

EclairageProjecteur LED 12V blanc
Installation et commande des pieces
  1. Consultez le schema eclate ci-dessous ou sur la page produit pour reperer visuellement la piece defectueuse (panneau, joint, pompe, carte electronique, etc.).
  2. Identifiez sa designation et sa reference dans la legende du schema, puis retrouvez-la dans la liste des pieces detachees disponibles. Chaque piece est associee a un code produit (ex : 4411040000, 11139BP202, PLACRISCPLA2C) pour une commande sans erreur.
  3. Ajoutez la piece a votre panier en verifiant qu il s agit bien de la version hydro et chauffage de la Playa 2. En cas de doute, la reference modele 67344 est inscrite sur la plaque signaletique de votre equipement.
Conseils d entretien

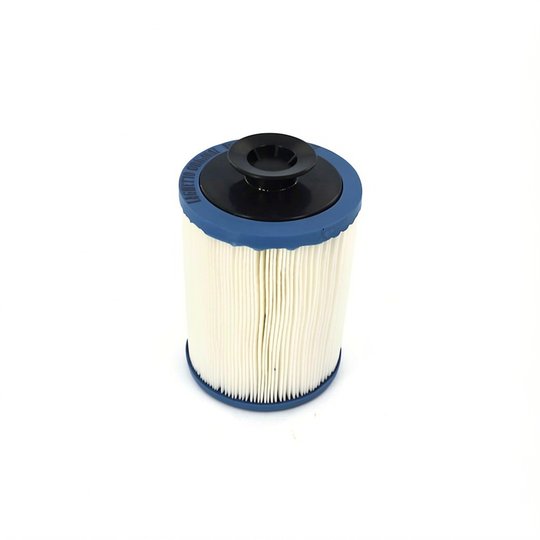

  • Entretien du systeme de filtration : Nettoyez les cartouches filtrantes toutes les 2 semaines en saison. Verifiez l etat du prefiltre du skimmer (ref. 11139BP202) et remplacez les cartouches au moins une fois par an.

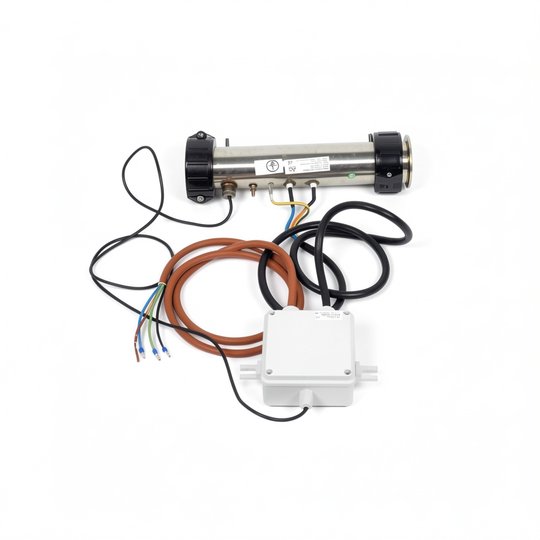

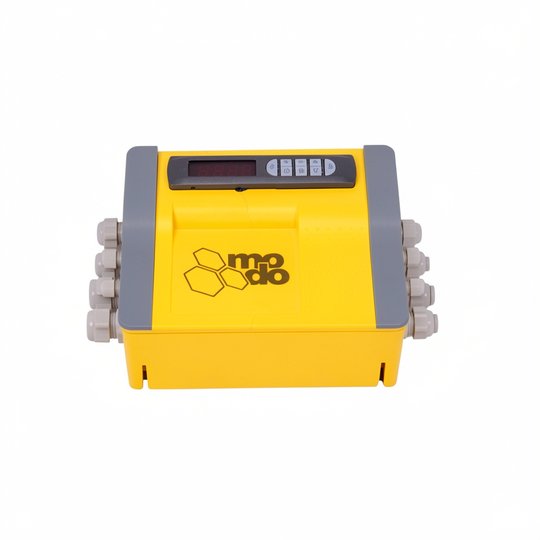

  • Maintenance du chauffage et de l hydro : Avant l hiver, purgez le rechauffeur electrique (ref. PLACRISCPLA2C) et la soufflerie pour eviter le gel. Controlez chaque printemps l etat des buses d hydro et le coffret de commande (ref. 4411040051).

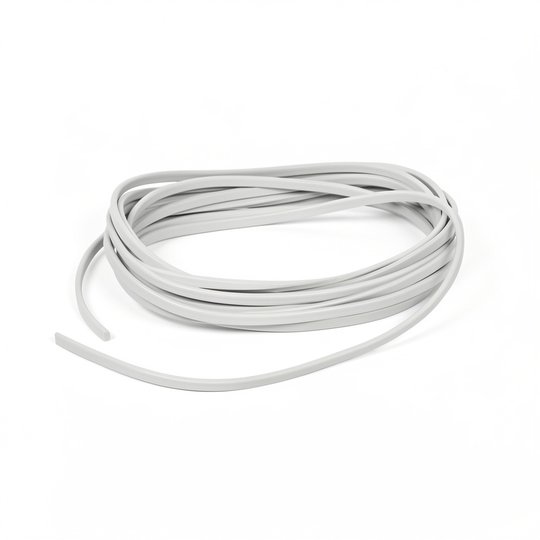

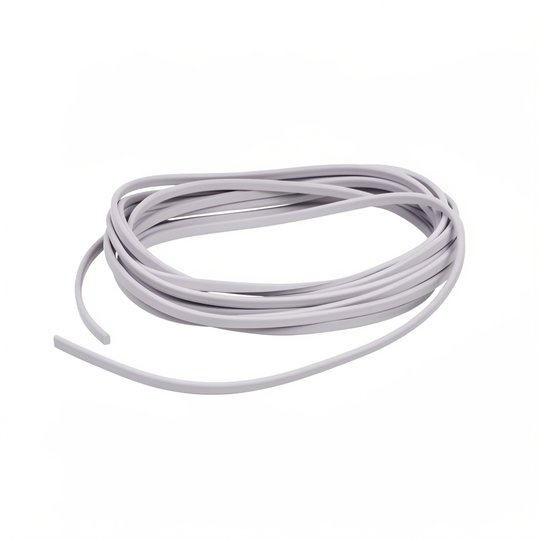

  • Protection du liner et de la structure : Utilisez la couverture d hiver fournie (refs. DVPLAPAC et DVPLAPACG) pour proteger le liner des UV et des debris. Verifiez l etat des joncs de blocage et des profilés alu chaque annee.
Pourquoi choisir cette piece ?

La vue eclatee de la Playa 2 est l outil indispensable pour garantir la longevite de votre minipiscine LAGHETTO. En commandant les pieces detachees d origine, vous conservez les performances du systeme de chauffage et d hydrotherapie, l etanchéite du liner et la solidite de la structure italienne. Chaque composant est concu pour s assembler parfaitement avec votre modele, vous evitant les adaptations hasardeuses et les pannes prematures.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Piscine hors-sol PLAYA 2 version hydro et chauffage (67344)
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 1 produit
N° 6 2 produits alternatifs
N° 7 1 produit
N° 8 1 produit
N° 9 1 produit
N° 10 1 produit
N° 11 1 produit
N° 12 1 produit
N° 13 2 produits alternatifs
N° 14 1 produit
N° 15 1 produit
N° 16 1 produit
N° 17 1 produit
N° 18 1 produit
N° 19 1 produit
N° 20 1 produit
N° 21 1 produit
N° 22 1 produit
N° 23 1 produit
N° 24 1 produit
N° 25 1 produit
N° 26 1 produit
N° 27 1 produit
N° 28 1 produit
N° 29 1 produit
N° 31 1 produit
N° 32 1 produit
N° 33 1 produit
N° 34 1 produit
N° 35 1 produit
N° 36 1 produit
N° 37 1 produit
N° 38 1 produit
N° 39 1 produit
N° 40 1 produit
N° 41 2 produits alternatifs
N° 42 2 produits alternatifs
N° 43 2 produits alternatifs
N° 44 2 produits alternatifs
N° 45 1 produit
N° 46 1 produit
N° 47 1 produit
N° 48 1 produit
N° 49 1 produit
N° 50 1 produit
N° 52 1 produit
N° 53 1 produit
N° 54 1 produit
N° 55 1 produit
N° 56 1 produit
N° 57 1 produit
N° 58 1 produit
N° 59 1 produit
