Retour aux modèle GRE

GRE

Structure piscine ovale imitation bois AMAZONIA H.132

KITPROV7388WO KITPROV6188WO

Réf: KITPROV7388WO

Vue Eclatée - Schéma Téchnique

Structure piscine ovale imitation bois AMAZONIA H.132

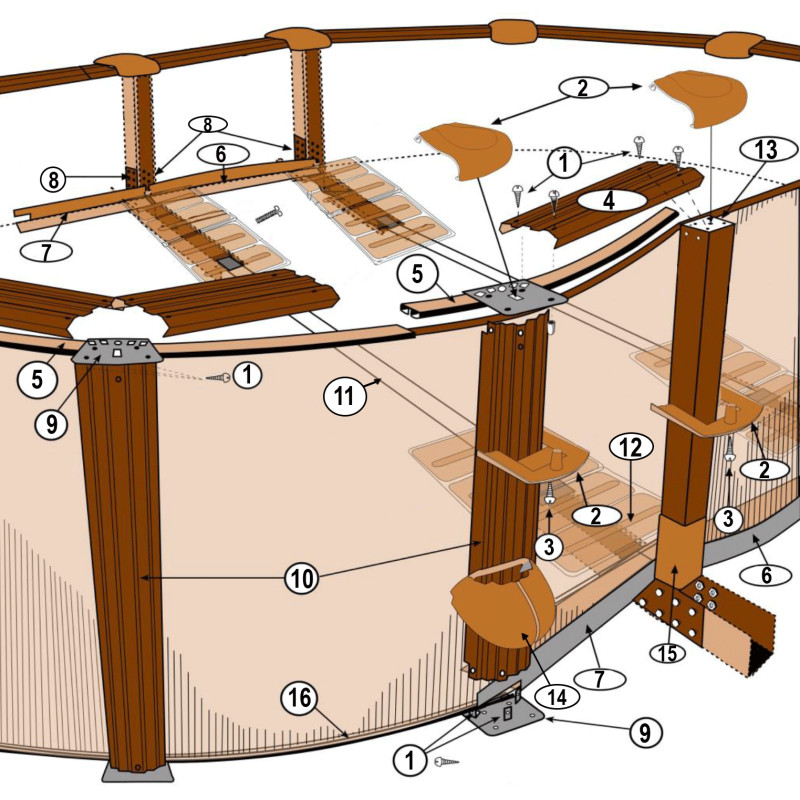

Vue éclatée – Structure piscine ovale GRE Amazonia H.132 (réf. KITPROV7388WO)

Cette vue éclatée vous présente l’intégralité des pièces composant la structure de la piscine hors-sol GRE Amazonia en version ovale 132 cm de hauteur. Adaptée aux modèles KITPROV7388WO (730 x 375 cm) et KITPROV6188WO (610 x 375 cm), elle permet d’identifier chaque élément : panneaux en acier galvanisé imitation bois, margelles, renforts verticaux enterrés, système de fixation Omega, visserie, jonc d’accrochage et protections moulées.

Caractéristiques techniques

Marque	GRE
Référence	KITPROV7388WO
Références équivalentes	KITPROV6188WO (version 610 cm)
Dimensions extérieures (modèle 730)	L 744 x l 399 x H 132 cm
Dimensions intérieures (modèle 730)	L 720 x l 375 x H 130 cm
Dimensions extérieures (modèle 610)	L 634 x l 399 x H 132 cm
Matériau	Acier galvanisé 45/100e, revêtement imitation bois

Installation – Comment utiliser cette vue éclatée

Identifier la pièce : Repérez le numéro ou la zone correspondante sur le schéma de la vue éclatée.
Consulter la liste des pièces : Associez le numéro à la référence exacte (ex. ALETA04P, CINCHA739, etc.) dans la nomenclature fournie.
Commander : Rendez-vous sur la fiche produit de chaque référence pour vérifier la disponibilité et ajouter au panier.
Remplacer : Suivez les indications de montage pour déposer l’ancienne pièce et installer la neuve (dépose du liner si nécessaire pour les panneaux).

Conseils d’entretien de la structure

Inspectez les panneaux : Vérifiez deux fois par an l’absence de corrosion ou de déformation sur les tôles en acier galvanisé.
Contrôlez les fixations : Serrez régulièrement les boulons des margelles et des renforts enterrés pour éviter tout jeu.
Nettoyez les profils : Utilisez un chiffon doux et de l’eau savonneuse pour les parties en PVC (caches margelles, protections).
Protégez le liner : Veillez à ce que le jonc d’accrochage soit en bon état pour maintenir le liner correctement.

Pourquoi choisir ces pièces d’origine ?

Chaque composant de la vue éclatée est une pièce détachée d’origine GRE, conçue pour s’adapter parfaitement à la structure Amazonia. Vous garantissez ainsi la solidité et l’étanchéité de votre piscine tout en conservant l’esthétique imitation bois. Des renforts aux vis de fixation, ces éléments certifiés assurent une durabilité maximale et un montage sans surprise.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
