Retour aux modèle ZODIAC

ZODIAC

Baracuda G4

W69991

Réf: W69991

Vue Eclatée - Schéma Téchnique

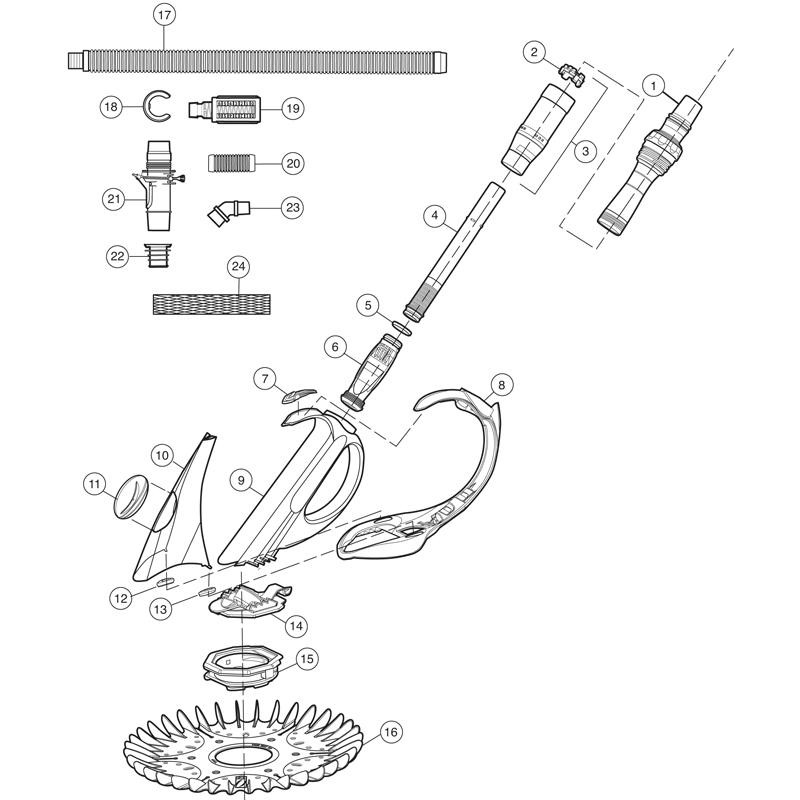

Vue éclatée du robot Baracuda G4 – Zodiac

Cette vue éclatée présente l'ensemble des pièces détachées du nettoyeur automatique de piscine Baracuda G4 (réf. W69991). Grâce à ce schéma technique, retrouvez facilement chaque composant : diaphragme, cassette, tuyaux, vannes de régulation, contrepoids, etc. Le Baracuda G4 est un robot hydraulique sur aspiration, compatible avec les pompes de filtration d'au moins 0,75 CV.

Caractéristiques techniques

Marque	Zodiac
Référence	W69991
Type	Robot hydraulique sur aspiration
Dimensions (L x P x H)	45 x 43 x 36 cm
Puissance pompe min.	0,75 CV (3/4 CV)
Largeur de nettoyage	40 cm

Installation – Utilisation de la vue éclatée

Repérez la pièce défectueuse en consultant le schéma ci-dessus. Comparez avec votre robot pour identifier le composant à remplacer.
Notez le numéro de référence indiqué à côté de la pièce sur la vue éclatée (ex. W69698 pour le diaphragme).
Commandez la pièce directement sur notre site en utilisant la référence relevée. Livraison rapide et pièces d'origine garanties.

Conseils d'entretien

Inspectez régulièrement le diaphragme (réf. W69698 ou W69698P). Un diaphragme usé réduit l'efficacité du robot. Remplacez-le dès les premiers signes de faiblesse.
Nettoyez la cassette de diaphragme (réf. W83355) après chaque saison pour éviter l'accumulation de débris.
Vérifiez l'état des tuyaux et des contrepoids (réf. W83353P). Remplacez toute section endommagée pour garantir une bonne circulation.
Utilisez le piège à feuilles (réf. W37110) pour protéger le circuit de filtration des gros débris.

Pourquoi choisir cette pièce ?

Les pièces détachées Zodiac d'origine sont conçues sur mesure pour votre Baracuda G4. Elles assurent un maintien des performances de nettoyage, une longue durée de vie et une compatibilité parfaite avec votre équipement. En optant pour des pièces certifiées, vous préservez l'efficacité de votre robot et évitez les pannes précoces.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Baracuda G4 (W69991)
