Retour aux modèle ZODIAC

ZODIAC

Baracuda SUPER G+

W01979

Réf: W01979

Vue Eclatée - Schéma Téchnique

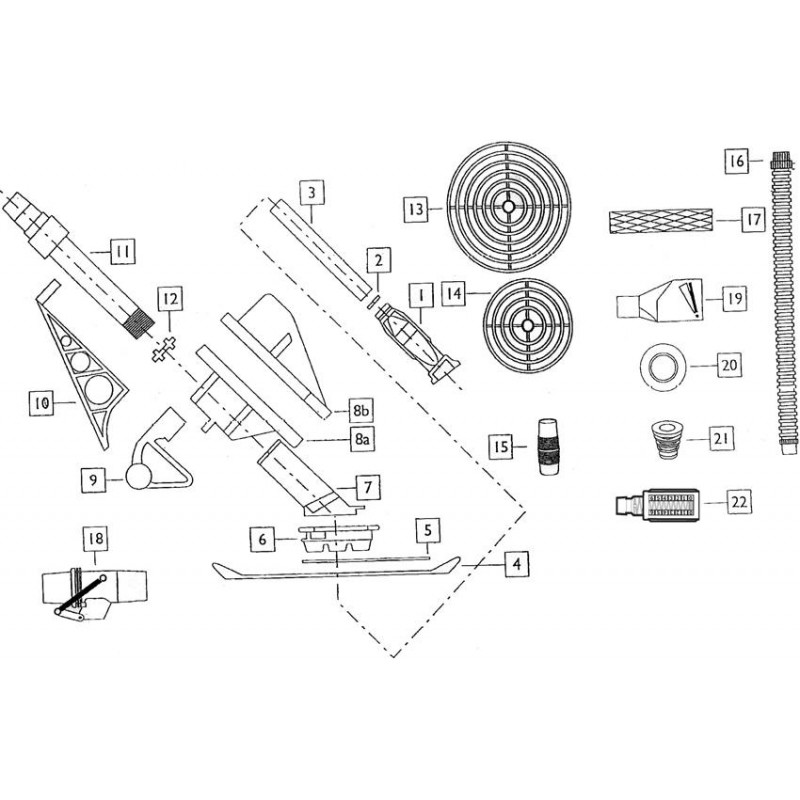

Vue éclatée ZODIAC Baracuda SUPER G+ - Réf. W01979

La vue éclatée du Baracuda SUPER G+ est un schéma technique indispensable pour l'entretien et la réparation de votre robot nettoyeur de piscine. Elle présente l'assemblage complet de l'appareil avec les références de toutes les pièces détachées d'origine ZODIAC. Que vous ayez besoin de remplacer un diaphragme, une roue, un tuyau ou le piège à feuilles, cette vue vous permet d'identifier visuellement chaque composant et de commander la pièce exacte.

Caractéristiques techniques

Marque	ZODIAC
Référence robot	W01979
Type d'équipement	Robot hydraulique

Installation : comment utiliser cette vue éclatée ?

Localisez la pièce défectueuse sur le schéma en vous référant à l'apparence et à la position.

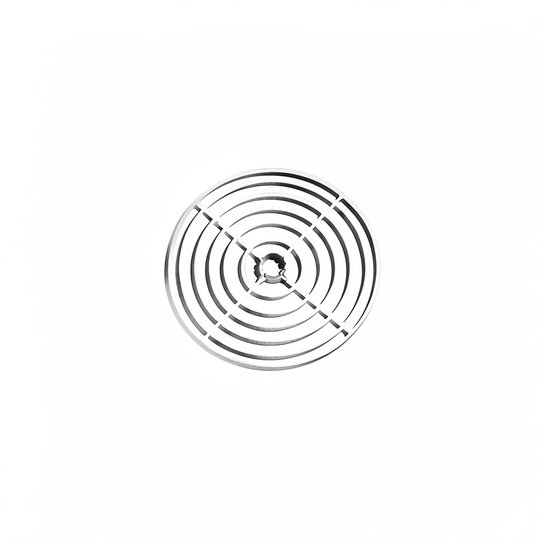

Relevez le numéro de référence indiqué à côté de la pièce (ex. W69760 pour le diaphragme, W45110P pour la grande roue).
Commandez la pièce avec sa référence exacte pour garantir la compatibilité et le fonctionnement optimal de votre robot.
Consultez la notice de montage pour les étapes de démontage et remplacement (branchement sur skimmer ou prise balai, réglage du débit, etc.).

Conseils d'entretien

Nettoyez régulièrement le piège à feuilles (réf. W37110) pour éviter l'obstruction et maintenir une aspiration efficace.
Vérifiez l'usure du diaphragme (réf. W69760) tous les 3 à 5 ans ; un diaphragme usé réduit les performances du robot.
Contrôlez les contrepoids (réf. W70110P, W83352P) pour que le tuyau reste immergé et que le robot adhère bien au fond.
Nettoyez ou remplacez le filtre de protection du tuyau (réf. W33900P) si vous constatez une perte de débit.

Pourquoi choisir cette pièce ?

Avoir une vue éclatée d'origine ZODIAC vous garantit de retrouver toutes les références exactes de votre Baracuda SUPER G+ en un coup d'œil. Plus besoin de chercher des numéros sur des pièces usées : le schéma vous guide dans l'identification et la commande. Un outil simple et fiable pour prolonger la durée de vie de votre robot.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Baracuda SUPER G+ (W01979)
