Retour aux modèle ZODIAC

ZODIAC

Baracuda MANTA II

W69990

Réf: W69990

Vue Eclatée - Schéma Téchnique

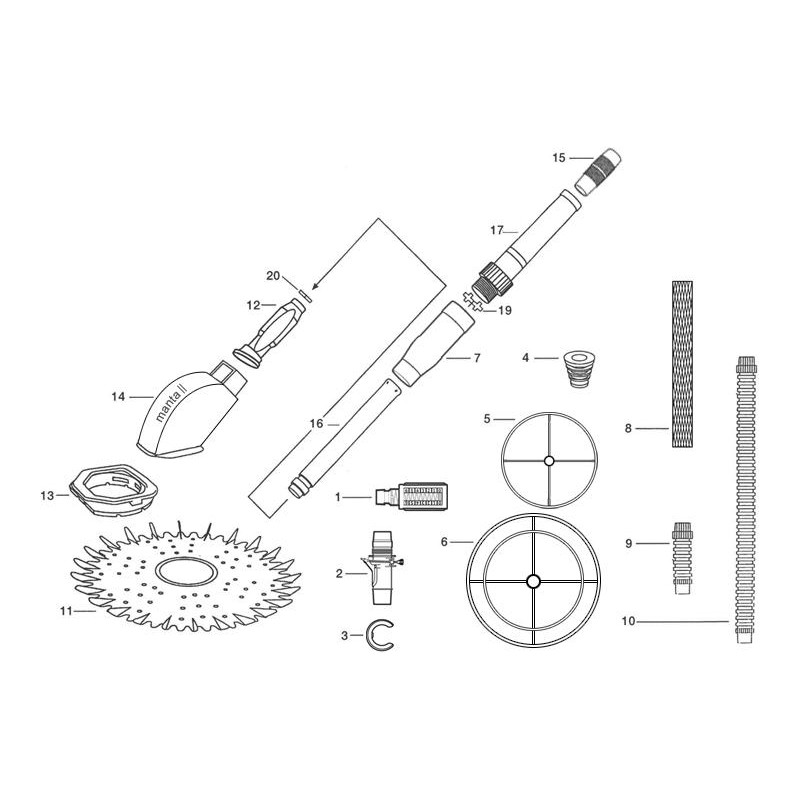

Vue éclatée du robot Zodiac Baracuda Manta II (W69990)

La vue éclatée du Baracuda Manta II vous présente l’ensemble des pièces détachées de ce robot nettoyeur hydraulique de la marque Zodiac. Idéale pour le dépannage ou la maintenance préventive, elle vous permet de localiser chaque composant et de commander la pièce adaptée grâce à sa référence d’origine.

Caractéristiques techniques

Marque	Zodiac
Modèle	Baracuda Manta II
Référence d’origine	W69990
Type	Robot hydraulique (aspiration)

Installation

Identifiez la pièce sur la vue éclatée à l’aide des numéros de repère.
Reportez la référence indiquée pour chaque composant (ex. W45905P, W46105P…) et commandez-la directement.
Après réception, remplacez la pièce usagée en respectant le sens de montage indiqué sur le schéma.

Conseils d entretien

Nettoyez régulièrement le diaphragme (réf. W81710P) pour éviter les obstructions et maintenir une aspiration optimale.
Vérifiez l’état des roues déflectrices (petite roue W45905P, grande roue W46105P) et remplacez-les si elles sont usées ou fissurées.
Contrôlez les tuyaux (jeu de 6 x 1 m W69100, tuyau flexible W34205P) pour détecter d’éventuelles fuites ou perforations.
Nettoyez le filet de protection (W33900P) pour éviter l’accumulation de débris.

Pourquoi choisir cette pièce ?

Cette vue éclatée regroupe l’intégralité des pièces détachées d’origine Zodiac pour le Baracuda Manta II. En commandant via ce schéma, vous bénéficiez de composants parfaitement adaptés à votre robot, garantissant une remise en état fiable et une longévité accrue de votre nettoyeur de piscine.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Baracuda MANTA II (W69990)
