Retour aux modèle ZODIAC
ZODIAC

XA 2010, XA 2030, XA 2045, XA 2095

WR000332 WR000334 WR000378 WR000474
Réf: WR000332

Vue Eclatée - Schéma Téchnique

XA 2010, XA 2030, XA 2045, XA 2095

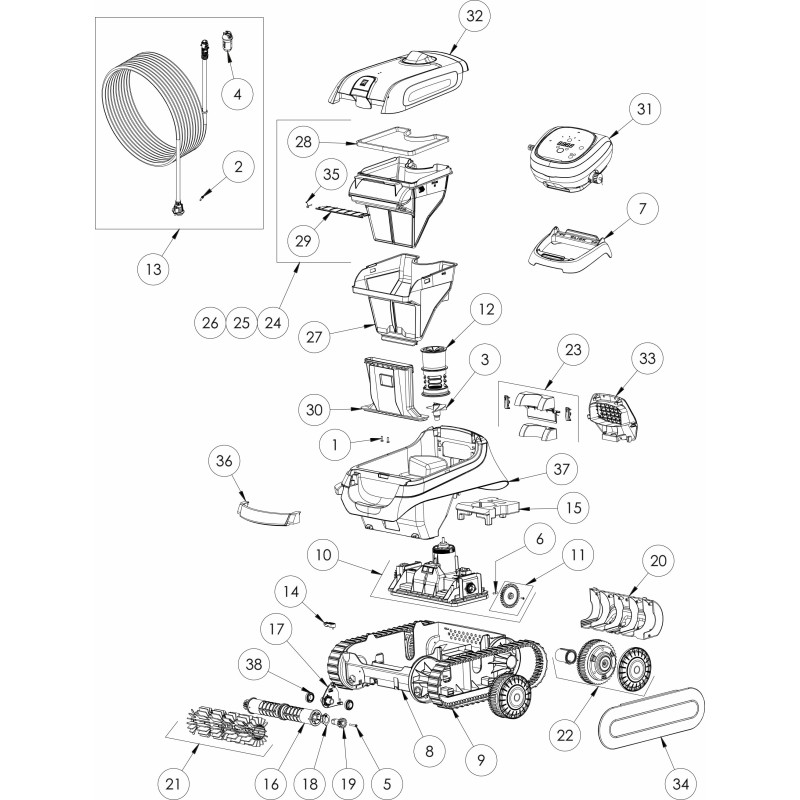

Vue éclatée des robots électriques Zodiac XA 2010, XA 2030, XA 2045 et XA 2095

Cette vue éclatée regroupe l'ensemble des pièces détachées des robots nettoyeurs de piscine Zodiac XA (modèles XA 2010, XA 2030, XA 2045 et XA 2095). Que vous possédiez la référence WR000332, WR000334, WR000378 ou WR000474, ce schéma vous aide à localiser avec précision le composant défectueux. Du boîtier de commande au câble flottant en passant par le bloc moteur, chaque pièce est numérotée et associée à sa référence d'origine pour une commande sans erreur.

Caractéristiques techniques
MarqueZodiac
Modèles concernésXA 2010, XA 2030, XA 2045, XA 2095
Références produitWR000332, WR000334, WR000378, WR000474
Type d'appareilRobot électrique de piscine (enterrée ou hors-sol à parois rigides)
Dimensions (L x l x h)43 x 40 x 30 cm (selon modèle)
MatériauxPlastique technique, caoutchouc, composants électroniques
Installation – Commande de pièces
  1. Identifiez la pièce sur le schéma éclaté en repérant son numéro et sa référence Zodiac (ex : R0895800 pour le câble flottant 15 m, R0898900 pour le boîtier de commande Type 4).
  2. Commandez directement la pièce détachée correspondante via notre site. Toutes les références listées (R0516700, R0895100, R0898500…) sont disponibles.
Conseils d'entretien
  • Nettoyez le filtre après chaque utilisation : retirez le bac filtrant par le dessus, rincez-le à l'eau claire pour maintenir une aspiration optimale.
  • Vérifiez les brosses en hélice : retirez les cheveux ou débris enroulés afin d'éviter l'usure prématurée du moteur.
  • Stockez le robot à l'abri du gel en hiver : videz l'eau du filtre et rangez l'appareil dans un local sec, câble et boîtier de commande inclus.
Pourquoi choisir cette vue éclatée ?

Ce schéma officiel Zodiac vous offre une vision complète de votre robot nettoyeur. Chaque pièce est référencée avec son code constructeur, ce qui élimine les risques d'erreur lors de votre commande. Accédez en un clin d'œil à la pièce exacte dont vous avez besoin et prolongez la durée de vie de votre équipement.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 1 produit
N° 6 1 produit
N° 7 1 produit
N° 8 1 produit
N° 9 1 produit
N° 10 1 produit
N° 11 1 produit
N° 12 1 produit
N° 13 1 produit
N° 14 1 produit
N° 15 1 produit
N° 16 1 produit
N° 17 1 produit
N° 18 1 produit
N° 19 1 produit
N° 20 1 produit
N° 21 1 produit
N° 22 1 produit
N° 23 1 produit
N° 24 1 produit
N° 25 1 produit
N° 26 1 produit
N° 27 1 produit
N° 28 1 produit
N° 29 1 produit
N° 30 1 produit
N° 31 1 produit
N° 32 1 produit
N° 33 1 produit
N° 34 1 produit
N° 35 1 produit
N° 36 4 produits alternatifs
N° 37 3 produits alternatifs
N° 38 1 produit
