Retour aux modèle ZODIAC
ZODIAC
Tornax type OT
WR000094
Réf: WR000094

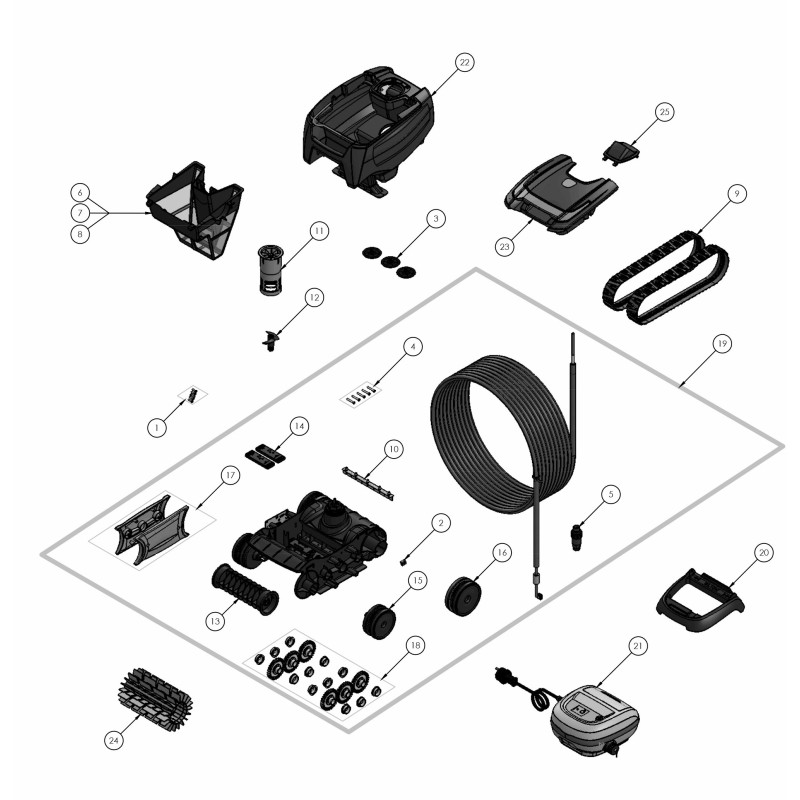

Vue Eclatée - Schéma Téchnique
Vue éclatée Tornax OT – Robot de piscine ZODIAC
La vue éclatée du Tornax type OT vous offre une représentation complète et claire de l'ensemble des pièces qui composent ce nettoyeur de piscine électrique. Que vous possédiez le modèle OT 2100 (WR000094) ou le OT 3200 (WR000096), ce schéma vous permet de localiser rapidement chaque élément, de la pompe d'aspiration aux chenilles de déplacement. Un outil indispensable pour diagnostiquer une panne ou remplacer une pièce usée sans perdre de temps.
Caractéristiques techniques
| Marque | ZODIAC |
| Modèles concernés | OT 2100 (WR000094) / OT 3200 (WR000096) |
| Poids | 5,5 kg |
| Câble électrique | 14 m (OT2100) / 16,5 m (OT3200) |
| Filtre | Panier 3 L – maille 100 µ |
Installation & identification des pièces
- Repérez la pièce défectueuse sur le schéma éclaté à l’aide des numéros de référence.
- Notez la référence ZODIAC (exemple : R0766200 pour l’hélice) et commandez la pièce d’origine correspondante.
- Remplacez la pièce en suivant le sens de montage indiqué sur la vue éclatée – aucun outillage spécial n’est requis.
Conseils d'entretien
- Nettoyez le filtre après chaque utilisation pour maintenir une aspiration optimale. Ouvrez le couvercle transparent et videz le panier sous un filet d’eau.
- Vérifiez régulièrement l’état des chenilles et remplacez‑les tous les deux ans environ pour éviter tout glissement sur les parois.
- Inspectez l’hélice d’entraînement (réf. R0766200) : un défaut de rotation provoque des comportements erratiques du robot.
Pourquoi choisir cette vue éclatée ?
Gagnez du temps et de l’argent en identifiant vous‑même la pièce défaillante. La vue éclatée ZODIAC Tornax OT vous évite les allers‑retours chez le revendeur et vous assure de commander exactement la référence qu’il vous faut. Un outil de maintenance clair, précis et 100 % adapté à votre robot.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
