Retour aux modèle ZODIAC
ZODIAC
Vortex type OV
WR000022 WR000024 WR000076 WR000147 WR000072 WR000026 WR000152 WR000077 WR000162 WR000169 WR000223
Réf: WR000022

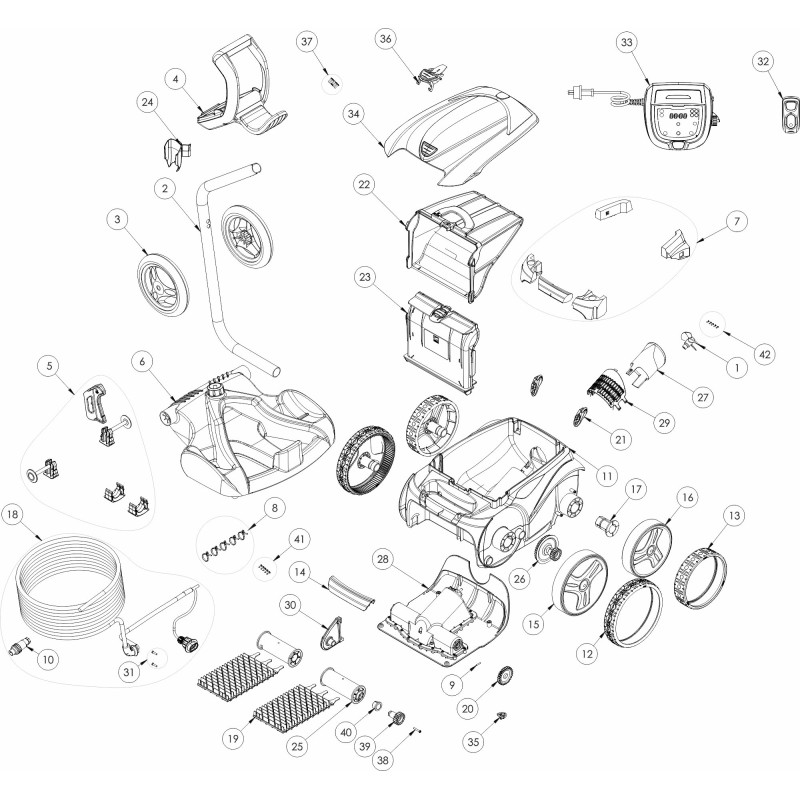

Vue Eclatée - Schéma Téchnique
Vue éclatée du robot Zodiac Vortex type OV
Cette vue éclatée vous présente l’ensemble des pièces détachées du robot électrique de piscine Zodiac Vortex type OV. Elle couvre les modèles OV3300, OV3400, OV3480, OV3500, OV3505, OV3510 et leurs déclinaisons (références WR000022, WR000024, WR000076, WR000147, WR000072, WR000026, WR000152, WR000077, WR000162, WR000169, WR000223). Grâce à ce schéma détaillé, identifiez rapidement le composant défectueux et commandez la pièce adaptée pour remettre votre robot en parfait état de fonctionnement.
Caractéristiques techniques
| Marque | Zodiac |
| Équipement | Robot électrique Vortex type OV |
| Références modèles concernés | WR000022, WR000024, WR000076, WR000147, WR000072, WR000026, WR000152, WR000077, WR000162, WR000169, WR000223 |
| Dimensions du robot (L × l × H) | 43 × 48 × 27 cm |
| Poids du robot | 9,5 kg |
| Matériau principal | Plastique technique (polypropylène) |
| Capacité du bac filtrant | 5 L |
| Finesse de filtration | 100 microns |
| Longueur de câble | 18 m |
| Puissance absorbée | 150 W |
Installation – Utilisation de la vue éclatée
- Identifiez votre modèle : notez la référence inscrite sur l’étiquette du robot (ex. WR000024).
- Repérez la pièce sur le schéma éclaté : chaque composant est numéroté et associé à une référence Zodiac (ex. R0589102 pour la coque complète).
- Commandez la pièce directement en utilisant la référence indiquée – nos pièces sont 100% compatibles avec votre robot.
Conseils d’entretien
- Nettoyez le filtre après chaque cycle pour maintenir une aspiration optimale et éviter le colmatage.
- Rincez le robot à l’eau claire après usage, surtout si l’eau contient du chlore ou des produits chimiques. Ne pas utiliser de solvant.
- Vérifiez les brosses et les pneus régulièrement et remplacez-les si usés pour préserver l’efficacité du nettoyage.
- Stockez le robot à l’abri du soleil et du gel pour prolonger sa durée de vie.
Pourquoi choisir cette pièce ?
Les pièces détachées d’origine Zodiac sont conçues sur mesure pour les robots Vortex type OV : ajustement parfait, mêmes matériaux et performances que les composants d’origine. En utilisant des pièces authentiques, vous préservez la fiabilité de votre robot et évitez les pannes prématurées. La vue éclatée vous garantit une identification sans erreur pour une réparation rapide et efficace.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
