ZODIAC

T3

W70674
Réf: W70674

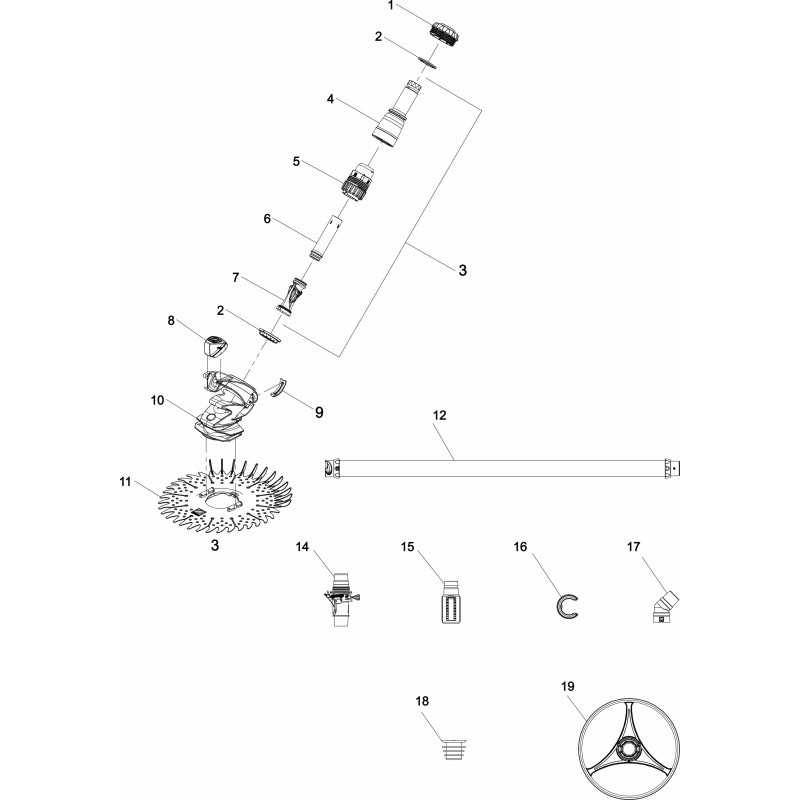

Vue Eclatée - Schéma Téchnique

T3

Vue éclatée du robot hydraulique Zodiac T3 (W70674)

Le Zodiac T3 est un robot de piscine hydraulique conçu pour le nettoyage du fond des bassins enterrés et hors-sol à parois rigides, jusqu'à 9 x 5 mètres. Il utilise l'énergie de votre pompe de filtration (minimum 0,5 CV) pour aspirer les débris fins et moyens. Grâce à son système DiaCyclone, il bénéficie d'une aspiration augmentée de 40 %, et ses disques à ailerons lui offrent une mobilité aléatoire optimale. Cette vue éclatée vous permet d'identifier précisément chaque pièce détachée (références Zodiac d'origine) pour faciliter la réparation et l'entretien de votre appareil.

Caractéristiques techniques
MarqueZodiac
Référence modèleW70674
Type de robotHydraulique (nettoyage fond)
Dimensions (L x P x H)41 x 36 x 28 cm
Poids1,2 kg
MatériauABS et polypropylène renforcé
Largeur de nettoyage30 cm
Vitesse de déplacement6,5 m/min
Cycle de nettoyage recommandé3 x 2 heures (soit 6 h de filtration)
Puissance pompe min.0,5 CV
Longueur de tuyau10 sections de 1 m (raccords Twist Lock)
Installation – Comment utiliser la vue éclatée
  1. Identifiez la pièce défectueuse sur le schéma de la vue éclatée (corps, disque, tuyau, diaphragme, roue anti-blocage, vanne de débit, etc.).
  2. Relevez la référence Zodiac indiquée à côté du repère (exemple : W70715 pour un jeu de tuyaux, W70244 pour le diaphragme, etc.).
  3. Commandez la pièce en utilisant cette référence dans notre boutique. Toutes les pièces listées sont d’origine Zodiac, garantissant un montage parfait et des performances identiques au neuf.
Conseils d’entretien
  • Nettoyez le filtre de la pompe après chaque cycle : le Zodiac T3 aspire les débris directement dans le panier préfiltre de votre filtration. Un préfiltre encrassé réduit l’efficacité du robot.
  • Inspectez les tuyaux Twist Lock régulièrement : vérifiez l’absence de fissures, de déformations ou de fuites d’air au niveau des joints. Remplacez toute section endommagée.
  • Vérifiez le diaphragme DiaCyclone tous les 6 mois : une membrane usée ou percée diminue l’aspiration de 40 %. La référence de remplacement est W70244.
  • Contrôlez la roue anti-blocage (réf. W70718) : assurez-vous qu’elle tourne librement et qu’elle n’est pas obstruée par des débris.
Pourquoi choisir cette pièce ?

Les pièces détachées d’origine Zodiac sont conçues sur mesure pour le T3 : matériaux résistants aux produits chimiques et aux UV, tolérances exactes pour un assemblage sans jeu. Opter pour une pièce d’origine, c’est préserver l’efficacité du diaphragme DiaCyclone, la mobilité des disques à ailerons et la longévité du robot. Évitez les contrefaçons qui peuvent endommager votre pompe de filtration ou réduire la couverture de nettoyage.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
T3 (W70674)
Filtrer par N° :
N° 1 1 produit
N° 2 1 produit
N° 3 1 produit
N° 4 1 produit
N° 5 1 produit
N° 6 1 produit
N° 8 1 produit
N° 9 1 produit
N° 10 1 produit
N° 11 1 produit
N° 12 1 produit
N° 14 1 produit
N° 15 1 produit
N° 17 1 produit
N° 19 1 produit
