ZODIAC

T5 duo

W78046
Réf: W78046

Vue Eclatée - Schéma Téchnique

T5 duo

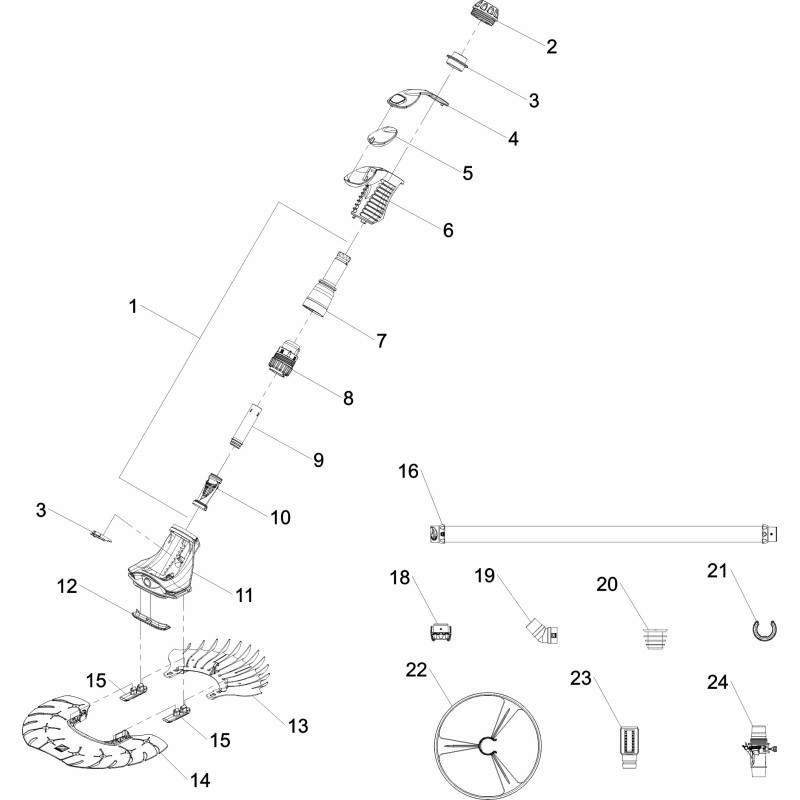

Vue éclatée du robot hydraulique Zodiac T5 Duo (W78046)

Cette vue éclatée détaille l'intégralité des pièces détachées d'origine pour le robot de piscine Zodiac T5 Duo (réf. W78046). Conçu pour les piscines enterrées ou hors-sol jusqu'à 12x6 m, ce modèle hydraulique intègre les technologies DiaCyclone et Duo Traction Control. Le schéma ci-dessous vous permet de localiser rapidement chaque composant : disques avant/arrière, flotteur, diaphragme, tuyaux Twist Lock, pare-chocs, connecteurs, etc., avec les références exactes pour commander.

Caractéristiques techniques
MarqueZodiac
RéférenceW78046
TypeRobot hydraulique à disques (fond + parois)

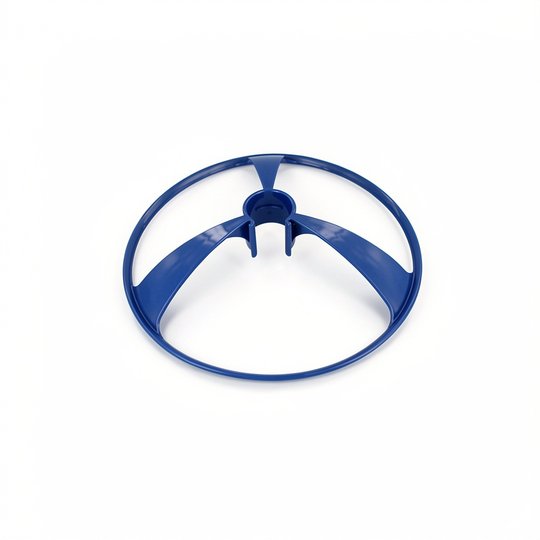

Technologies intégréesDiaCyclone (+40% aspiration), Duo Traction Control, roue anti-blocage, raccords Twist Lock
Dimensions (L x P x H)44 x 43 x 22 cm
Poids1,4 kg
Longueur de tuyau12 m (12 sections Twist Lock de 1 m)
Puissance pompe min.0,75 CV
Installation - Comment utiliser la vue éclatée
  1. Identifiez la pièce sur le schéma : repérez visuellement le composant à remplacer (disque, joint, tuyau, etc.) sur la vue éclatée ; chaque élément est associé à un numéro de repère.
  2. Notez la référence : utilisez le tableau ou la légende pour trouver la référence exacte (ex. W78106 pour le disque avant, W78055 pour le jeu de 6 tuyaux, etc.).
  3. Commandez en ligne : ajoutez la pièce au panier en vérifiant sa disponibilité ; vous recevrez un composant 100% d'origine Zodiac.
Conseils d entretien

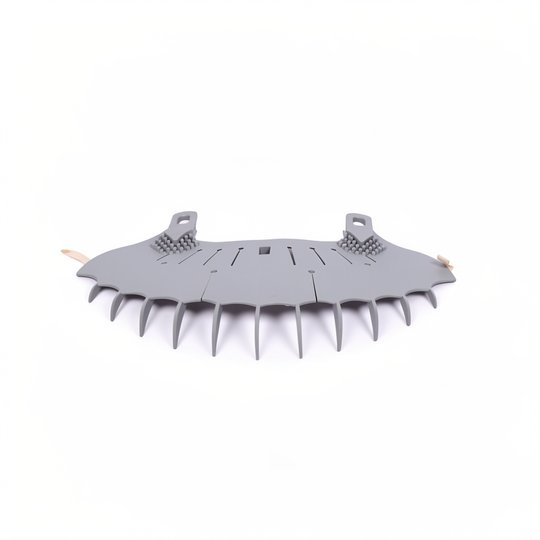

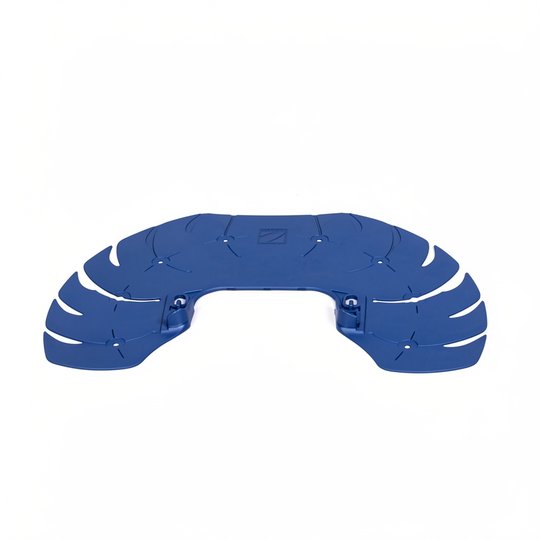

  • Vérifiez régulièrement l'état des disques : disques avant (W78106) et arrière (W78107) doivent être exempts d'usure excessive pour garantir une bonne adhérence et efficacité de nettoyage.
  • Nettoyez le diaphragme DiaCyclone (W73010P) : retirez les débris éventuels pour maintenir une aspiration maximale ; un diaphragme obstrué réduit la performance du robot.
  • Inspectez les tuyaux Twist Lock (W78055) : vérifiez que les raccords ne fuient pas et que les sections ne sont pas percées ; remplacez toute section endommagée pour éviter une perte d'aspiration.
Pourquoi choisir cette vue éclatée ?

Cette vue éclatée officielle vous offre une cartographie complète et précise de votre robot Zodiac T5 Duo. Chaque pièce est identifiée par sa référence d'origine, ce qui vous garantit une compatibilité parfaite et une installation facilitée. Que vous effectuiez une réparation ponctuelle ou une maintenance préventive, ce schéma est l'outil indispensable pour commander les bonnes pièces détachées et prolonger la durée de vie de votre nettoyeur de piscine.

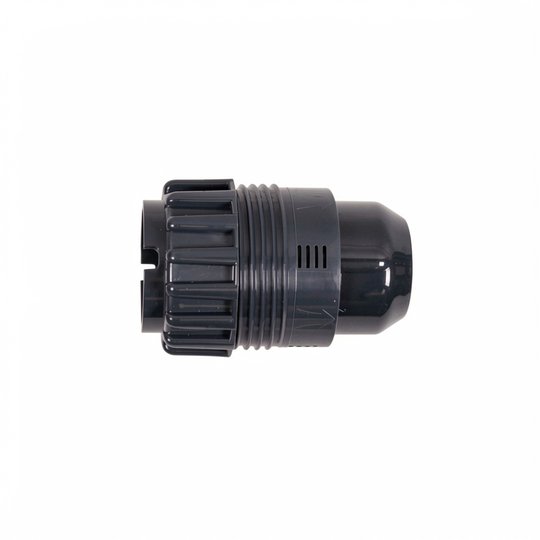

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
T5 duo (W78046)
