Retour aux modèle ZODIAC
ZODIAC
MX8 PRO
WS000020
Réf: WS000020
Vue Eclatée - Schéma Téchnique

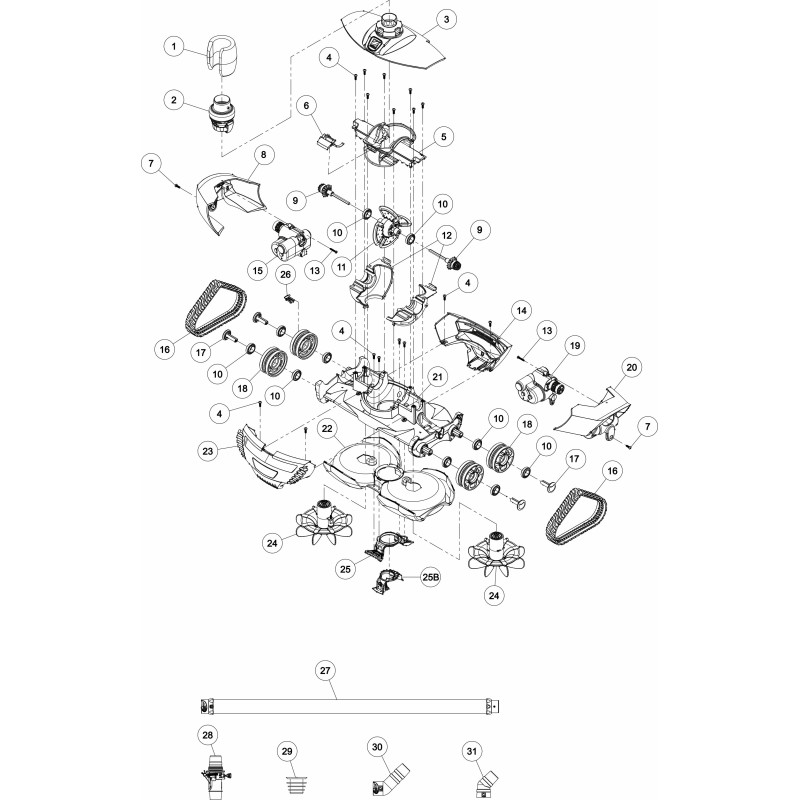

Vue éclatée du robot hydraulique ZODIAC MX8 PRO
La vue éclatée du MX8 PRO de ZODIAC vous offre une représentation complète et détaillée de ce robot hydraulique pour piscine. Ce schéma technique vous permet d'identifier rapidement chaque composant, des panneaux latéraux (A, B, C, R) aux organes internes comme le logement moteur ou le régulateur de débit. Idéal pour l'entretien et la réparation, il facilite la localisation des pièces d'usure comme les chenilles (W79025) ou les roues (W79066).
Caractéristiques techniques
| Marque | ZODIAC |
| Référence | WS000020 |
| Modèles concernés | MX8 PRO, MX8, MX8 Elite, MX9 |
| Type | Robot hydraulique sur aspiration (suction cleaner) |
| Utilisation | Piscine enterrée, toutes surfaces (béton, liner, fibre, carrelage) |
Installation
- Repérez la pièce sur le schéma éclaté grâce aux numéros associés à chaque composant.
- Identifiez la référence correspondante dans la liste des pièces détachées MX8 PRO (ex : W79025 pour la chenille, W79018 pour le capot supérieur).
- Commandez la pièce par sa référence unique. Utilisez le numéro de repère pour vérifier la compatibilité avec votre modèle.
Conseils d entretien
- Nettoyez régulièrement les chenilles et les roues (W79025, W79066) pour éviter l'accumulation de débris qui réduit l'adhérence et l'efficacité du nettoyage.
- Inspectez visuellement le capot et les joints (W79018, W79032P) tous les mois. Un joint usé peut entraîner une perte d'aspiration.
- Après chaque utilisation, videz le panier de votre skimmer et vérifiez que la vanne de réglage de débit (W79021) ne soit pas obstruée.
Pourquoi choisir cette vue éclatée ?
Ce schéma éclaté MX8 PRO est l'outil indispensable pour une maintenance précise de votre robot ZODIAC. Il vous évite les erreurs de commande en vous permettant d'identifier visuellement chaque pièce avant achat. Optimisez la durée de vie de votre appareil avec des pièces détachées d'origine directement référencées.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
MX8 PRO
(WS000020)
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
N° 4
1 produit
N° 4
N° 5
3 produits alternatifs
N° 5
N° 5
N° 5
N° 6
1 produit
N° 6
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 10
1 produit
N° 10
N° 11
1 produit
N° 11
N° 12
1 produit
N° 12
N° 13
1 produit
N° 13
N° 14
1 produit
N° 14
N° 15
1 produit
N° 15
N° 16
1 produit
N° 16
N° 17
1 produit
N° 17
N° 18
1 produit
N° 18
N° 19
1 produit
N° 19
N° 20
1 produit
N° 20
N° 21
1 produit
N° 21
N° 22
1 produit
N° 22
N° 23
1 produit
N° 23
N° 24
1 produit
N° 24
N° 25
2 produits alternatifs
N° 25
N° 25
N° 26
1 produit
N° 26
N° 27
1 produit
N° 27
N° 28
1 produit
N° 28
N° 30
1 produit
N° 30
N° 31
1 produit
N° 31
N° 96
1 produit
N° 96
N° 97
1 produit
N° 97
N° 98
1 produit
N° 98
