Retour aux modèle AQUATRON
AQUATRON
R5
66665
Réf: 66665
Vue Eclatée - Schéma Téchnique

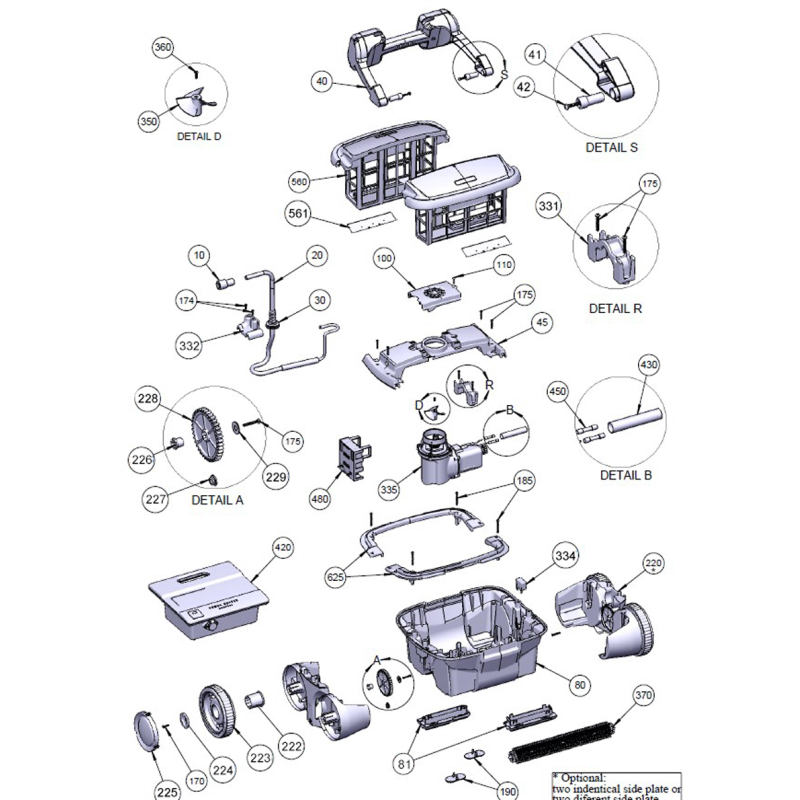

Vue éclatée robot de piscine Aquatron R5 – Réf. 66665
Cette vue éclatée du robot Aquatron R5 (réf. 66665) vous présente l’ensemble des pièces détachées disponibles pour ce modèle de robot électrique de piscine. Chaque composant est numéroté et référencé pour vous permettre d’identifier rapidement la pièce à remplacer : moteur pompe (P00038), moteur d’entraînement (AS2801920-SP), roues avec pneus PVA (SA0016417), câble flottant 16 m (WA00325CGLA), filtres cassettes (AS2802335), carcasses supérieure et inférieure (PP00365GY / PP00369GY) et bien d’autres. Idéal pour l’entretien et la réparation de votre robot Aquatron R5.
Caractéristiques techniques
| Marque | Aquatron (AstralPool) |
| Référence | 66665 (R5) |
| Références équivalentes | R3 (compatible certaines pièces) |
| Type | Robot électrique automatique – fond, parois, ligne d’eau |
| Alimentation | Transformateur externe 180 W (AS2722402-SP) |
| Câble flottant | 16 m (WA00325CGLA) – connectique 4 plots (ASPL00002M) |
| Filtration | 2 cassettes filtrantes top access (AS2802335) |
| Moteur pompe | Hélice 24 V (P00038) + vis M3x10 |

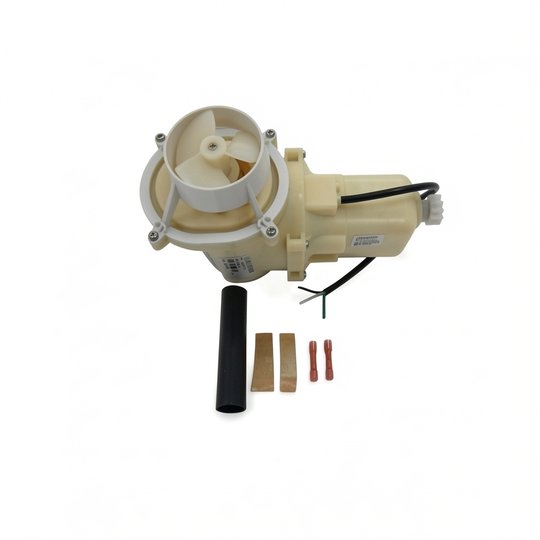

| Moteur traction | 24 V DC (AS2801920-SP) |
| Roues | Pneus PVA + roulements (PP0038200) + rondelles |
| Brosses | Ensemble brosse + tube (AS2802420) + bague de maintien |
| Matières | Plastique ABS, caoutchouc, PVA, acier inoxydable (vis) |
Installation – Comment identifier et commander vos pièces
- Repérez la pièce sur la vue éclatée : chaque composant est associé à une référence produit (ex : PP00365GY pour la carcasse supérieure).
- Comparez avec la liste des pièces associées ci-dessous pour vérifier que la référence correspond à votre modèle R5 (66665).
- Commandez la pièce directement depuis notre boutique – la vue éclatée sert de guide visuel pour un remplacement sans erreur.
Conseils d’entretien
- Nettoyez les filtres après chaque utilisation : les cassettes (AS2802335) se retirent par le dessus – un contrôle régulier garantit une aspiration optimale.
- Vérifiez l’état des pneus PVA (réf. XW5000410) et des roulements (PP0038200) – remplacez-les dès les premiers signes d’usure pour préserver l’adhérence sur tous revêtements.
- Inspectez le câble flottant et le raccord swivel : un câble torsadé ou endommagé réduit la mobilité du robot – changez le fourreau (PP00589BK) si nécessaire.
- Lubrifiez les axes de la brosse centrale et des roues après chaque saison pour éviter le grippage des pièces mobiles.
Pourquoi choisir cette pièce ?
La vue éclatée Aquatron R5 est l’outil indispensable pour l’entretien de votre robot de piscine. Elle vous permet de localiser rapidement chaque composant : moteur pompe, ensemble de roues, brosses, filtres, câble électrique et éléments de carrosserie. Toutes les pièces proposées sont d’origine ou compatibles avec la référence 66665, garantissant une réparation fiable et une longévité maximale de votre robot Aquatron R5.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
R5
(66665)
Filtrer par N° :
N° 10
1 produit
N° 30
1 produit
N° 30
N° 40
1 produit
N° 40
N° 42
1 produit
N° 42
N° 80
1 produit
N° 80
N° 81
1 produit
N° 81
N° 100
1 produit
N° 100
N° 110
1 produit
N° 110
N° 170
1 produit
N° 170
N° 174
1 produit
N° 174
N° 175
1 produit
N° 175
N° 185
1 produit
N° 185
N° 190
1 produit
N° 190
N° 220
1 produit
N° 220
N° 222
1 produit
N° 222
N° 223
2 produits alternatifs
N° 223
N° 223
N° 224
1 produit
N° 224
N° 225
1 produit
N° 225
N° 226
1 produit
N° 226
N° 227
1 produit
N° 227
N° 228
1 produit
N° 228
N° 229
1 produit
N° 229
N° 331
1 produit
N° 331
N° 332
1 produit
N° 332
N° 334
1 produit
N° 334
N° 335
1 produit
N° 335
N° 350
1 produit
N° 350
N° 360
1 produit
N° 360
N° 370
1 produit
N° 370
N° 420
1 produit
N° 420
N° 430
1 produit
N° 430
N° 450
1 produit
N° 450
N° 480
1 produit
N° 480
N° 561
1 produit
N° 561
N° 625
1 produit
N° 625
