Retour aux modèle ASTRALPOOL

ASTRALPOOL

Douche 1 pommeau et 2 robinets eau froide et chaude tube Ø 63

00096

Réf: 00096

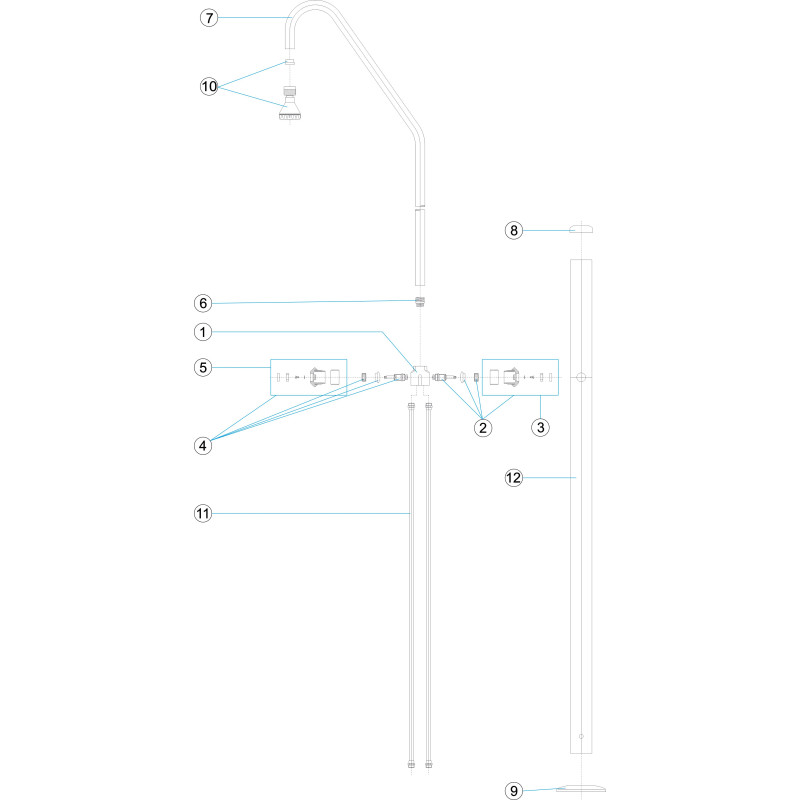

Vue Eclatée - Schéma Téchnique

Douche 1 pommeau et 2 robinets eau froide et chaude tube Ø 63

Vue éclatée – Douche 1 pommeau et 2 robinets eau froide et chaude Ø 63 – AstralPool – Modèle 00096

Cette vue éclatée détaille l'ensemble des composants de la douche de piscine AstralPool modèle 00096. Conçue pour une alimentation en eau froide et chaude, elle est équipée d'un pommeau et de deux robinets indépendants. Son tube en acier inoxydable AISI-304 de diamètre 63 mm assure robustesse et longévité.

Caractéristiques techniques

Marque	AstralPool
Référence	00096
Références équivalentes	Aucune équivalence connue
Dimensions	Hauteur totale 224 cm, distance pommeau-sol 200 cm, tube Ø 63 mm
Matériau	Acier inoxydable AISI-304

Installation

Consultez le schéma : Chaque pièce est numérotée et associée à une référence (ex. 4401040104 pour le pommeau). Repérez le composant défectueux grâce à la légende.
Commandez les pièces : Utilisez les références listées sous le schéma pour commander les pièces détachées. Vérifiez bien le modèle 00096 pour garantir l'ajustement.

Conseils d'entretien

Nettoyage régulier : Rincez la douche à l'eau claire après usage pour limiter les dépôts de calcaire et de chlore. Utilisez un chiffon doux non abrasif.
Vérification des joints : Inspectez périodiquement les joints des robinets et raccords pour prévenir les fuites. Remplacez-les si nécessaire.

Pourquoi choisir cette pièce ?

La vue éclatée du modèle 00096 vous offre une vision complète de votre douche AstralPool, facilitant l'identification rapide des pièces défectueuses. Grâce à des composants en acier inoxydable de qualité et une conception robuste, cette douche allie esthétique et durabilité pour votre piscine.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Douche 1 pommeau et 2 robinets eau froide et chaude tube Ø 63 (00096)
