Retour aux modèle STA-RITE
STA-RITE

Filtre à Cartouche POSI-CLEAR PXC

PXC75 PXC95 PXC125 PXC150
Réf: PXC75

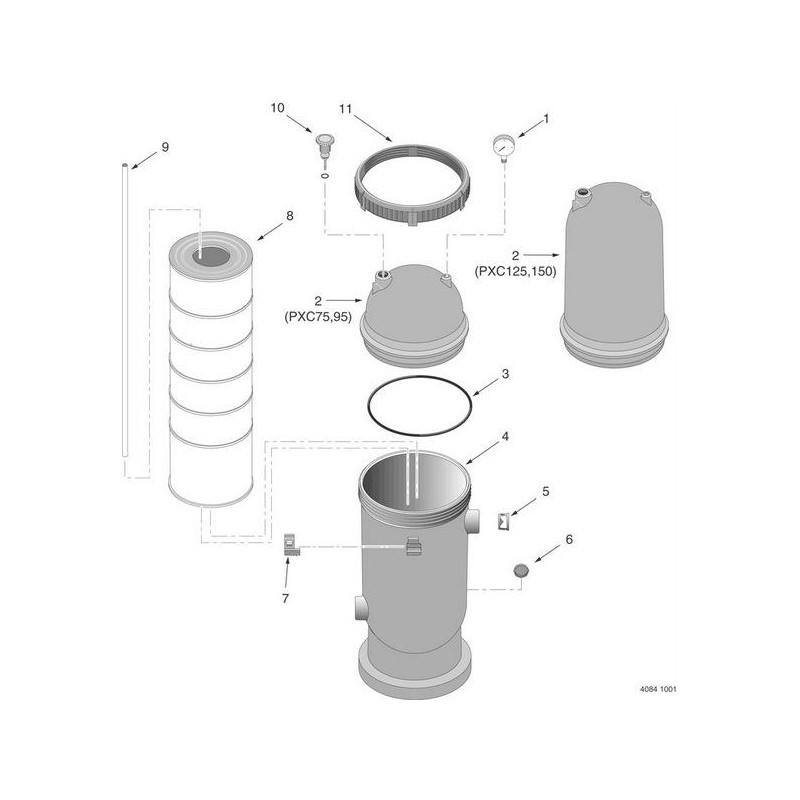

Vue Eclatée - Schéma Téchnique

Filtre à Cartouche POSI-CLEAR PXC

Vue éclatée filtre à cartouche STA-RITE Posi-Clear PXC – PXC75, PXC95, PXC125, PXC150

Ce schéma détaillé présente l’ensemble des composants du filtre à cartouche STA-RITE Posi-Clear PXC pour piscine et spa. La vue éclatée couvre les quatre modèles de la gamme : PXC75, PXC95, PXC125 et PXC150. Chaque pièce est numérotée avec sa référence d’origine, facilitant la commande de la pièce exacte pour vos travaux d’entretien ou de réparation.

Caractéristiques techniques
MarqueSTA-RITE
Modèles concernésPXC75, PXC95, PXC125, PXC150
TypeFiltre à cartouche
Pression maximale50 PSI (345 kPa)
Température maximale de l'eau104°F (40°C)
Installation – Comment utiliser la vue éclatée ?
  1. Repérez la pièce sur le schéma grâce à son numéro (ex: 1 pour le manomètre, 2 pour le couvercle, 8 pour la cartouche).
  2. Relevez le numéro de référence correspondant dans la liste des pièces associées ci-dessus (ex: cartouche PXC75 = 25230-0075S).
  3. Commandez la pièce directement sur notre site en utilisant cette référence pour garantir la compatibilité totale avec votre filtre Posi-Clear.
Conseils d’entretien
  • Nettoyage de la cartouche : retirez et rincez la cartouche dès que la pression affichée dépasse de 10 PSI la pression de démarrage. Suivez la procédure de démontage du manuel.
  • Hivernage : avant l’hiver, videz complètement le filtre, retirez la cartouche et stockez-la à l’abri du gel. Nettoyez et séchez le joint de cuve.
  • Inspection annuelle : vérifiez l’état du joint de cuve (réf. 25230-0010S) et du manomètre ; remplacez toute pièce usée ou endommagée.
Pourquoi choisir cette vue éclatée ?

Grâce à ce schéma détaillé, vous identifiez en un coup d’œil la pièce exacte à remplacer sur votre filtre STA-RITE Posi-Clear. Tous les numéros de référence sont ceux d’origine, garantissant un ajustement parfait et la fiabilité de votre équipement. Optez pour des pièces d’origine Sta-Rite pour préserver les performances de votre filtration et prolonger la durée de vie de votre piscine ou spa.

Documents & Médias

PDF
Filtre à Cartouche POSI-CLEAR PXC

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 0 1 produit
N° 6 1 produit
N° 9 2 produits alternatifs
Filtrer par N° :
N° 0 1 produit
N° 6 1 produit
N° 9 2 produits alternatifs
Filtrer par N° :
N° 0 1 produit
N° 6 1 produit
N° 9 2 produits alternatifs
Filtrer par N° :
N° 0 1 produit
N° 6 1 produit
N° 9 2 produits alternatifs
