Retour aux modèle STA-RITE

STA-RITE

Filtre à Sable SYSTEM 3 (Ø826)

S8S70

Réf: S8S70

Vue Eclatée - Schéma Téchnique

Vue éclatée Filtre à Sable SYSTEM 3 (Ø826) – STA-RITE S8S70

Cette vue éclatée présente l'intégralité des composants du filtre à sable SYSTEM 3 de diamètre 826 mm, modèle S8S70, conçu par STA-RITE (groupe Pentair). Grâce à ce schéma détaillé, identifiez en un coup d'œil chaque pièce détachée : cuve supérieure et inférieure, diffuseur, crépines, purge d'air, manomètre, vannes 6 voies, joints et étriers de fixation. Idéal pour commander la référence exacte lors d'un remplacement.

Caractéristiques techniques

Marque	STA-RITE (Pentair)
Référence modèle	S8S70
Type	Filtre à sable – SYSTEM 3
Diamètre de cuve	826 mm
Matériau	Polyéthylène haute résistance

Installation – Utilisation de la vue éclatée

Repérez sur le schéma la pièce défaillante grâce à son numéro ou sa forme.

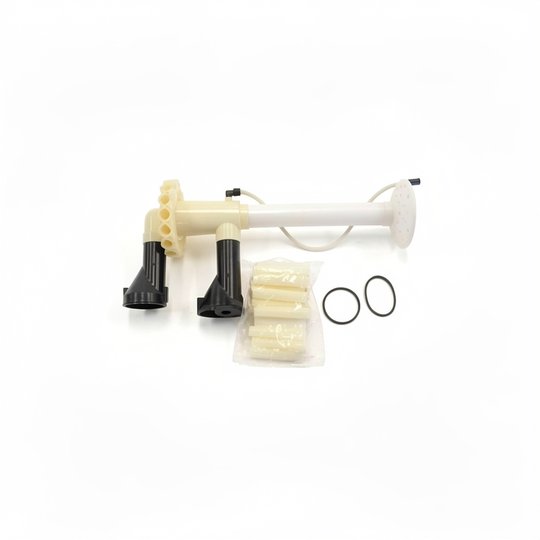

Relevez la référence STA-RITE correspondante dans la liste ci-dessous (ex : 24901-0100S pour le diffuseur inférieur).
Commandez la pièce d'origine et remplacez-la en suivant la procédure de démontage inverse du schéma.

Conseils d'entretien

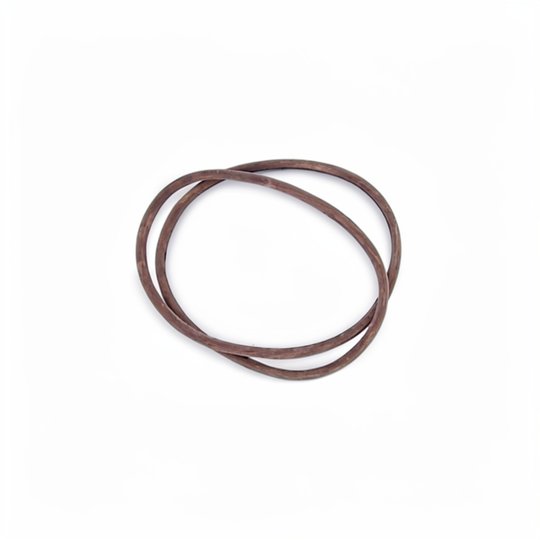

Contrôle mensuel : nettoyez les crépines et vérifiez l'état du joint de cuve (réf. 24850-0009) pour éviter les fuites.
Nettoyage du sable : effectuez un contre-lavage régulier dès que la pression au manomètre (RU23920) augmente de 0,5 bar.
Hivernage : déposez le bouchon de vidange (24900-0503) et la purge d'air (WC8-126) pour protéger le filtre du gel.

Pourquoi choisir les pièces d'origine STA-RITE ?

Les pièces détachées d'origine STA-RITE garantissent un parfait ajustement et une étanchéité durable. En utilisant des composants spécifiquement conçus pour le SYSTEM 3, vous préservez les performances de filtration et la longévité de votre équipement. Retrouvez toutes les références dans notre schéma éclaté pour une réparation rapide et fiable.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Filtre à Sable SYSTEM 3 (Ø826) (S8S70)
