Retour aux modèle STA-RITE

STA-RITE

Filtre à cartouche PLD50 SYSTEM 2

PLD50

Réf: PLD50

Vue Eclatée - Schéma Téchnique

Vue éclatée du filtre à cartouche PLD50 SYSTEM 2 – STA-RITE

Retrouvez l'intégralité des pièces détachées du filtre à diatomées modulaire PLD50 SYSTEM 2 de STA-RITE (groupe Pentair). Cette vue éclatée vous aide à repérer chaque composant : cuve inférieure, cuve supérieure, joint torique, purge d'air, bride de fermeture, clapet anti-retour, cartouche filtrante (module DE), et accessoires de vidange. Un outil essentiel pour l'entretien et le remplacement des pièces.

Caractéristiques techniques

Marque	STA-RITE (Pentair)
Modèle	PLD50
Type de filtration	Filtre à diatomées (DE) modulaire – System 2
Surface filtrante	30 pi² (2,8 m²)
Masse de DE recommandée	6 lb (2,7 kg)
Pression maximale	50 psi (345 kPa)
Débit maximal	60 GPM (227 L/min)
Température max. continue	104 °F (40 °C)

Installation – Repérage des pièces

Consultez la vue éclatée ci-dessus : chaque pièce est numérotée et associée à une référence fabricant (ex : cuve inférieure 27001-0009S, purge d'air 25010-0200, cartouche 27002-0030S).
Identifiez la pièce à remplacer sur votre filtre et notez sa référence. Utilisez le schéma pour vérifier l'emplacement et l'assemblage.
Commandez la pièce détachée correspondante en utilisant la référence exacte. Vérifiez la compatibilité avec votre modèle PLD50.

Conseils d'entretien

Nettoyage du module : Lorsque la pression augmente de plus de 10 psi (69 kPa) par rapport à la pression de démarrage, retirez et nettoyez le module DE (cartouche). Rincez à l'eau claire.

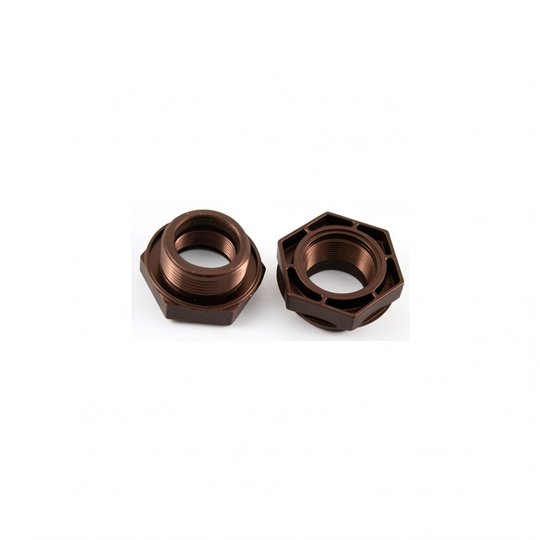

Hivernage : Vidangez complètement le filtre, retirez le module et stockez-le dans un endroit sec. Desserrez la bride et le bouchon de vidange.
Vérifications périodiques : Inspectez le joint de cuve (27001-0061S) et le clapet anti-retour (27001-0130S) au moins une fois par saison. Remplacez toute pièce usée ou endommagée.

Pourquoi choisir cette pièce ?

La vue éclatée du filtre PLD50 SYSTEM 2 vous offre une vision claire et complète de chaque composant STA-RITE. Grâce à ce schéma détaillé, vous identifiez rapidement la référence exacte de la pièce à remplacer, évitant les erreurs de commande. STA-RITE, marque reconnue pour la fiabilité de ses équipements de piscine, garantit des pièces d'origine adaptées à votre filtre. Assurez la longévité de votre système de filtration avec des pièces détachées de qualité.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Filtre à cartouche PLD50 SYSTEM 2 (PLD50)
