Retour aux modèle SNTE
SNTE
Filtre NEPTUNE Side
9 14 18 22 33m³
Réf: 9

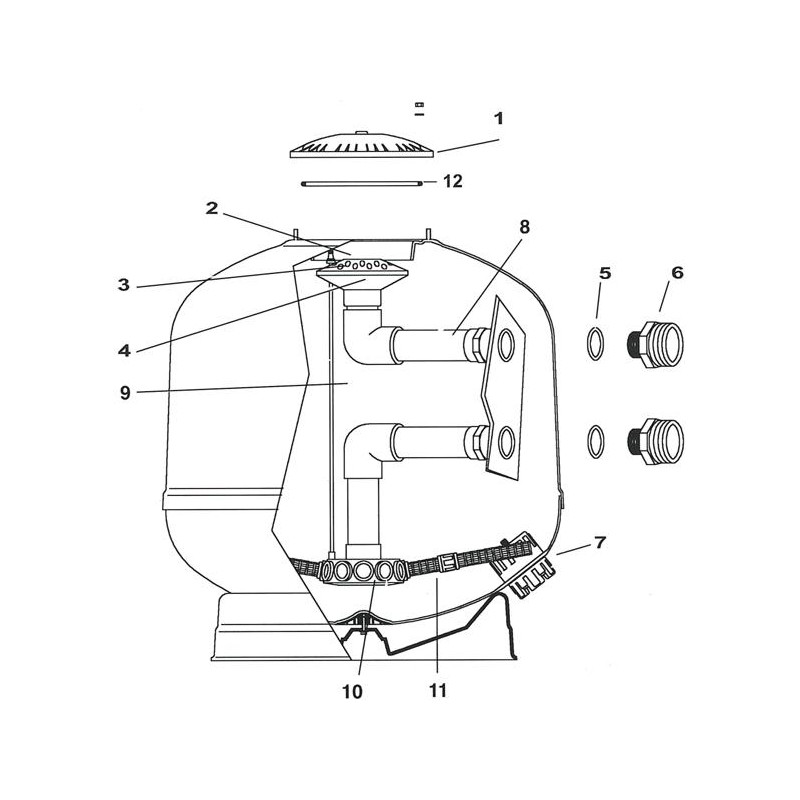

Vue Eclatée - Schéma Téchnique
Vue éclatée Filtre NEPTUNE Side – SNTE (modèles 9, 14, 18, 22, 33 m³/h)
Cette vue éclatée du filtre à sable NEPTUNE Side de marque SNTE vous offre une représentation détaillée de l'ensemble des pièces détachées disponibles. Conçu pour les piscines et spas, ce filtre se décline en 5 capacités (9, 14, 18, 22 et 33 m³/h) afin de s'adapter à tous les volumes d'eau. Le schéma permet de repérer visuellement chaque composant et de retrouver sa référence pour une commande facile.
Caractéristiques techniques
| Marque | SNTE (anciennement Astral) |
| Référence | Modèles 9, 14, 18, 22, 33 m³/h (type Side) |
| Références équivalentes | — |
| Dimensions | Diamètre variable selon le modèle (consultez le schéma éclaté pour les cotes exactes) |
| Matériau | Cuve en polyester renforcé fibre de verre, couvercle transparent |
Installation – Comment utiliser cette vue éclatée ?
- Identifiez votre modèle : repérez la capacité de votre filtre (9, 14, 18, 22 ou 33 m³/h) sur l’étiquette ou le manuel.
- Localisez la pièce sur le schéma : chaque composant est numéroté et correspond à une référence de la liste ci-dessous.
- Commandez la référence exacte : utilisez le numéro de pièce indiqué (ex. : 4404300601 pour le couvercle complet).
Conseils d'entretien
- Vérifiez régulièrement la pression : un manomètre (réf. 101D442) doit indiquer entre 0,5 et 1,5 bar en filtration normale. Un écart signale un colmatage du sable.
- Contre-lavage périodique : actionnez la vanne 6 voies (réf. 06563 ou 10107) dès que la pression augmente de 0,5 bar par rapport à la valeur de référence.
- Inspectez les crépines et le diffuseur : les crépines (réf. 101D418, 101D419F, 101D420) et le diffuseur supérieur (réf. 23121R0410) doivent être exempts de calcaire ou de débris. Nettoyez-les à l’eau claire si nécessaire.
Pourquoi choisir cette pièce ?
Chaque pièce détachée de la vue éclatée est une pièce d’origine SNTE, garantissant un montage parfait et une étanchéité durable. En utilisant des composants conformes aux spécifications du filtre NEPTUNE Side, vous préservez la performance de filtration, la longévité de l’équipement et la clarté de l’eau de votre piscine. Faites le choix de la fiabilité avec des références certifiées.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
