Retour aux modèle POOLS
POOLS
Filtre BLACKLINE Ø540, Ø660
1110361 1110362
Réf: 1110361

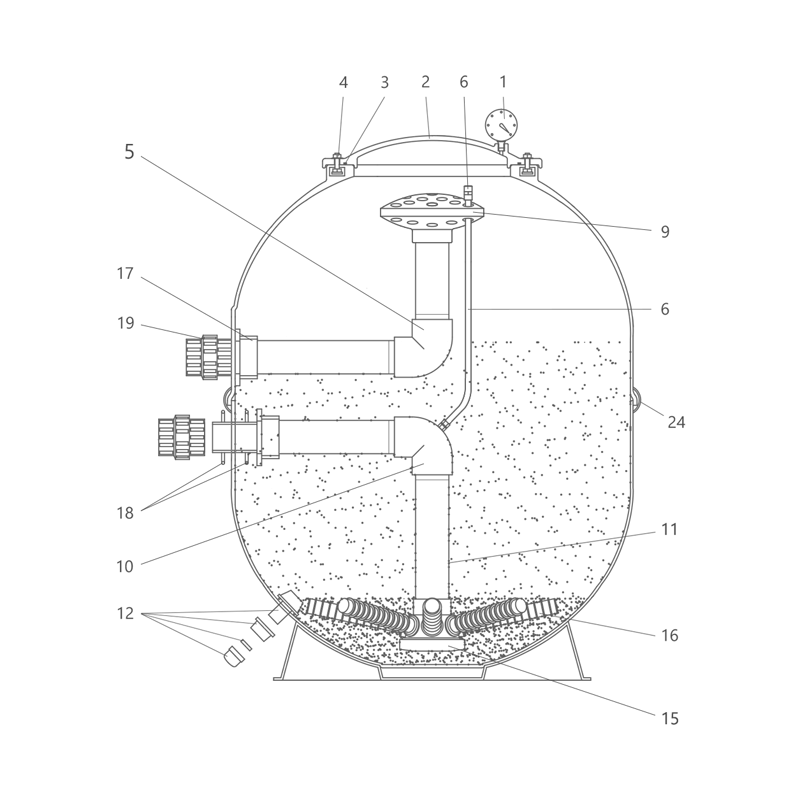

Vue Eclatée - Schéma Téchnique
Vue éclatée Filtre BLACKLINE Ø540, Ø660 – POOLS
Explorez la vue éclatée du filtre à sable BLACKLINE de la marque POOLS, disponible en deux diamètres : Ø540 et Ø660 (réf. modèles 1110361 et 1110362). Cette représentation technique détaillée montre l'ensemble des pièces constitutives : cuve, couvercle, joints, diffuseur, crépines, manomètre, vanne, purge et système de vidange. Grâce à ce schéma, identifiez en un coup d'œil chaque composant et commandez la pièce de rechange adaptée.
Caractéristiques techniques
| Marque | POOLS |
| Références modèles | 1110361, 1110362 |
| Diamètres disponibles | Ø540 mm, Ø660 mm |
| Type | Filtre à sable vertical |
Installation – Comment utiliser la vue éclatée ?
- Repérez la pièce défectueuse sur le schéma (numéro ou nom).
- Notez la référence indiquée dans la liste des pièces associées.
- Commandez directement la pièce de rechange sur notre site.
Conseils d'entretien du filtre BLACKLINE
- Surveillez la pression : nettoyez le filtre lorsque le manomètre dépasse 0,5 bar par rapport à la pression de service habituelle.
- Lavage hebdomadaire : effectuez un contre-lavage (backwash) d'au moins 2 minutes pour éliminer les impuretés.
- Vérifiez les joints : remplacez le joint de couvercle et le joint de cuve tous les 2-3 ans pour éviter les fuites.
Pourquoi choisir cette vue éclatée ?
Avec ce schéma détaillé de votre filtre BLACKLINE POOLS, gagnez du temps et évitez les erreurs de commande. Chaque composant est clairement identifié et référencé, ce qui vous permet de remettre votre installation en service rapidement. Un outil indispensable pour l'entretien et la réparation de votre filtre à sable.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
N° 6
1 produit
N° 6
N° 12
1 produit
N° 12
N° 16
2 produits alternatifs
N° 16
N° 16
N° 17
1 produit
N° 17
N° 19
1 produit
N° 19
Filtrer par N° :
N° 1
1 produit
N° 1
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
N° 6
1 produit
N° 6
N° 12
1 produit
N° 12
N° 16
2 produits alternatifs
N° 16
N° 16
N° 17
1 produit
N° 17
N° 19
1 produit
N° 19
