Retour aux modèle PENTAIR

PENTAIR

Filtre à Cartouche DYNAMIC Series V DSC-SWS

DSC75 DSC100

Réf: DSC75

Vue Eclatée - Schéma Téchnique

Filtre à Cartouche DYNAMIC Series V DSC-SWS

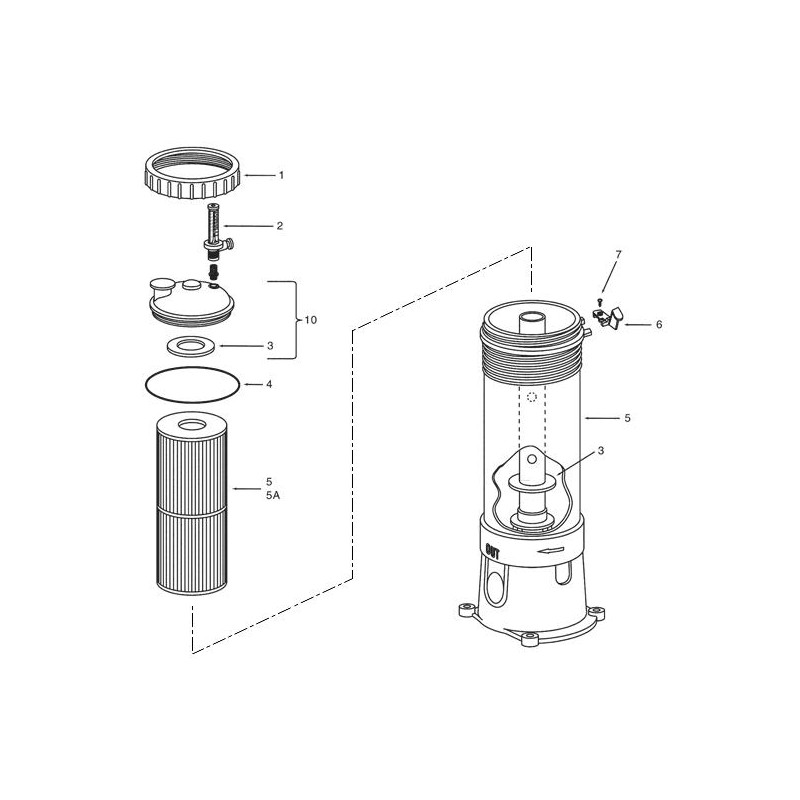

Vue Éclatée Filtre à Cartouche Pentair DYNAMIC Series V DSC-SWS - Modèles DSC75 et DSC100

Ce schéma de vue éclatée vous présente l’intégralité des composants du filtre à cartouche Pentair DYNAMIC Series V (références DSC75 et DSC100). Grâce à cette représentation détaillée, identifiez rapidement chaque pièce – bague de verrouillage, joint de couvercle, cartouche filtrante, loquet, vis, etc. – et commandez les pièces détachées d’origine pour assurer la longévité de votre filtration.

Caractéristiques techniques

Marque	Pentair
Modèles	DSC75, DSC100
Type de filtre	Filtre à cartouche haute performance
Références de cartouches de remplacement	PRB75 (pour DSC75), PRB100 (pour DSC100) – dimensions : Ø125 × H678 mm, Ø intérieur 54 mm

Installation / Utilisation du schéma

Localisez la pièce sur le schéma à l’aide de son numéro de repère.
Relevez la référence exacte indiquée dans le tableau de pièces détachées (ex. ZBPS7575 pour la bague de verrouillage).
Commandez directement la pièce en ligne via notre site ; les pièces sont expédiées par le fabricant.

Conseils d’entretien

Nettoyez régulièrement la cartouche (tous les 1 à 2 mois selon l’utilisation) avec un jet d’eau pour maintenir un débit optimal.
Remplacez la cartouche tous les 12 à 18 mois ou dès qu’elle montre des signes d’usure.
Lubrifiez les joints toriques avec le lubrifiant silicone Pentair (réf. R172036) pour assurer une étanchéité parfaite et faciliter le démontage.
Vérifiez l’état du joint de couvercle (réf. ZBWS2612) et remplacez-le si nécessaire pour éviter les fuites.

Pourquoi utiliser cette vue éclatée ?

Cette vue éclatée vous offre une vision claire et précise de l’ensemble des pièces composant votre filtre Pentair DYNAMIC. En commandant les pièces détachées d’origine, vous garantissez la performance de votre système de filtration, une installation facile et une durabilité accrue. Faites confiance à l’expertise Pentair pour l’entretien de votre piscine.

Documents & Médias

DOCUMENT

Filtre à Cartouche DYNAMIC Series V DSC-SWS

PDF

Filtre à Cartouche DYNAMIC Series V DSC-SWS

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
