PENTAIR

Filtre TRITON Ancien Modèle

F-19S8-TRV 24S8 F-19S8-TRV 30S8 F-19S8-TRV 36S8 F-19S8-TRCP 24S8 F-19S8-TRCP 30S8 F-19S8-TRCP 36S8
Réf: F-19S8-TRV 24S8 30S8 36S8

Vue Eclatée - Schéma Téchnique

Filtre TRITON Ancien Modèle

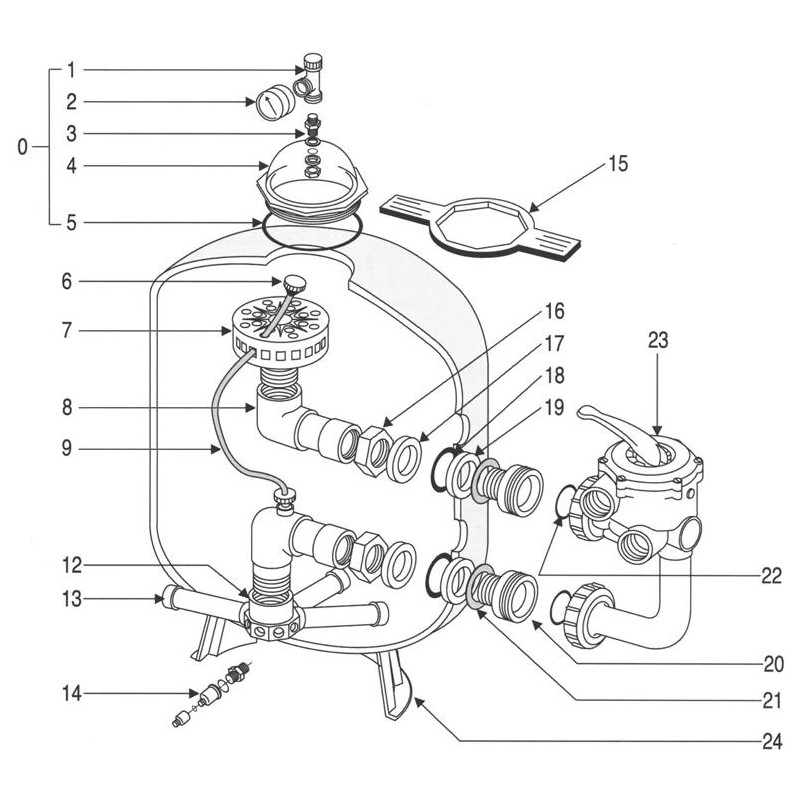

Vue éclatée Filtre TRITON Ancien Modèle - Pentair (TRV & TRCP)

Cette documentation technique détaille l'éclaté du filtre à sable Pentair TRITON ancien modèle (séries F-19S8, F-24S8, F-30S8 et F-36S8). Conçue pour les versions TRV (vanne standard) et TRCP (ClearPro® Technology), elle vous aide à repérer et commander les pièces détachées d'origine pour les filtres fabriqués avant le numéro de série EP02288210.

Caractéristiques techniques
MarquePentair
Références modèlesF-19S8-TRV / TRCP, F-24S8-TRV / TRCP, F-30S8-TRV / TRCP, F-36S8-TRV / TRCP
TypeFiltre à sable sous pression – ancien modèle (antérieur au n° série EP02288210)
Diamètre de cuve480 mm (F-19S8) – 610 mm (F-24S8) – 762 mm (F-30S8) – 914 mm (F-36S8)
MatériauFibre de verre renforcée avec revêtement anti-UV

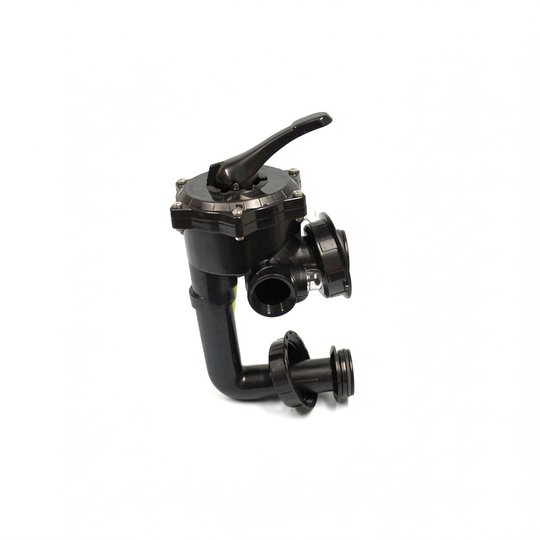

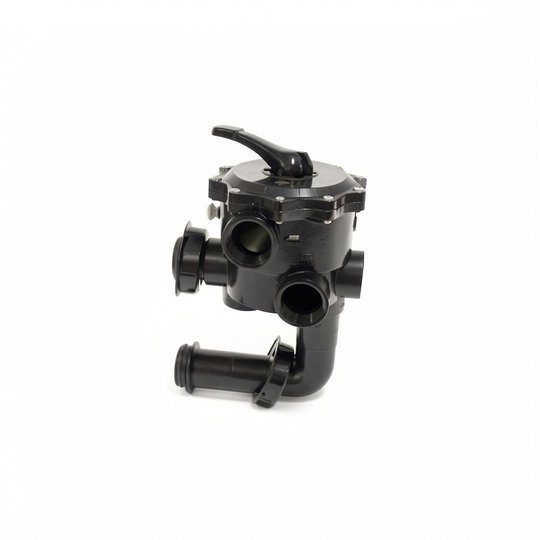

VanneVanne 6 voies (TRV) ou vanne avec ClearPro® (TRCP)
Installation / Identification des pièces
  1. Repérez le modèle de votre filtre (étiquette sur la cuve) et notez sa référence.
  2. Consultez la vue éclatée ci-dessus pour localiser la pièce défectueuse ; chaque composant est associé à une référence (par ex. R154689 pour le té de purge d'air, G-27-1092 pour le raccord vanne).
  3. Commandez la pièce en utilisant la référence indiquée sur le schéma. Toutes les pièces listées sont d'origine Pentair.
Conseils d'entretien
  • Surveillez la pression : Effectuez un contre-lavage dès que le manomètre indique +0,3 bar au-dessus de la pression de référence.
  • Changez le sable : Tous les 4 à 6 ans, ou dès que la filtration perd en efficacité.

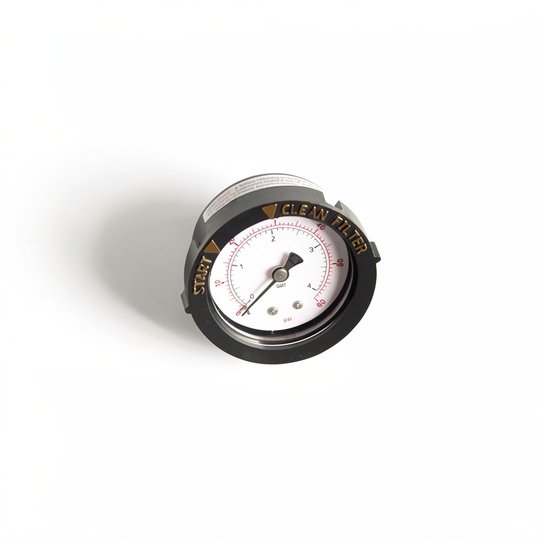

  • Vérifiez l'étanchéité : Inspectez régulièrement le joint de couvercle (réf. R152501W) et le manomètre.
Pourquoi choisir cette vue éclatée ?

Cette vue éclatée vous garantit un remplacement précis des pièces d'origine Pentair. Que vous ayez besoin d'une crépine (G-15-2202), d'un té de purge (R154689) ou d'un joint de couvercle, vous identifiez instantanément la référence exacte. Faites durer votre filtre Triton avec des composants conçus pour sa longévité.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 0 1 produit
N° 1 2 produits alternatifs
N° 2 1 produit
N° 3 1 produit
N° 4 2 produits alternatifs
N° 5 1 produit
N° 14 1 produit
N° 15 1 produit
N° 16 1 produit
N° 18 1 produit
N° 22 1 produit
N° 23 7 produits alternatifs
