Retour aux modèle PENTAIR
PENTAIR
Filtre Diatomée NAUTILUS - FNS Plus D.E.
H-18-0006 H-18-0007 H-18-0008 H-18-0009
Réf: H-18-0006

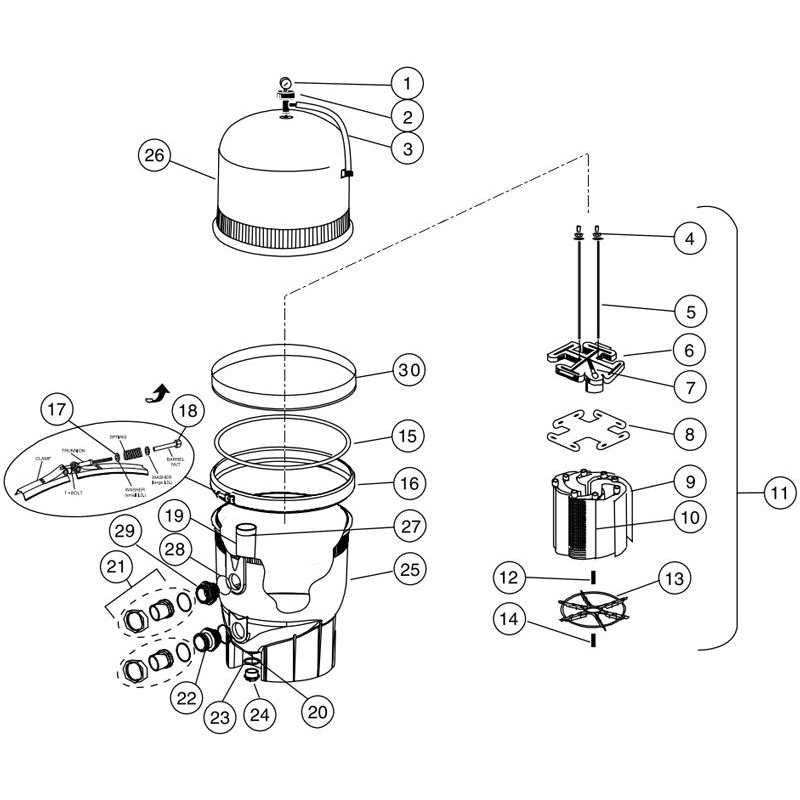

Vue Eclatée - Schéma Téchnique
Vue éclatée – Filtre à diatomée Pentair NAUTILUS FNS Plus D.E.
Cette vue éclatée vous présente l’ensemble des pièces détachées du filtre à diatomée Pentair NAUTILUS FNS Plus D.E. modèles 24, 36, 48 et 60 (réf. H-18-0006 à H-18-0009). Le filtre utilise des grilles verticales (côtelettes) pour offrir une filtration jusqu’à 5 microns. Retrouvez ci-dessous toutes les informations pour identifier et commander vos pièces de rechange.
Caractéristiques techniques
| Marque | Pentair |
| Références | H-18-0006 (24 sqft), H-18-0007 (36 sqft), H-18-0008 (48 sqft), H-18-0009 (60 sqft) |
| Type | Filtre à diatomée sur grilles verticales |
| Surface filtrante | 2,23 m² (24) / 3,34 m² (36) / 4,46 m² (48) / 5,57 m² (60) |
| Raccordements | 2″ – Vidange 1½″ |
| Matériau de la cuve | Polypropylène renforcé fibre de verre |
Comment identifier et commander les pièces depuis le schéma
- Repérez la pièce sur la vue éclatée à l’aide des numéros de repère.
- Notez la référence exacte indiquée dans la liste des pièces associées.
- Sélectionnez la quantité souhaitée et ajoutez-la à votre panier pour commander directement en ligne.
Conseils d’entretien
- Nettoyez régulièrement les grilles filtrantes : rincez les cadres (côtelettes) à l’eau claire pour éliminer les impuretés.
- Vérifiez l’étanchéité : inspectez périodiquement le joint de cuve et le collier de fermeture pour éviter les fuites.
- Remplacez la terre de diatomée après chaque contre-lavage afin de maintenir une filtration optimale.
Pourquoi utiliser cette vue éclatée ?
Grâce à ce schéma détaillé, vous identifiez en un coup d’œil la pièce exacte correspondant à votre modèle de filtre Pentair NAUTILUS FNS Plus. Commandez des pièces d’origine adaptées à votre équipement pour garantir une longévité et des performances de filtration maximales.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 5
3 produits alternatifs
N° 5
N° 5
N° 5
N° 6
1 produit
N° 6
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
5 produits alternatifs
N° 9
N° 9
N° 9
N° 9
N° 9
N° 10
5 produits alternatifs
N° 10
N° 10
N° 10
N° 10
N° 10
N° 11
4 produits alternatifs
N° 11
N° 11
N° 11
N° 11
N° 13
1 produit
N° 13
N° 14
1 produit
N° 14
N° 15
1 produit
N° 15
N° 16
1 produit
N° 16

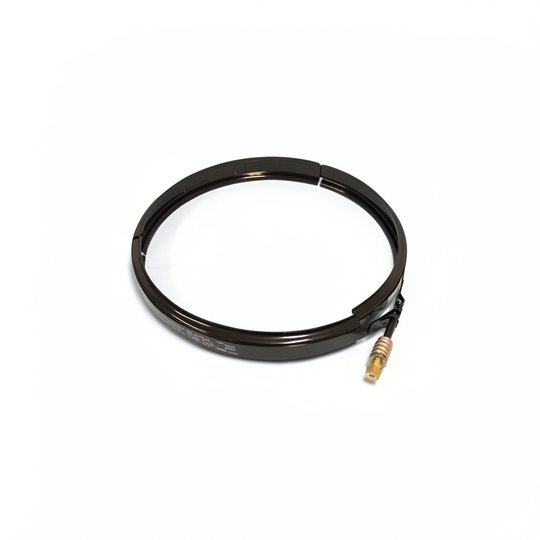

Collier de fermeture complet FILTRE DE FNS+ (gorge 35mm larg. 60mm) RPM 98222000 UA100198
Réf: H-19-0003
498,54 €
N° 17
1 produit
N° 17
N° 18
1 produit
N° 18

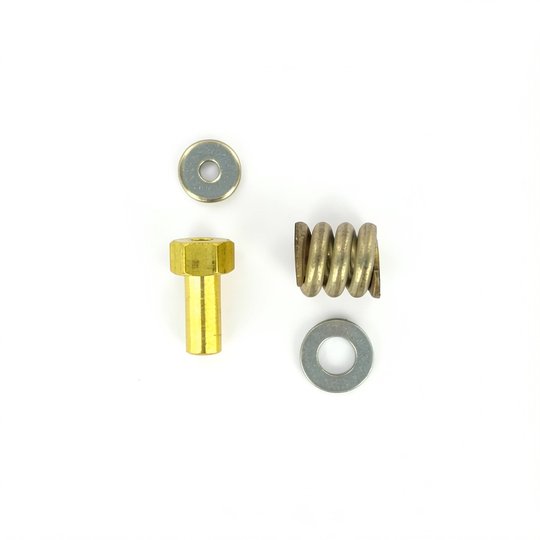

Ressort collier de fermeture + écrou cylindrique FILTRE DE Clean & Clear+, FNS+
Réf: R53108900
80,46 €
N° 19
3 produits alternatifs
N° 19
N° 19
N° 19
N° 20
1 produit
N° 20
N° 21
1 produit
N° 21
N° 22
1 produit
N° 22
N° 23
1 produit
N° 23
N° 24
1 produit
N° 24
N° 26
1 produit
N° 26
N° 27
1 produit
N° 27
N° 28
1 produit
N° 28
N° 29
2 produits alternatifs
N° 29
N° 29
N° 30
1 produit
N° 30
N° 100
1 produit
N° 100
