Retour aux modèle LACRON
LACRON
Filtre LSC 42
222042
Réf: 222042
Vue Eclatée - Schéma Téchnique
Vue éclatée filtre à sable LACRON LSC 42 – Modèle 222042
Cette vue éclatée présente l’ensemble des pièces détachées du filtre à sable LACRON LSC 42 (référence 222042). Grâce à ce schéma technique, vous pouvez localiser chaque composant : diffuseurs, crépines, coudes, traversées de paroi, vanne multivoies et accessoires de vidange. Les références mentionnées (ex. 1371B, 1396, L6017) correspondent exactement aux pièces d’origine LACRON / Waterco.
Caractéristiques techniques
| Marque | LACRON (Waterco) |
| Référence modèle | 222042 |
| Type | Filtre à sable vertical – modèles LSC 42, HPF-42, DBF-42 |
| Dimensions cuve | Diamètre 1100 mm, hauteur lit filtrant 550 mm |
| Surface filtrante | 0,95 m² |
| Charge filtrante | 550 kg de sable ou 450 kg de Lacronite + 150 kg de gravier |
| Débit max | 38 m³/h |
| Taille vanne | 3" (90 mm) – Side valve |
| Matériau | Polyester renforcé / fibre de verre |
Installation
- Repérez la pièce sur la vue éclatée ci-contre. Chaque élément est numéroté avec sa référence (ex. 1371B pour le diffuseur inférieur principal, 1396 pour le jeu complet de crépines).
- Notez la référence et commandez-la directement sur notre site. Si la pièce est marquée « OBSOLETE », vérifiez la référence de remplacement indiquée (ex. L1478 remplacé par W04058BLK).
- Pour les filtres avant 2004 (LSC 42) les pièces internes diffèrent – assurez-vous de sélectionner la version adaptée (références 1371, 1371A, 1371B, etc.).
Conseils d’entretien
- Contre-lavage hebdomadaire en période d’utilisation pour maintenir la qualité de filtration et éviter le colmatage du lit de sable.

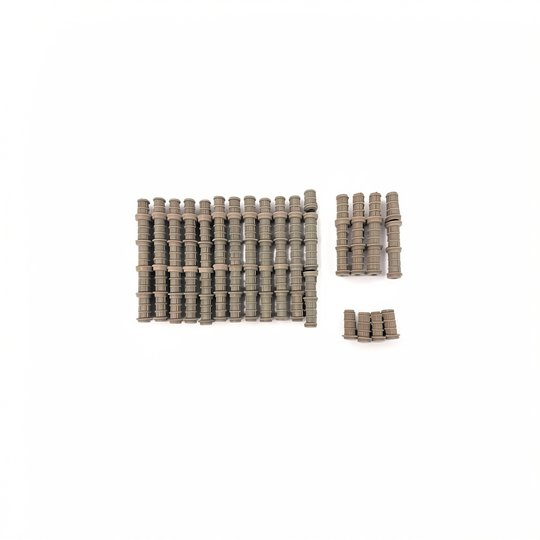

- Remplacement des crépines dès que des fissures ou cassures sont visibles. Utilisez le jeu complet réf. 1396 (10x280 mm + 4x180 mm + 4x60 mm) pour préserver l’efficacité du filtre.

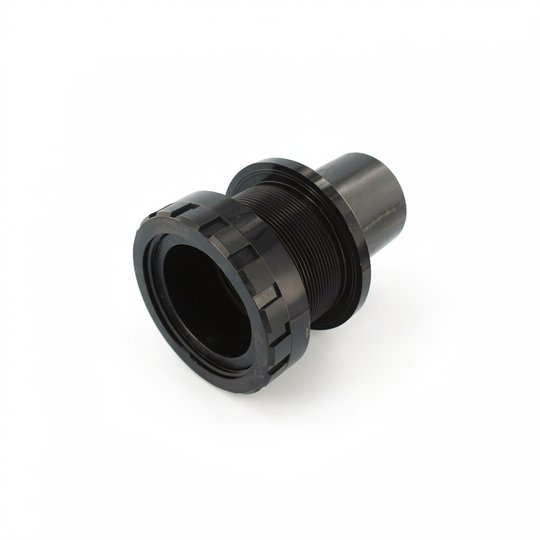

- Vérifiez les joints de la traversée de paroi (réf. 6020/6020A) chaque saison – un joint usagé peut provoquer des fuites.
- Huilez la vanne multivoies (réf. 2290900) avec un lubrifiant silicone pour assurer une rotation fluide.
Pourquoi choisir cette pièce ?
Les pièces détachées LACRON d’origine sont conçues pour garantir une étanchéité parfaite et une longévité maximale de votre filtre LSC 42. Chaque diffuseur, crépine ou joint est fabriqué aux cotes exactes du modèle 222042, assurant une installation simple et un fonctionnement optimal. En remplaçant un composant défectueux par une pièce certifiée Waterco, vous préservez la performance de votre système de filtration et évitez les risques de dysfonctionnement.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtre LSC 42
(222042)
Filtrer par N° :
N° 1
1 produit
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
3 produits alternatifs
N° 6
N° 6
N° 6
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 10
1 produit
N° 10
N° 11
1 produit
N° 11
N° 12
3 produits alternatifs
N° 12
N° 12
N° 12
N° 14
1 produit
N° 14
N° 15
2 produits alternatifs
N° 15
N° 15
N° 16
1 produit
N° 16
N° 17
1 produit
N° 17
N° 20
1 produit
N° 20
