Retour aux modèle LACRON
LACRON
Filtre LSR-24
Réf:
Vue Eclatée - Schéma Téchnique
Vue éclatée du filtre à sable LACRON LSR-24 (avant 2004)
Cette vue éclatée vous présente l'intégralité des pièces détachées du filtre à sable LACRON LSR-24 (modèles fabriqués avant 2004). Conçue pour faciliter le diagnostic et la réparation, elle regroupe plus de trente composants : diffuseur inférieur, crépines, coude supérieur, raccords, joints, purge d'air et visserie. Chaque pièce est identifiable par sa référence d'origine Lacron/Waterco, garantissant une correspondance parfaite avec votre équipement.
Caractéristiques techniques du filtre LSR-24
| Marque | LACRON (Waterco) |
| Modèle | LSR-24 (avant 2004) |
| Type | Filtre à sable vertical |
| Dimensions cuve (mm) | Hauteur 945, Ø 610, ouverture 230 |
| Pression maxi | 2,5 bars (testé à 4 bars) |
| Débit compatible | 14,5 m³/h |
| Matériau | Polyester renforcé fibre de verre |
| Vanne | Multivoies latérale 1''1/2 |
| Poids | 24 kg |
Installation – Comment identifier et commander les pièces
- Localisez la pièce sur le schéma éclaté en vous aidant de sa forme et de sa position dans le filtre.
- Notez le numéro de référence indiqué à côté du composant (ex : 1367 pour le diffuseur inférieur, 1394 pour les crépines).
- Commandez la pièce en utilisant cette référence directement sur notre boutique – elle correspond exactement à l'original Lacron.
Conseils d'entretien préventif
- Contrôlez la pression du manomètre : une pression supérieure à 1,5 bar indique un colmatage du sable. Procédez à un contre-lavage.

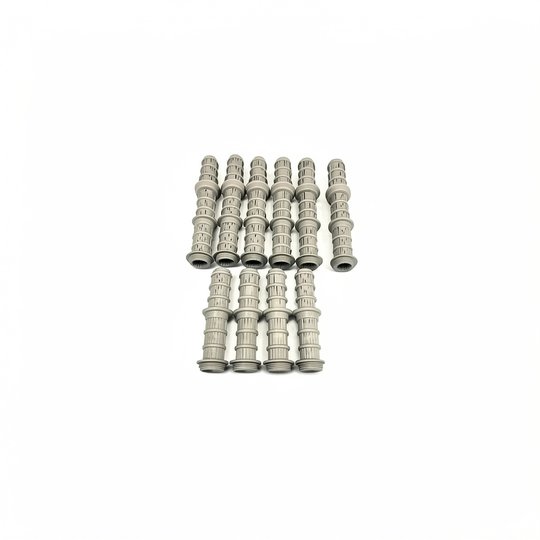

- Vérifiez l'état des crépines tous les ans : des crépines fissurées laissent passer le sable vers la piscine. Remplacez-les par le kit référence 1394 (LSR-24).
- Changez le sable tous les 3 à 5 ans pour maintenir l'efficacité de la filtration.
- Lubrifiez le joint du couvercle (réf. 6011) avec de la silicone pour assurer l'étanchéité.
Pourquoi choisir cette vue éclatée ?
Cette vue éclatée officielle regroupe toutes les pièces du filtre LSR-24 dans un schéma clair et complet. Plus besoin de chercher au hasard : chaque composant est listé avec sa référence, vous permettant de commander la bonne pièce du premier coup. Économisez du temps et évitez les erreurs de compatibilité grâce à ce document technique éprouvé.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtre LSR-24
Filtrer par N° :
N° 1
2 produits alternatifs
N° 1
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
1 produit
N° 6
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 10
1 produit
N° 10
Crépine FILTRE LSR 16/18/20/24/30 LSC 30/48 - À l'unité 120 mm - Avant 2004
Réf: 62096007HBG
26,16 €
N° 11
1 produit
N° 11
N° 12
1 produit
N° 12
N° 13
1 produit
N° 13
N° 14
2 produits alternatifs
N° 14
N° 14
N° 15
2 produits alternatifs
N° 15
N° 15
N° 16
1 produit
N° 16
N° 18
1 produit
N° 18
