Retour aux modèle HAYWARD
HAYWARD
Filtre à Cartouche STAR CLEAR PLUS
C751 C900 C1200 C1750
Réf: C751
Vue Eclatée - Schéma Téchnique
Vue éclatée du filtre à cartouche HAYWARD Star Clear Plus - Modèles C751, C900, C1200, C1750
Découvrez la vue éclatée complète du filtre à cartouche Hayward Star Clear Plus, conçu pour les piscines et spas résidentiels. Cette gamme comprend quatre modèles : C751, C900, C1200 et C1750, chacun utilisant une cartouche filtrante en polyester renforcé pour une filtration haute performance jusqu'à 20 microns. Chaque repère sur le schéma correspond à une pièce détachée d'origine, garantissant un remplacement exact et durable.
Caractéristiques techniques
| Marque | Hayward |
| Modèles compatibles | C751, C900, C1200, C1750 |
| Débit de filtration | Jusqu'à 7 200 gallons/h (27,3 kl/h) pour C1200 et C1750 |
| Finesse de filtration | 15 à 20 microns |
| Matériau du corps | Polymère renforcé anti-corrosion |
| Pression max | 3,5 bars |
| Raccordement | 1 1/2' pour C751/C900, 2' pour C1200/C1750 |
Installation et identification des pièces
- Repérez sur le schéma la pièce à remplacer (ex. couvercle repère 4, cartouche repère 7, purge d'air repère 15). Chaque repère est associé à une référence unique.
- Commandez directement la pièce correspondante via notre vue éclatée en sélectionnant le repère ou la référence indiquée (ex. CX1750B pour le couvercle, CX1750RE pour la cartouche du modèle C1750).
- Remontez sans outil : le filtre Star Clear Plus se démonte et se remonte à la main grâce à son écrou de serrage central (réf. CX1750Z2).
Conseils d'entretien
- Nettoyez la cartouche régulièrement lorsque la pression du manomètre dépasse de 7 à 10 psi (0,49 à 0,69 bar) la pression initiale, ou quand le débit diminue.
- Remplacez la cartouche environ une fois par saison ou dès que la pression atteint la zone rouge du manomètre. Utilisez un nettoyant acide ou dégraissant spécifique (ex. Welclean) pour prolonger sa durée de vie.

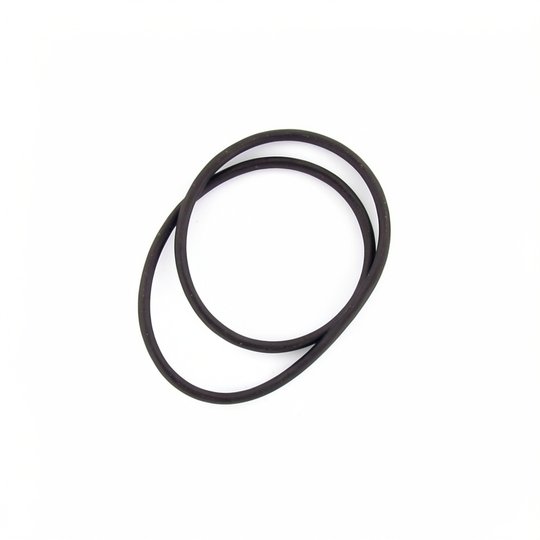

- Vérifiez les joints (couvercle, bouchon de vidange, purge) à chaque réouverture : un joint usé peut provoquer des fuites.
Pourquoi choisir cette pièce ?
Chaque pièce de la vue éclatée est une pièce d'origine Hayward ou une pièce compatibles testée, assurant un montage parfait et une performance de filtration maximale. Le système sans outil facilite l'entretien, tandis que la robustesse du polyester renforcé garantit une longue durée de vie. Faites le choix de la fiabilité pour une eau cristalline.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
