Retour aux modèle HAYWARD
HAYWARD
Filtre à Cartouche SWIMCLEAR Mono
C100SE C150SE C200SE
Réf: C100SE

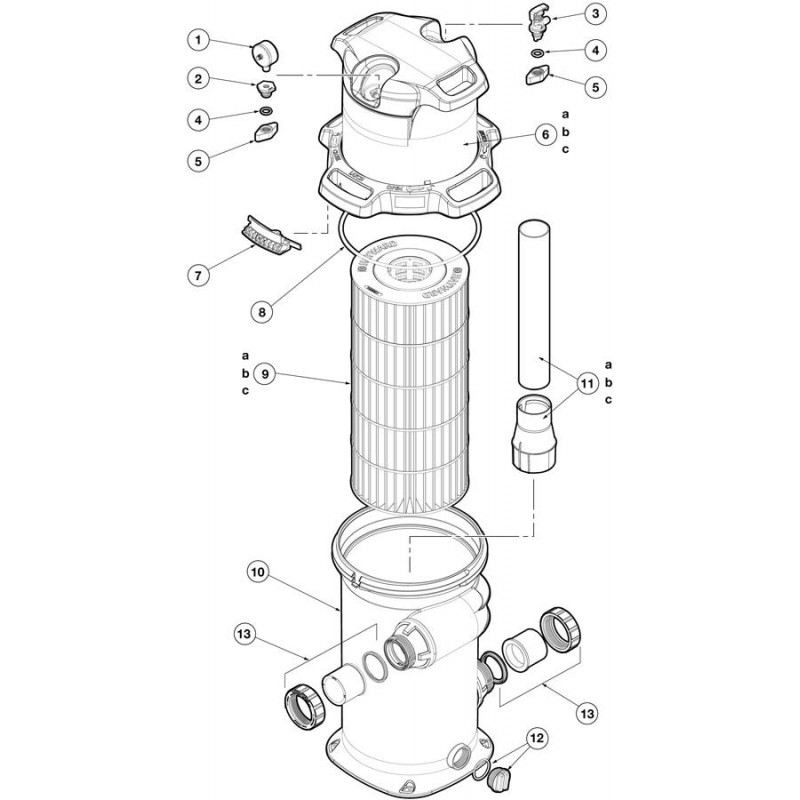

Vue Eclatée - Schéma Téchnique
Vue éclatée Filtre à Cartouche SWIMCLEAR Mono Hayward (C100SE / C150SE / C200SE)
Cette vue éclatée représente l'ensemble des pièces détachées du filtre à cartouche SWIMCLEAR Mono de la marque Hayward. Elle couvre les trois modèles C100SE, C150SE et C200SE. Grâce à ce schéma, identifiez facilement chaque composant : tête de filtre, corps, cartouche filtrante, manomètre, purgeur d'air, joints toriques, diffuseur et bouchon de vidange. Un outil indispensable pour commander la pièce exacte et assurer la longévité de votre équipement.
Caractéristiques techniques
| Marque | Hayward |
| Modèles concernés | C100SE, C150SE, C200SE |
| Finesse de filtration | 20 à 25 microns |
| Pression de fonctionnement | 3,5 bar |
Installation – Comment utiliser la vue éclatée ?
- Repérez la pièce défectueuse sur le schéma en vous aidant des numéros et des légendes.

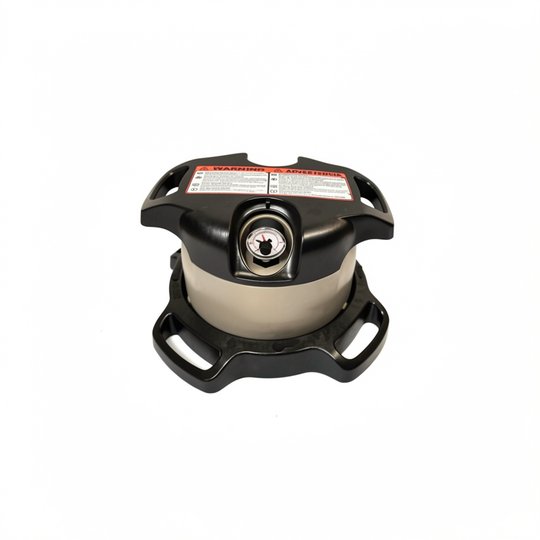

- Consultez la liste des pièces associées ci-dessous pour trouver la référence exacte (ex : CX100B pour la tête, CX100XRE pour la cartouche).
- Sélectionnez la quantité souhaitée et ajoutez la pièce au panier. Toutes les références sont d'origine Hayward.
Conseils d'entretien
- Nettoyez la cartouche une fois par mois au jet d'eau doux pour maintenir un débit optimal.
- Remplacez la cartouche tous les 4 ans environ, ou plus tôt si elle est endommagée.
- Vérifiez l'état des joints toriques (réf. CXFHR1001, CXGAR1001PAK2) lors de chaque démontage et changez-les en cas de durcissement ou de fissure.
- Le filtre ne nécessite pas de contre-lavage : vous économisez eau, chauffage et produits chimiques.
Pourquoi choisir cette pièce ?
Les pièces détachées Hayward d'origine garantissent un ajustement parfait et une filtration optimale. La cartouche en polyester renforcé offre une rétention des impuretés jusqu'à 25 microns pour une eau cristalline. L'entretien simplifié et l'absence de contre-lavage réduisent votre consommation d'eau et vos coûts d'exploitation. Faites le choix de la fiabilité avec des composants conçus pour durer.
Documents & Médias
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
