Retour aux modèle EMAUX
EMAUX
Filtre MAX FLOW MFS Series
MFS17 MFS20 MFS24 MFS27A MFS31A
Réf: MFS17
Vue Eclatée - Schéma Téchnique
Vue éclatée – Filtre à sable EMAUX MAX FLOW MFS Series (MFS17, MFS20, MFS24, MFS27A, MFS31A)
La vue éclatée du filtre EMAUX Max Flow MFS Series vous permet d'identifier rapidement chaque pièce détachée d'origine. Cette documentation technique couvre les modèles MFS17, MFS20, MFS24, MFS27A et MFS31A (diamètres de cuve 17" à 31"). Retrouvez l'ensemble des références OEM pour une commande sans erreur.
Caractéristiques techniques
| Marque | EMAUX |
| Référence | Max Flow MFS Series (MFS17, MFS20, MFS24, MFS27A, MFS31A) |
| Type | Filtre à sable pour piscine – usage résidentiel et semi-commercial |
| Diamètre de cuve | 17", 20", 24", 27", 31" selon modèle |
| Matériau | Polyéthylène haute densité (HDPE) – cuve monobloc soufflée sans soudure |
| Pression max. | 2,8 bar (40 psi) |
| Température max. | 50 °C (122 °F) |
| Vanne | 6 voies en ABS avec axe inox marine (1"1/2 ou 2" selon modèle) |
Installation – Comment utiliser la vue éclatée ?
- Repérez votre modèle (MFS17, MFS20, MFS24, MFS27A ou MFS31A) sur le schéma.
- Identifiez la pièce à remplacer grâce au numéro de repère (Key No.) et à sa description.
- Relevez la référence OEM correspondante (ex : E89012606 pour la cuve 17", E01172008 pour les crépines latérales 126 mm).
- Commandez directement la pièce détachée d'origine sur notre boutique en ligne.
Conseils d'entretien
- Contrôlez régulièrement la pression : un manomètre au-dessus de 0,8 bar indique un colmatage – procédez au contre-lavage.
- Inspectez les joints toriques (couvercle, adaptateurs, vanne) et remplacez-les dès qu'ils présentent des signes d'usure ou de déformation.

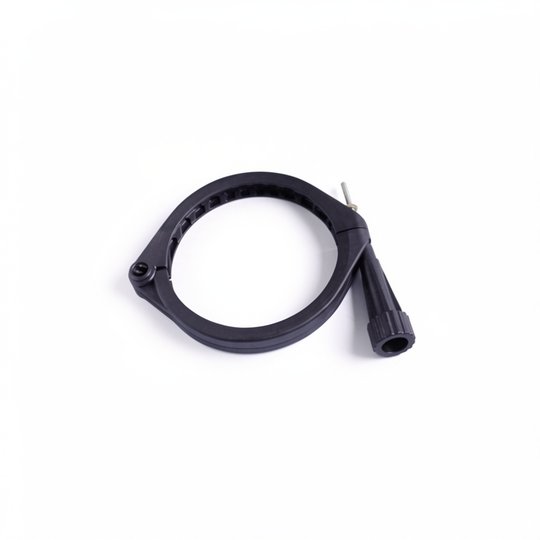

- Vérifiez le collier de serrage : la fermeture sans outil doit être bien en place pour éviter toute fuite.
- Nettoyez la vanne purge d'air régulièrement pour garantir une bonne évacuation de l'air.
Pourquoi choisir cette pièce ?
Chaque composant de la vue éclatée correspond à une pièce d'origine EMAUX, garantissant un ajustement parfait et une fiabilité optimale. Que vous ayez besoin d'une cuve complète, d'un système intérieur, de crépines ou d'une vanne, vous retrouvez la référence exacte à commander. Fini les erreurs de compatibilité : le schéma vous guide pas à pas pour une remise en état rapide et durable de votre filtration.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
