Retour aux modèle CERTIKIN
CERTIKIN
Filtre à diatomées JAUNE 24-36-48-60
FDE24 FDE36 FDE48 FDE60
Réf: FDE24
Vue Eclatée - Schéma Téchnique
Vue éclatée – Filtre à diatomées Jaune CERTIKIN 24-36-48-60
Cette vue éclatée représente l’ensemble des pièces composant le filtre à diatomées CERTIKIN Jaune (anciennement Astral Clarity). Conçu pour offrir une finesse de filtration de 2 à 5 microns, cet équipement est disponible en quatre tailles : FDE24 (2,2 m² de surface filtrante), FDE36 (3,3 m²), FDE48 (4,5 m²) et FDE60 (5,6 m²). Le schéma ci-contre facilite le repérage de chaque pièce détachée : côtelettes, collecteurs, joints, manomètre, purge d’air, vanne multivoies et bien plus.
Caractéristiques techniques
| Marque | CERTIKIN (compatible Astral) |
| Références | FDE24, FDE36, FDE48, FDE60 |
| Type | Filtre à diatomées – cuve polyester/fibre de verre |
| Diamètre cuve | 600 mm (commun à tous les modèles) |
| Raccordement vanne | 1"1/2 (FDE24, FDE36) – 2" (FDE48, FDE60) |
| Pression max de service | 2,5 kg/cm² |
| Débit | 11 m³/h (FDE24), 16,4 m³/h (FDE36), 21,8 m³/h (FDE48), 27,3 m³/h (FDE60) |
Installation et commande des pièces
- Repérer la pièce sur la vue éclatée : chaque élément est numéroté et correspond à une référence dans la liste déroulante.

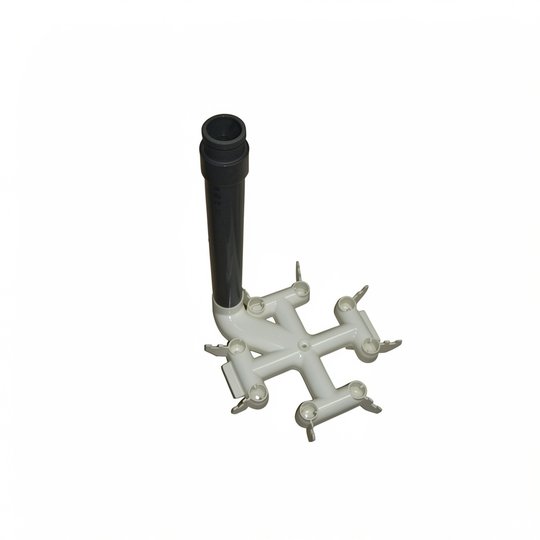

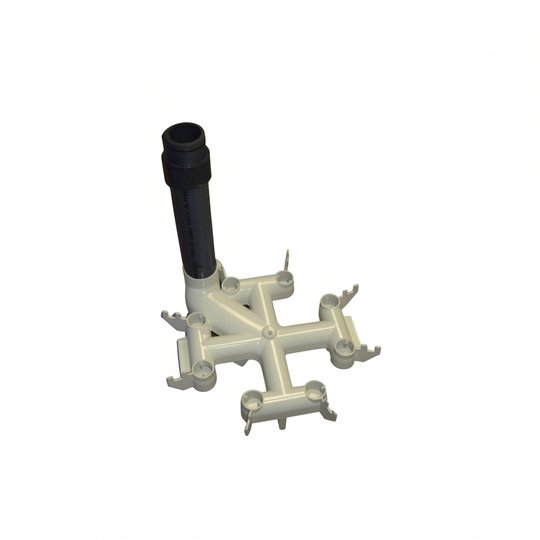

- Noter la référence (ex. 4404210110 pour un coude supérieur) et la quantité nécessaire.
- Ajouter au panier directement depuis la fiche produit ou utiliser le module de pièces détachées en bas de page.
Conseils d’entretien
- Nettoyage régulier des côtelettes : Rincez les éléments filtrants à l’eau claire dès que la pression augmente de 0,5 bar par rapport à la pression de fonctionnement normale.

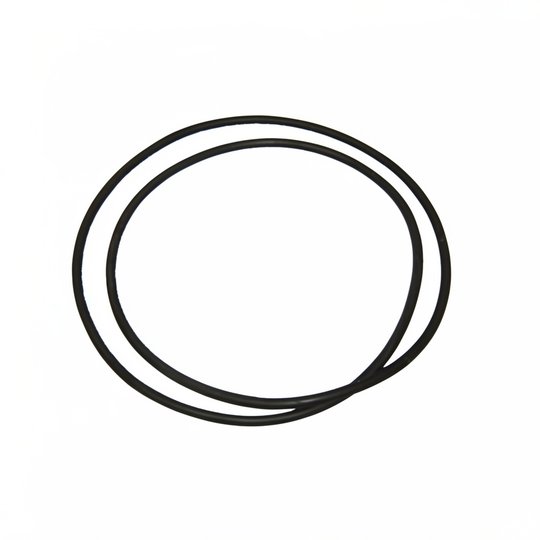

- Remplacement des joints : Vérifiez annuellement l’état du joint de cuve (réf. 4404180405) et des joints toriques de traversée pour éviter les fuites.
- Purge d’air : Actionnez la purge après chaque arrêt de la pompe pour évacuer l’air emprisonné dans la cuve.
Pourquoi choisir cette vue éclatée ?
Ce schéma détaillé vous garantit une identification rapide et précise de chaque pièce détachée de votre filtre CERTIKIN Jaune. Grâce à une nomenclature complète, vous évitez les erreurs de commande et prolongez la durée de vie de votre équipement. Toutes les références sont disponibles en stock pour une expédition rapide.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
1 produit
N° 6
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 10
1 produit
N° 10
N° 11
1 produit
N° 11
N° 12
1 produit
N° 12
N° 13
1 produit
N° 13
N° 14
1 produit
N° 14
N° 15
1 produit
N° 15
N° 16
4 produits alternatifs
N° 16
N° 16
N° 16
N° 16
N° 17
4 produits alternatifs
N° 17
N° 17
N° 17
N° 17
N° 18
4 produits alternatifs
N° 18
N° 18
N° 18
N° 18
N° 19
1 produit
N° 19
Kit de joints toriques de traversée 2" pour Filtre Saturne Ø750, Aster Ø60x8 (x2)
Réf: 4404040115
5,46 €
N° 20
4 produits alternatifs
N° 20
N° 20
N° 20
N° 20
