Retour aux modèle ASTRALPOOL
ASTRALPOOL
Filtre ASTER jaune
20610VCL56 20611VCL56 20612VCL56 20613VCL56
Réf: 20610VCL56

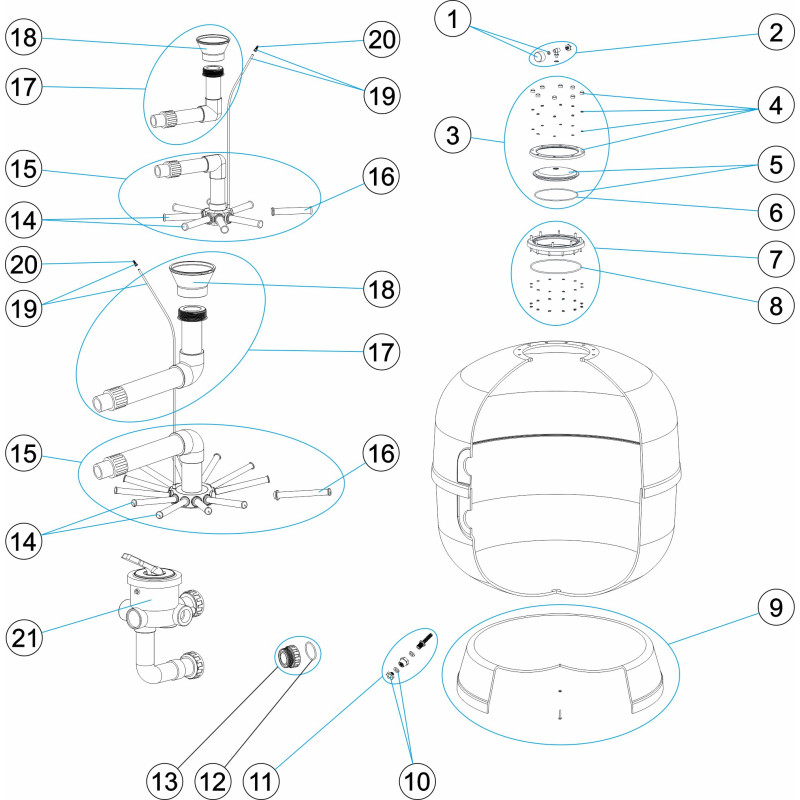

Vue Eclatée - Schéma Téchnique
Vue éclatée du filtre à sable ASTER jaune Astralpool – Modèles 20610VCL56, 20611VCL56, 20612VCL56, 20613VCL56
Le filtre ASTER jaune de la marque Astralpool est une référence mondiale de la filtration piscine, reconnu pour sa robustesse, sa fiabilité et sa performance. Ce schéma éclaté couvre les quatre variantes de référence (20610VCL56, 20611VCL56, 20612VCL56, 20613VCL56) et détaille l’ensemble des pièces détachées disponibles : cuve, vanne multivoies, collecteurs, joints, manomètre, purge d’air, bouchon de vidange et bien plus. Idéal pour diagnostiquer rapidement une panne et commander la pièce adaptée sans erreur.
Caractéristiques techniques
| Marque | Astralpool |
| Référence | 20610VCL56 |
| Références équivalentes | 20611VCL56, 20612VCL56, 20613VCL56 |
| Type de filtre | Filtre à sable – cuve laminée polyester et fibre de verre |
| Pression maximale | 2,5 kg/cm² |
| Couleur | Jaune |
Installation – Comment utiliser ce schéma éclaté
- Identifiez votre modèle : repérez la référence inscrite sur la cuve de votre filtre (20610VCL56, 20611VCL56, 20612VCL56 ou 20613VCL56). Toutes ces variantes partagent le même design et les mêmes pièces.
- Consultez le schéma : chaque pièce est numérotée et correspond à une référence de commande. Comparez visuellement le composant défectueux avec le dessin pour confirmer son emplacement.
- Commandez la pièce : utilisez la référence indiquée dans la liste associée. Profitez de notre stock en ligne pour une livraison rapide.
Conseils d’entretien
- Contrôle régulier de la pression : si l’aiguille du manomètre dépasse 0,8 bar au-dessus de la pression de démarrage, effectuez un lavage (backwash) du sable.
- Nettoyage de la vanne et des joints : une fois par saison, démontez la vanne 6 voies, nettoyez les joints toriques et graissez-les légèrement avec de la silicone pour éviter les fuites.
- Vérification du sable : tous les 3 à 5 ans, remplacez le sable ou les billes de verre pour maintenir une filtration optimale. La charge nécessaire varie selon le diamètre (ex. 50 kg pour Ø350, 70 kg pour Ø450…).
Pourquoi choisir cette pièce ?
Ce schéma éclaté vous offre une vue exhaustive de toutes les pièces détachées du filtre ASTER jaune Astralpool. Inutile de démonter entièrement l’appareil : localisez rapidement le composant défaillant et commandez la pièce exacte, garantie d’origine. Économisez du temps et de l’argent grâce à une maintenance simplifiée, sans risque d’erreur de référence. Toutes les pièces listées sont en stock et expédiées sous 48h.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
1 produit
N° 6
Joint de bride fixation FSAB Atlas et Florida II ou de couvercle Filtre Volcano
Réf: 4404260106
6,00 €
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
4 produits alternatifs
N° 9
N° 9
N° 9
N° 9
N° 10
1 produit
N° 10
N° 11
1 produit
N° 11
N° 12
1 produit
N° 12
Kit de joints toriques de traversée 2" pour Filtre Saturne Ø750, Aster Ø60x8 (x2)
Réf: 4404040115
5,46 €
N° 13
1 produit
N° 13
N° 14
3 produits alternatifs
N° 14
N° 14
N° 14
N° 15
4 produits alternatifs
N° 15
N° 15
N° 15
N° 15
N° 16
3 produits alternatifs
N° 16
N° 16
N° 16
N° 17
4 produits alternatifs
N° 17
N° 17
N° 17
N° 17
N° 18
2 produits alternatifs
N° 18
N° 18
N° 19
1 produit
N° 19
N° 20
1 produit
N° 20
