Retour aux modèle ASTRALPOOL
ASTRALPOOL
Filtre ASTER, ULTIMAX haut rendement
10003 10004 24768 24769 24770
Réf: 10003

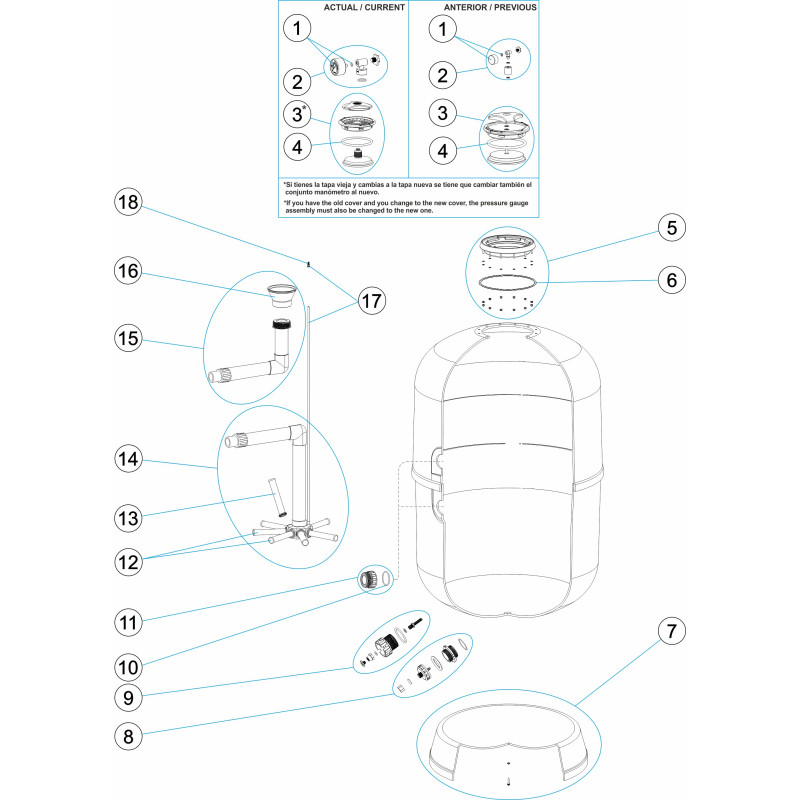

Vue Eclatée - Schéma Téchnique
Vue éclatée du filtre ASTER / ULTIMAX haute performance – ASTRALPOOL

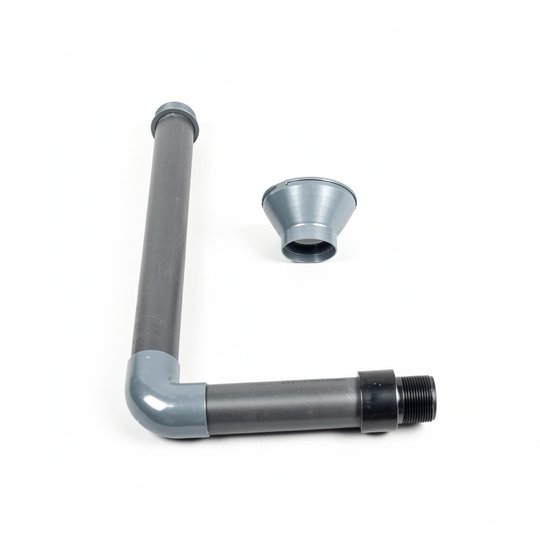

Cette vue éclatée vous permet d'identifier et de commander toutes les pièces détachées du filtre à sable ASTER et ULTIMAX haute performance de la marque ASTRALPOOL. Les modèles concernés sont les références 10003, 10004, 24768, 24769, 24770, correspondant aux diamètres 500, 600, 750 et 900 mm avec ou sans vanne multivoies. Grâce au schéma détaillé, localisez rapidement chaque composant : crépines, diffuseur, vanne, manomètre, purge d'air, vidange, etc.
Caractéristiques techniques
| Marque | ASTRALPOOL |
| Référence | 10003 (modèles associés : 10004, 24768, 24769, 24770) |
| Diamètres disponibles | 500, 600, 750, 900 mm |
| Matériau | Polyester et fibre de verre laminé |
| Pression max | 2,5 kg/cm² (2,5 bar) |
| Vitesse de filtration | 50 m³/h/m² max |
| Hauteur de lit filtrant (HP) | 800 mm (modèles haute performance) |
Installation
- Identifiez votre modèle : Repérez la référence de votre filtre sur la plaque signalétique ou sur la cuve. Comparez-la avec les modèles listés (10003, etc.).
- Utilisez le schéma éclaté : Repérez la pièce défaillante ou à entretenir dans la vue éclatée ci-contre. Notez le numéro de référence indiqué sur le schéma.
- Commandez la pièce : Recherchez la référence dans la liste des pièces associées (ex : 4404010025, etc.) et ajoutez-la au panier. Vérifiez la compatibilité avec votre diamètre de filtre.
Conseils d entretien
- Contrôle de pression : Surveillez le manomètre. Si la pression dépasse 0,8 bar au-dessus de la pression de départ, procédez à un contre-lavage (position Backwash de la vanne).
- Nettoyage du sable / verre filtrant : Un contre-lavage régulier (toutes les 2 à 4 semaines en saison) maintient l’efficacité du filtre. Remplacez le milieu filtrant tous les 3 à 5 ans selon l’usage.
- Inspection des joints : Vérifiez l’état du joint torique du couvercle et des joints de vanne chaque année. Remplacez-les dès les premiers signes de fuite.
- Vidange hivernale : Avant l’hiver, vidangez complètement le filtre via le bouchon de vidange en bas de cuve et stockez la vanne à l’abri du gel.
Pourquoi choisir cette piece ?
Les pièces d’origine ASTRALPOOL garantissent un ajustement parfait et une fiabilité maximale pour votre filtre ASTER / ULTIMAX. Chaque composant (crépines 1″, diffuseur, vanne multivoies, manomètre) est conçu pour résister à la pression de service (2,5 bar) et aux produits chimiques de traitement. En optant pour des pièces d’origine, vous préservez la performance de filtration et la longévité de votre installation.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtrer par N° :
N° 1
1 produit
N° 2
2 produits alternatifs
N° 2
Manomètre FILTRE SAB UVE / Aster - 1/8" avec té, joint et bouchon purge d'air
Réf: 4404190101
31,38 €
N° 2
N° 3
1 produit
N° 3
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
1 produit
N° 6
N° 7
4 produits alternatifs
N° 7
N° 7
N° 7
N° 7
N° 8
1 produit
N° 8
N° 10
2 produits alternatifs
N° 10
N° 10

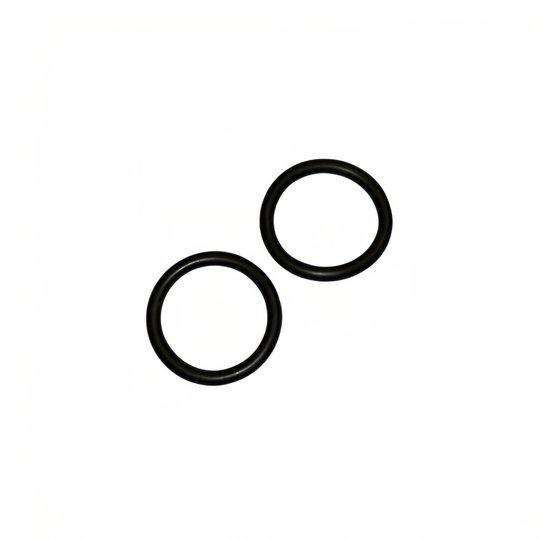

Kit de joints toriques de traversée 2" pour Filtre Saturne Ø750, Aster Ø60x8 (x2)
Réf: 4404040115
5,46 €
N° 11
3 produits alternatifs
N° 11
N° 11
N° 11
N° 12
4 produits alternatifs
N° 12
N° 12
N° 12
N° 12
N° 13
4 produits alternatifs
N° 13
N° 13
N° 13
N° 13
N° 14
5 produits alternatifs
N° 14
N° 14
N° 14
N° 14
N° 14
N° 15
5 produits alternatifs
N° 15
N° 15
N° 15
N° 15
N° 15
N° 16
3 produits alternatifs
N° 16
N° 16
N° 16
N° 17
2 produits alternatifs
N° 17
N° 17
N° 18
1 produit
N° 18
