Retour aux modèle ASTRALPOOL
ASTRALPOOL
Filtre BERLIN Ø 500 600 750
00541 00542 00543
Réf: 00541

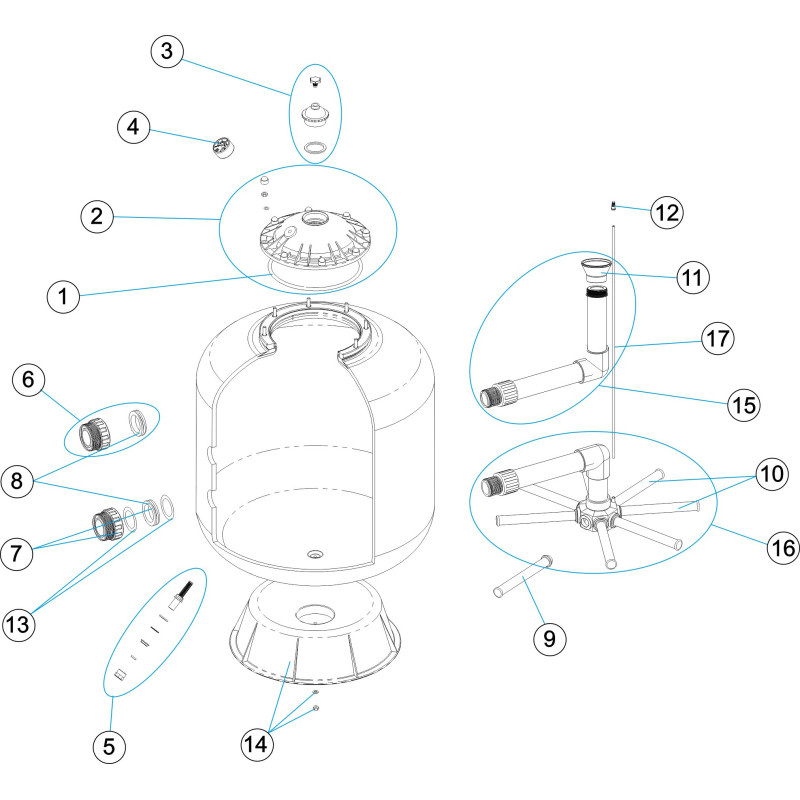

Vue Eclatée - Schéma Téchnique
Vue éclatée du filtre à sable bobiné Berlin – Astralpool (Réf. 00541, 00542, 00543)
Cette vue éclatée vous présente l'intégralité des pièces détachées du filtre Berlin décliné en trois diamètres : 500 mm (00541), 600 mm (00542) et 750 mm (00543). Conçu par Astralpool, ce filtre à sable bobiné allie résistance et performance. Chaque composant, du collecteur diffuseur à la vanne latérale, est clairement identifié pour un remplacement facile.
Caractéristiques techniques
| Marque | Astralpool |
| Références | 00541 (Ø 500 mm), 00542 (Ø 600 mm), 00543 (Ø 750 mm) |
| Diamètre cuve | 500 mm / 600 mm / 750 mm |
| Raccords | 1 ½” (500/600), 2” (750) |
| Débit nominal | 9 m³/h (500), 14 m³/h (600), 21 m³/h (750) |
| Matériau | Polyester et fibre de verre bobiné, finition satinée bleue |
| Pression max | 2,5 bar (standard), 4 bar en option |
| Vitesse de filtration | Jusqu’à 50 m³/h/m² |
| Type de vanne | Latérale multivoies (incluse sur ces modèles) |
| Chargement sable | 100 kg (500), 175 kg (600), 300 kg (750) |
Installation – Utilisation du schéma
- Identifiez votre modèle : repérez le diamètre de votre filtre (500, 600 ou 750 mm) sur la cuve.
- Consultez la vue éclatée : chaque pièce est numérotée et correspond à une référence fabricant. Comparez visuellement avec votre filtre.
- Commandez la pièce : utilisez la référence indiquée dans le schéma pour acheter le composant exact (ex : diffuseur, joint, vanne).
Conseils d’entretien
- Surveillez la pression : un manomètre intégré vous aide à détecter le colmatage. Nettoyez le filtre (contre-lavage) lorsque la pression augmente de 0,5 bar par rapport à la pression de fonctionnement.
- Vérifiez les joints et la vanne : une inspection annuelle du joint de la vanne et du diffuseur évite les fuites et assure une filtration optimale.
- Renouvelez le média filtrant : tous les 3 à 5 ans, remplacez le sable ou le verre filtrant par une charge adaptée (granulométrie 0,4-0,8 mm).
Pourquoi choisir cette pièce ?
La vue éclatée du filtre Berlin est l’outil indispensable pour tout propriétaire de piscine souhaitant entretenir lui-même son équipement. En identifiant précisément chaque composant, vous évitez les erreurs de commande et prolongez la durée de vie de votre filtre. Un schéma clair et des références d’origine Astralpool garantissent une réparation fiable, sans compromis sur la qualité de filtration.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
