Retour aux modèle ASTRALPOOL

ASTRALPOOL

Filtre MONOBLOC

25449

Réf: 25449

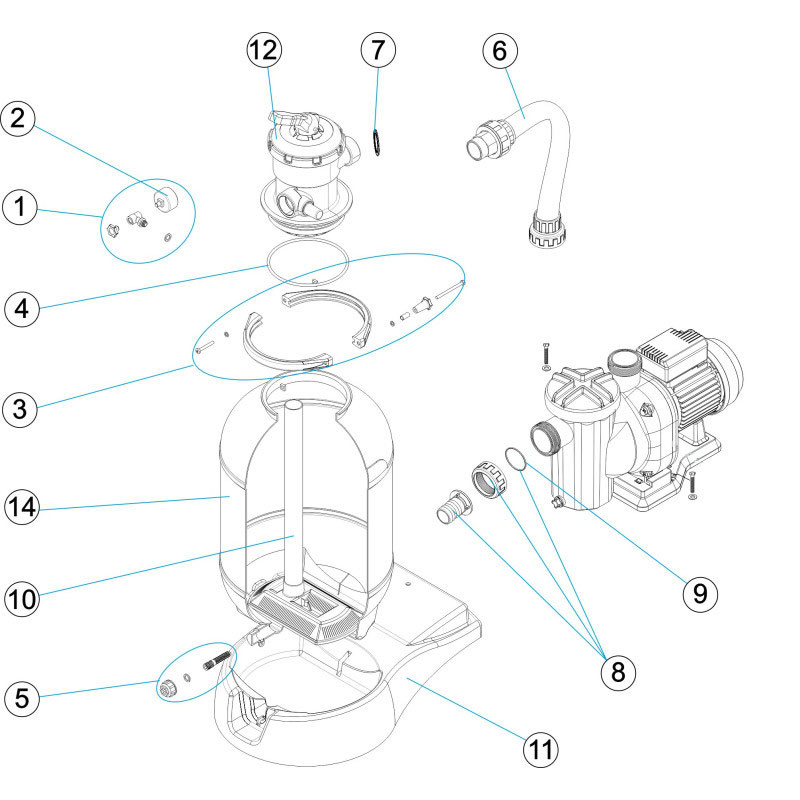

Vue Eclatée - Schéma Téchnique

Vue éclatée filtre MONOBLOC ASTRALPOOL - référence 25449

Cette vue éclatée vous présente l’ensemble des pièces détachées du groupe de filtration monobloc Astralpool. Utilisée pour les modèles Max Top, Fiji, Samoa, Galactic, Millenium (diamètres de cuve 300 à 600 mm), elle permet d’identifier rapidement chaque composant : corps de filtre, vanne 6 voies, pompe, collecteur, crépines, joints et visserie. Idéale pour une commande précise lors d’une réparation ou d’un entretien courant.

Caractéristiques techniques

Marque	Astralpool
Référence	25449
Références équivalentes	Vue éclatée commune aux groupes monoblocs Astralpool (Max Top, Fiji, Samoa, Galactic, Millenium)
Dimensions	Diamètre de cuve : 300 à 600 mm selon modèle
Matériau	Polyéthylène haute densité soufflé (thermoplastique)

Installation

Consultez le schéma éclaté : repérez le numéro de la pièce défectueuse sur la vue numérotée.
Commandez la pièce détachée correspondante en vérifiant la référence indiquée sur notre fiche produit.

Conseils d’entretien

Surveillez la pression : nettoyez le filtre à contre-courant dès que le manomètre dépasse 0,5 bar au-dessus de la pression de service.
Vérifiez les joints toriques (couvercle, vanne, raccords) une fois par an et remplacez-les s’ils sont déformés.
Remplacez le sable tous les 2 à 3 ans pour maintenir une filtration optimale.

Pourquoi choisir cette pièce ?

Grâce à ce schéma détaillé, vous identifiez immédiatement la pièce d’origine Astralpool nécessaire à votre réparation. Fini les erreurs de référence : commandez en toute confiance le joint, la vanne ou le collecteur adapté à votre filtre monobloc. Une solution simple et rapide pour remettre votre filtration en état.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Filtre MONOBLOC (25449)
