Retour aux modèle ASTRALPOOL
ASTRALPOOL
Filtre CANTABRIC 750
15784
Réf: 15784
Vue Eclatée - Schéma Téchnique
Vue éclatée Filtre à sable CANTABRIC 750 – Astralpool (réf. 15784)
La vue éclatée du filtre CANTABRIC 750 de la marque Astralpool vous offre un accès direct au schéma complet des pièces détachées. Conçu pour fonctionner avec une vanne multivoies à baïonnette (sorties latérales ou supérieure), ce filtre en plastique technique injecté assure une filtration performante jusqu'à 50 m³/h/m² avec une charge de sable de 300 kg. Le diamètre d'ouverture de 177 mm facilite la manipulation. Idéal pour dépanner ou réviser votre équipement, chaque composant est référencé sur le plan d'explosion.
Caractéristiques techniques de l'équipement
| Marque | Astralpool |
| Référence modèle | 15784 |
| Type de filtre | Filtre à sable haute pression |
| Sorties | Latérales (vanne 2" à baïonnette) ou supérieures (Top) |
| Dimensions | Diamètre 750 mm – Hauteur 1045 mm |
| Matériau | Plastique technique injecté – Couvercle ABS transparent |
| Charge de sable | 300 kg |
| Pression maxi | 2,5 kg/cm² |
| Débit maxi | 21 m³/h |
| Poids net | 24 kg |
Utilisation de la vue éclatée
- Identifier la pièce défaillante : repérez la position sur le schéma ; chaque élément est numéroté.
- Relever le code : notez la référence associée (ex. 4404180201 pour le joint torique du couvercle).
- Commander : utilisez ce code pour trouver la pièce de rechange exacte dans notre catalogue.
Conseils d'entretien préventif
- Purgez régulièrement l'air via la purge manuelle située sur le dessus du filtre pour éviter les poches d'air.
- Lavez le sable : effectuez un contre-lavage lorsque le manomètre indique une hausse de pression de 0,5 kg/cm² par rapport à la valeur de départ.
- Vérifiez le joint torique du couvercle (réf. 4404180201) : remplacez-le s'il est endommagé pour garantir l'étanchéité.
- Protégez en hiver : vidangez le filtre et retirez la vanne en suivant les instructions du manuel.
Pourquoi choisir cette vue éclatée ?

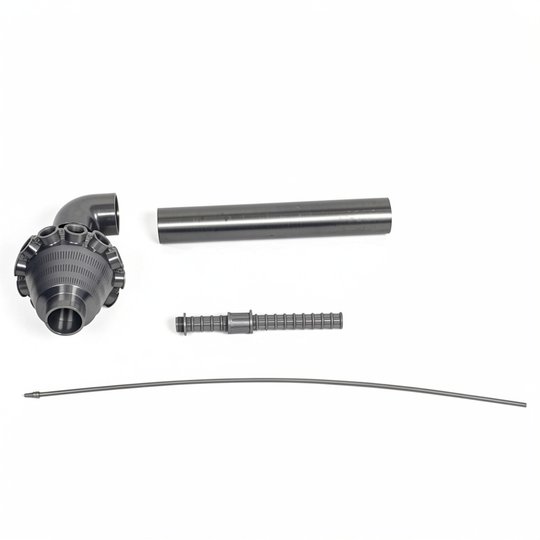

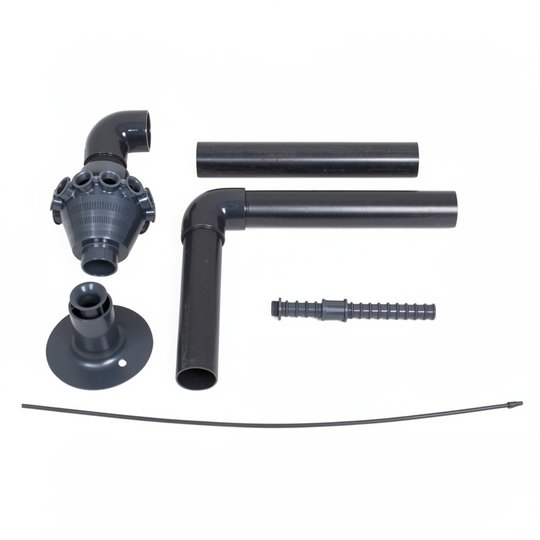

La vue éclatée du filtre CANTABRIC 750 vous donne une vision claire de l'intérieur de votre équipement. Elle vous permet de localiser instantanément chaque composant, du collecteur aux crépines, en passant par le diffuseur et la vanne. Un outil indispensable pour un dépannage rapide et une commande sans erreur des pièces d'origine Astralpool.
🔧 Pièces Détachées
💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.
Filtre CANTABRIC 750
(15784)
Filtrer par N° :
N° 1
1 produit
N° 2
1 produit
N° 2
N° 3
1 produit
N° 3
N° 4
1 produit
N° 4
N° 5
1 produit
N° 5
N° 6
1 produit
N° 6
N° 7
1 produit
N° 7
N° 8
1 produit
N° 8
N° 9
1 produit
N° 9
N° 10
1 produit
N° 10
N° 11
1 produit
N° 11
N° 12
1 produit
N° 12
N° 13
1 produit
N° 13
N° 14
1 produit
N° 14
Ensemble de 12 kits crépines (rallonges + manchons + crépines) 3/4" 265mm FSAB Ø750
Réf: 4404010086
36,30 €
N° 15
1 produit
N° 15
N° 16
1 produit
N° 16
N° 17
1 produit
N° 17
