Retour aux modèle ASTRALPOOL

ASTRALPOOL

Filtre CANTABRIC TOP 750

20128

Réf: 20128

Vue Eclatée - Schéma Téchnique

Vue éclatée du filtre CANTABRIC TOP 750 - Astralpool

Cette vue éclatée détaille l'ensemble des pièces détachées du filtre à sable CANTABRIC TOP 750 de la marque Astralpool. Conçu pour les piscines jusqu'à 120 m³, ce modèle (réf. 20128) offre des connexions en 2" et une vanne multivoies Top pour un accès facilité en local technique. Le schéma ci-dessous référence chaque composant : joint torique (pos.1), manomètre (pos.2), écrou de couvercle (pos.4), purge de sable 2" (pos.5), ensemble collecteur Top (pos.7), bras collecteurs (pos.8-10), vanne Top (pos.12) et bien d'autres pièces d'origine Astralpool.

Caractéristiques techniques

Marque	Astralpool
Référence	20128
Références équivalentes	4404180023 (ensemble intérieur)
Dimensions	Diamètre 750 mm, connexions 2" (Ø63 mm)
Matériau	Corps en résine thermoplastique injectée, vanne en gaz noir

Installation

Consultez le schéma éclaté ci-dessus pour repérer la pièce défectueuse (ex : pos.1 joint torique, pos.7 ensemble collecteur).

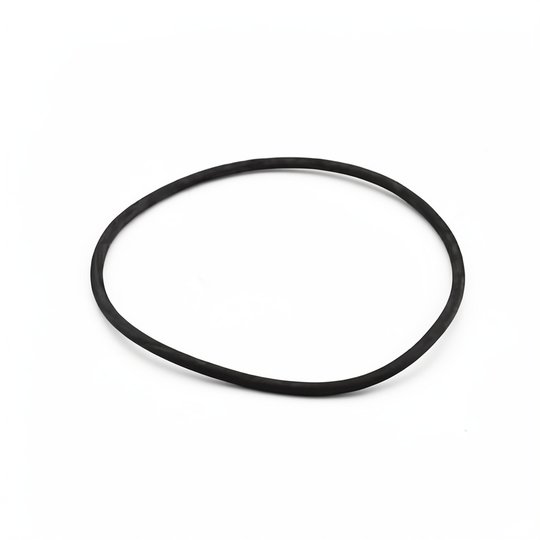

Commandez la pièce via sa référence (ex : 4404180201 pour le joint torique) et remplacez-la en respectant les consignes de montage de la vue éclatée.

Conseils d entretien

Vérifiez régulièrement le manomètre : une pression supérieure à 1,5 kg/cm² indique un colmatage du sable ; procédez à un lavage/rinçage.
Nettoyez la vanne et le joint torique lors du remplacement du sable (tous les 3 à 5 ans) pour éviter les fuites.

Pourquoi choisir cette vue éclatée ?

Ce schéma technique vous offre un accès direct à toutes les pièces d'origine Astralpool pour votre filtre CANTABRIC TOP 750. Plus besoin de chercher : chaque composant est référencé et disponible séparément, vous garantissant une réparation rapide et économique. La fiabilité et la performance de votre filtration sont ainsi préservées.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Filtre CANTABRIC TOP 750 (20128)
