Filtre ASTER 4BAR
Vue Eclatée - Schéma Téchnique

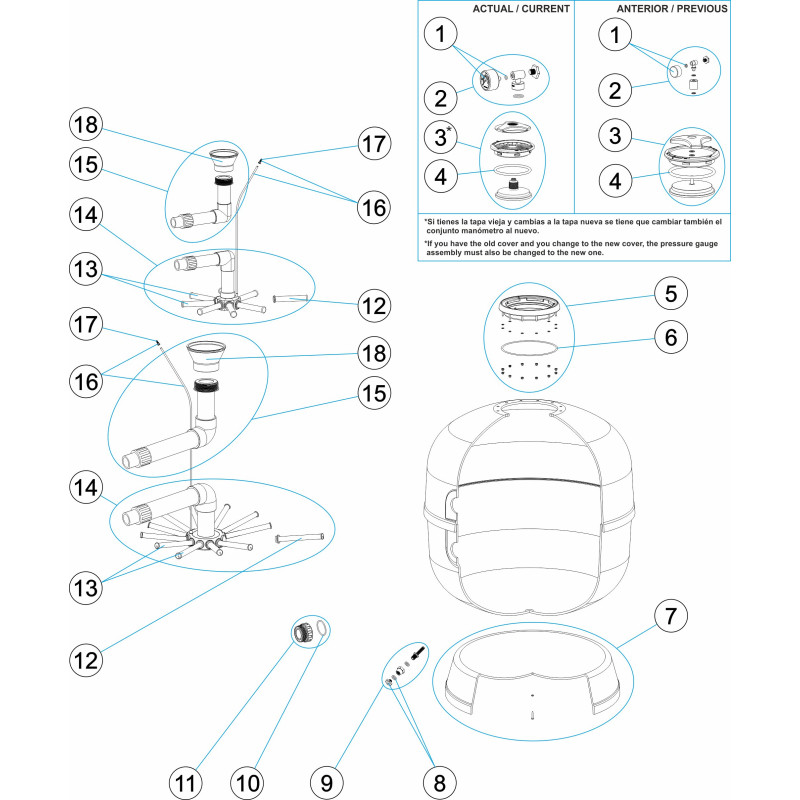

Vue éclatée Filtre ASTER 4BAR – Astralpool (réf. 28289)
La vue éclatée du Filtre ASTER 4BAR de la marque Astralpool vous présente l’ensemble des pièces détachées disponibles pour ce modèle de filtre à sable. Conçue pour faciliter l’identification et le remplacement des composants, cette schématique couvre les références des séries 28289 à 28296. Retrouvez notamment le couvercle à fermeture rapide, les brides, les joints toriques, les crépines 1 pouce, les diffuseurs, les collecteurs et les accessoires de purge.
Caractéristiques techniques
| Marque | Astralpool |
| Référence | 28289 |
| Références équivalentes | 28290, 28291, 28292, 28293, 28294, 28295, 28296 |
| Matériau | Polyester renforcé fibre de verre |
Installation
- Consultez la vue éclatée ci-dessus pour repérer la pièce défectueuse (couvercle, joint, crépine, diffuseur…).
- Notez la référence inscrite sur le schéma puis commandez la pièce de rechange correspondante.
Conseils d entretien
- Contrôlez régulièrement la pression : un lavage à contre-courant est nécessaire lorsque la pression dépasse 0,5 bar par rapport à la pression de service normale.
- Inspectez les joints et le couvercle : veillez à l’étanchéité du couvercle sans vis ; remplacez le joint torique en cas de durcissement ou de fuite.
- Nettoyez les crépines : lors du changement de sable ou de verre filtrant, vérifiez l’état des crépines et remplacez-les si elles sont colmatées ou endommagées.
Pourquoi choisir cette pièce ?
La vue éclatée du Filtre ASTER 4BAR vous garantit un repérage rapide et précis des pièces d’origine Astralpool. Bénéficiez d’une compatibilité parfaite et d’une fiabilité éprouvée grâce à des composants conçus pour durer. Que ce soit pour un entretien courant ou une réparation, cette schématique est l’outil idéal pour prolonger la durée de vie de votre filtre.
🔧 Pièces Détachées


Kit de joints toriques de traversée 2" pour Filtre Saturne Ø750, Aster Ø60x8 (x2)
