Retour aux modèle ASTRALPOOL

ASTRALPOOL

Filtre CANTABRIC TOP 750 - 2"

23866

Réf: 23866

Vue Eclatée - Schéma Téchnique

Vue éclatée – Filtre à sable CANTABRIC TOP 750 2" – ASTRALPOOL

Cette vue éclatée détaille l'intégralité des pièces détachées officielles Astralpool pour le filtre à sable CANTABRIC TOP 750 en version 2 pouces (réf. 23866). Idéale pour la maintenance préventive ou corrective, elle permet de repérer chaque composant : vanne multivoies Top, collecteur central, bras collecteurs, manomètre, joints, purge de sable et bien plus encore. Toutes les références listées correspondent exactement au schéma d'origine du fabricant.

Caractéristiques techniques

Marque	Astralpool
Référence modèle	23866
Diamètre du filtre	750 mm
Hauteur totale	1239 mm
Connexions	2" (63 mm)
Matériau de la cuve	Résine thermoplastique injectée
Vanne fournie	Vanne multivoies Top 6 voies 2"
Pression max. de service	2,5 bar
Débit max.	21 m³/h
Charge de sable	300 kg

Installation – Comment utiliser cette vue éclatée ?

Consultez le schéma éclaté pour localiser la pièce défectueuse ou à remplacer.

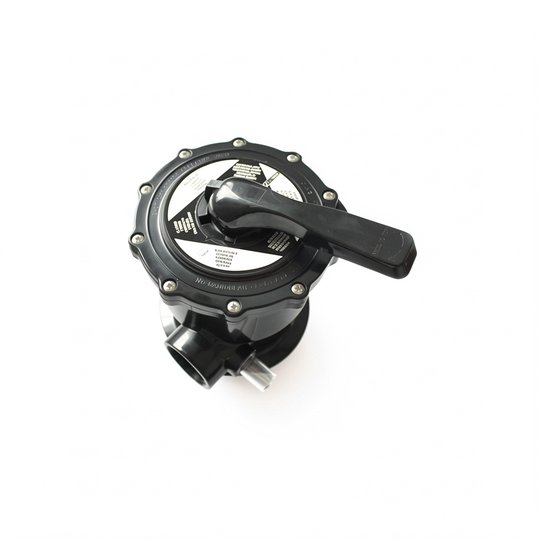

Notez le numéro de position et la référence (ex. : 22490 pour la vanne Top, 4404180201 pour le joint torique).
Commandez la pièce détachée correspondante directement sur notre site pour une réparation rapide.

Conseils d’entretien

Vérifiez régulièrement le manomètre : une pression trop élevée (supérieure à 1,5 bar) indique un colmatage du sable. Procédez à un lavage à contre-courant.
Contrôlez l’état du joint torique (réf. 4404180201) lors de chaque ouverture du couvercle. Un joint usé peut provoquer des fuites.
Nettoyez les bras collecteurs (réf. 4404300120, 4404180117) si le débit diminue – un dépôt peut obstruer les fentes.
Remplacez le sable tous les 3 à 5 ans pour conserver une filtration optimale.

Pourquoi choisir ces pièces ?

Les pièces détachées Astralpool sont conçues spécifiquement pour votre filtre CANTABRIC TOP 750. Elles garantissent un ajustement parfait, une étanchéité fiable et une durabilité maximale. En utilisant des composants d’origine, vous préservez les performances de votre filtration et prolongez la vie de votre équipement.

🔧 Pièces Détachées

💡 Astuce : Repérez le numéro de la pièce sur le schéma éclaté ci-dessus pour identifier facilement la pièce dont vous avez besoin. Cliquez sur un numéro pour voir les produits alternatifs et les comparer.

Filtre CANTABRIC TOP 750 - 2" (23866)
